TEC 4 NG
Bedienungsanleitung vor Inbetriebnahme lesen !

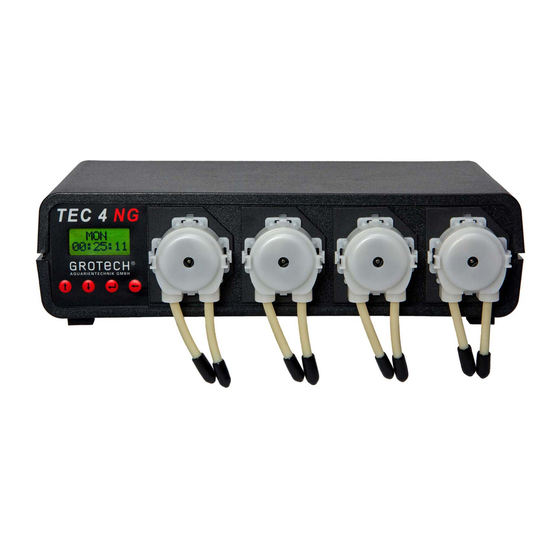

Mikroprozessorgesteuerte Dosiereinheit zur täglichen automatischen Nachdosierung von Spurenelementen
Das TEC 4 NG Grundgerät schaltet 4 im Gehäuse integrierte Dosierpumpen ein und aus und dosiert somit max. 4 verschiedene
Spurenelementelösungen, dem Aquarium zu, wobei die gewünschte tägliche Dosiermenge je Pumpe von 1 – 1999ml / Tag sowie die
Dosierhäufigkeit von 1 – 24 mal (Aufteilen der eingestellten Dosiermenge) individuell einzustellen ist.
Ebenso können an den einzelnen Pumpen die Tage, an denen dosiert bzw. nicht dosiert wird eingestellt werden.
Mit den Zusatzmodulen EP II und/oder EP IV (nicht im Lieferumfang enthalten) kann das Gerät bis zu 12 verschiedene Flüssigkeiten und
Mengen dosieren.
Die verwendeten Schlauchpumpen sind selbstansaugend. Saugseite 8mWs Druckseite 10mWs.
Dosiergenauigkeit im unkalibrierten Zustand ±20% über die Lebensdauer.
Menüstruktur:
-SETUP CLOCK
-MANUAL CONTROL
-SETUP PROGRAM
-CALIBRATION
Programmieren:
Uhrzeit einstellen (Neuzustand):
Nach Einstecken des Netzteils (oder nach längerer Netzunterbrechung) startet das Gerät mit Uhrzeit 00:00.
Als erstes sollte dann die aktuelle Uhrzeit, wie folgt, eingestellt werden.
Uhrzeit einstellen bzw. Uhrzeit korrigieren.
Durch Betätigen der ← ← ← ← Taste gelangen Sie in das Hauptmenü.
Betätigen Sie die Pfeiltaste ↑ ↑ ↑ ↑ oder ↓ ↓ ↓ ↓ so oft bis Sie zum Menüpunkt SETUP CLOCK gelangen.
Durch Drücken der ↵ ↵ ↵ ↵ Taste gelangen Sie in das Untermenü.
Nun kann mit den Pfeiltasten ↑ ↑ ↑ ↑ oder ↓ ↓ ↓ ↓ der Stundenwert verändert werden. Durch Drücken der ↑ ↑ ↑ ↑ Taste erhöhen sich die Stunden.
Stellen Sie nun die gewünschte Uhrzeit (Stunden) z.B. 19:00 Uhr ein.
Durch Betätigen der ↵ ↵ ↵ ↵ Taste wird der Stundenwert übernommen und der Cursor springt auf Minuten
Nun können die Minuten eingegeben werden.
Wenn Sie nun die gewünschte Uhrzeit eingegeben haben betätigen Sie wieder die ↵ ↵ ↵ ↵ Taste und der Curser springt auf Wochentag.
Nun kann mit den Pfeiltasten ↑ ↑ ↑ ↑ oder ↓ ↓ ↓ ↓ der Wochentag verändert werden. (MON = Montag / TUE = Dienstag / WED = Mittwoch /
THU = Donnerstag / FRI = Freitag / SAT = Samstag / SUN = Sonntag)
Wenn Sie nun den gewünschten Wochentag eingegeben haben betätigen Sie wieder die ↵ ↵ ↵ ↵ Taste
Die Uhrzeit und Tag ist gespeichert. Bei Netztrennung oder Stromausfall läuft die Uhr bis zu 3 Tage weiter.
Pumpen manuell betätigen:
Sie haben die Möglichkeit die einzelnen Pumpen manuell zu betätigen. Das heißt Sie können die einzelnen Pumpen zum Entlüften der
Schläuche einzeln betätigen.
Durch Betätigen der ← ← ← ← Taste gelangen Sie in das Hauptmenü.
Betätigen Sie die Pfeiltaste ↑ ↑ ↑ ↑ oder ↓ ↓ ↓ ↓ so oft bis Sie zum Menüpunkt MANUAL CONTROL gelangen.
Durch Drücken der ↵ ↵ ↵ ↵ Taste gelangen Sie in das Untermenü.
Nun erscheint die Anzeige Pump 1.
Durch Drücken der ↵ ↵ ↵ ↵ Taste fördert nun die Pumpe 1.
Nun können mit den Pfeiltasten ↑ ↑ ↑ ↑ oder ↓ ↓ ↓ ↓ andere Pumpen ausgewählt und die Schläuche entlüftet werden.
Durch erneutes Drücken der ← ← ← ← Taste gelangen sie wieder aus dem Programm.
Pumpen programmieren / Dosiermenge einstellen.
Durch Betätigen der ← ← ← ← Taste gelangen Sie in das Hauptmenü.
Betätigen Sie die Pfeiltaste ↑ ↑ ↑ ↑ oder ↓ ↓ ↓ ↓ so oft bis Sie zum Menüpunkt SETUP PROGRAM gelangen.
Durch Drücken der ↵ ↵ ↵ ↵ Taste gelangen Sie in das Untermenü. Das Display zeigt nun
Durch Betätigen der Pfeiltaste ↑ oder ↓ können Sie nun die einzustellenden Pumpen 1-4 (im Basisgerät integriert), Pumpen 5-8
(Zusatzmodul) oder 9-12 (Zusatzmodul) auswählen. (Auswahlmöglichkeit Pumpe 5-8 und /oder Pumpe 9-12 erscheint nur wenn
entsprechende Zusatzgeräte angeschlossen sind)
Wählen Sie nun die Gruppe P 1-4 und bestätigen Sie diese mit der ↵ ↵ ↵ ↵ Taste, und Sie gelangen in das
Unterprogramm:
(Uhrzeit einstellen bzw. Uhrzeit korrigieren)
(Pumpen manuel betätigen)
(Pumpen programmieren / Dosiermenge einstellen)
(TEC 4 NG, EPII bzw. EPIV kalibrieren)
SetClock
00:00
SetClock
19:00
Set Day
MON
SETUP
P 1-4
SETUP
Softwarestand V13
