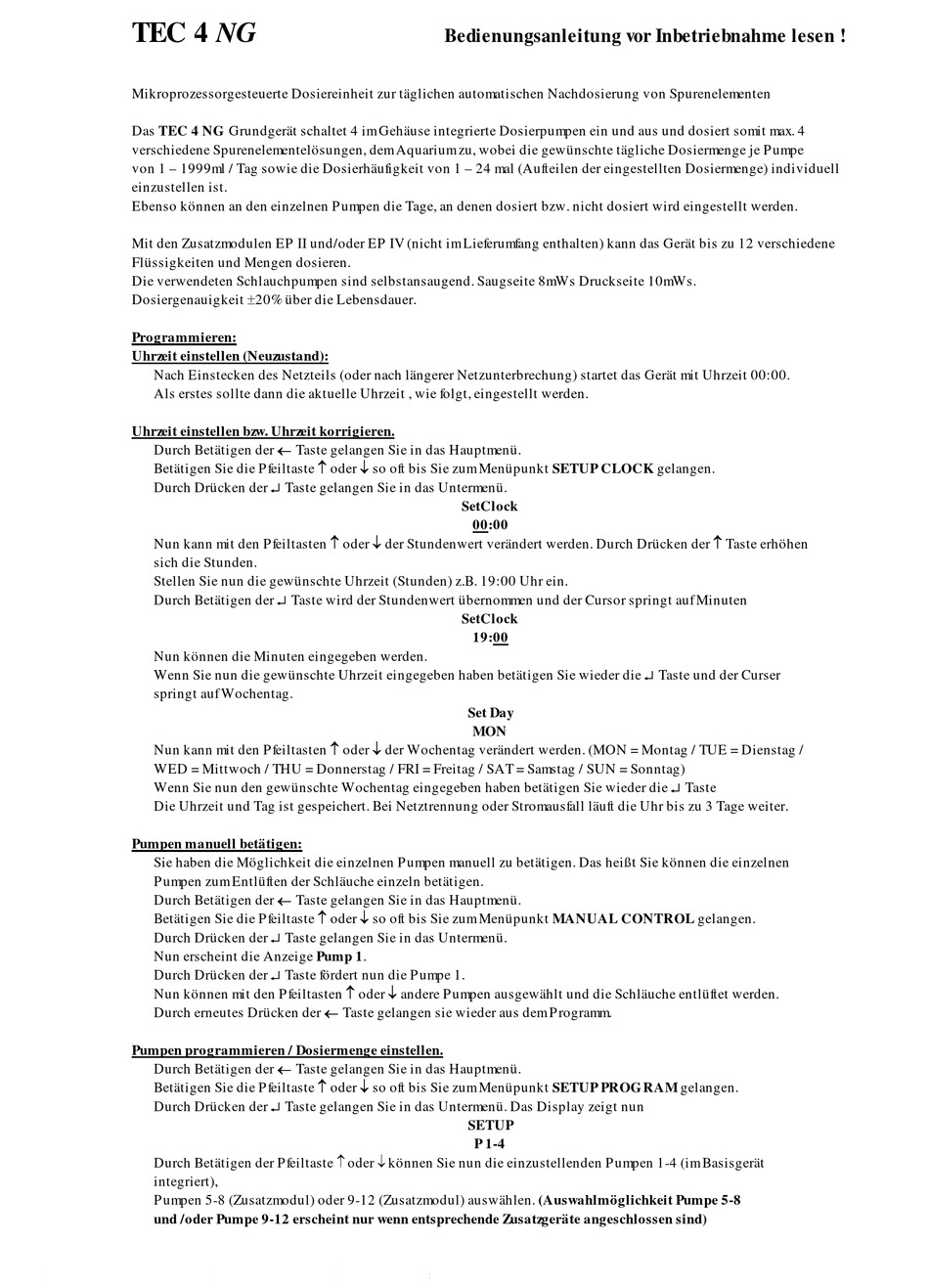

GroTech TEC 4 NG Bedienungsanleitung

TEC 4 NG
Mikroprozessorgesteuerte Dosiereinheit zur täglichen automatischen Nachdosierung von Spurenelementen
Das TEC 4 NG Grundgerät schaltet 4 im Gehäuse integrierte Dosierpumpen ein und aus und dosiert somit max. 4
verschiedene Spurenelementelösungen, dem Aquarium zu, wobei die gewünschte tägliche Dosiermenge je P umpe
von 1 – 1999ml / Tag sowie die Dosierhäufigkeit von 1 – 24 mal (Aufteilen der eingestellten Dosiermenge) individuell
einzustellen ist.
Ebenso können an den einzelnen P umpen die Tage, an denen dosiert bzw. nicht dosiert wird eingestellt werden.
Mit den Zusatzmodulen EP II und/oder EP IV (nicht im Lieferumfang enthalten) kann das Gerät bis zu 12 verschiedene
Flüssigkeiten und Mengen dosieren.
Die verwendeten Schlauchpumpen sind selbstansaugend. Saugseite 8mWs Druckseite 10mWs.
Dosiergenauigkeit 20% über die Lebensdauer.
Programmieren:
Uhrzeit einstellen (Neuzustand):
Nach Einstecken des Netzteils (oder nach längerer Netzunterbrechung) startet das Gerät mit Uhrzeit 00:00.
Als erstes sollte dann die aktuelle Uhrzeit , wie folgt, eingestellt werden.
Uhrzeit einstellen bzw. Uhrzeit korrigieren.
Durch Betätigen der  Taste gelangen Sie in das Hauptmenü.
Betätigen Sie die P feiltaste  oder  so oft bis Sie zum Menüpunkt SETUP CLOCK gelangen.
Durch Drücken der  Taste gelangen Sie in das Untermenü.
Nun kann mit den P feiltasten  oder  der Stundenwert verändert werden. Durch Drücken der  Taste erhöhen
sich die Stunden.
Stellen Sie nun die gewünschte Uhrzeit (Stunden) z.B. 19:00 Uhr ein.
Durch Betätigen der  Taste wird der Stundenwert übernommen und der Cursor springt auf Minuten
Nun können die Minuten eingegeben werden.
Wenn Sie nun die gewünschte Uhrzeit eingegeben haben betätigen Sie wieder die  Taste und der Curser
springt auf Wochentag.
Nun kann mit den P feiltasten  oder  der Wochentag verändert werden. (MON = Montag / TUE = Dienstag /
WED = Mittwoch / THU = Donnerstag / FRI = Freitag / SAT = Samstag / SUN = Sonntag)
Wenn Sie nun den gewünschte Wochentag eingegeben haben betätigen Sie wieder die  Taste
Die Uhrzeit und Tag ist gespeichert. Bei Netztrennung oder Stromausfall läuft die Uhr bis zu 3 Tage weiter.
Pumpen manuell betätigen:
Sie haben die Möglichkeit die einzelnen P umpen manuell zu betätigen. Das heißt Sie können die einzelnen
P umpen zum Entlüften der Schläuche einzeln betätigen.
Durch Betätigen der  Taste gelangen Sie in das Hauptmenü.
Betätigen Sie die P feiltaste  oder  so oft bis Sie zum Menüpunkt MANUAL CONTROL gelangen.
Durch Drücken der  Taste gelangen Sie in das Untermenü.
Nun erscheint die Anzeige Pump 1.
Durch Drücken der  Taste fördert nun die P umpe 1.
Nun können mit den P feiltasten  oder  andere P umpen ausgewählt und die Schläuche entlüftet werden.
Durch erneutes Drücken der  Taste gelangen sie wieder aus dem P rogramm.
Pumpen programmieren / Dosiermenge einstellen.
Durch Betätigen der  Taste gelangen Sie in das Hauptmenü.
Betätigen Sie die P feiltaste  oder  so oft bis Sie zum Menüpunkt SETUP PROG RAM gelangen.
Durch Drücken der  Taste gelangen Sie in das Untermenü. Das Display zeigt nun
Durch Betätigen der P feiltaste  oder  können Sie nun die einzustellenden P umpen 1-4 (im Basisgerät
integriert),
P umpen 5-8 (Zusatzmodul) oder 9-12 (Zusatzmodul) auswählen. (Auswahlmöglichkeit Pumpe 5-8
und /oder Pumpe 9-12 erscheint nur wenn entsprechende Zusatzgeräte angeschlossen sind)
Bedienungsanleitung vor Inbetriebnahme lesen !
SetClock
00:00
SetClock
19:00
Set Day
MON
SETUP
P 1-4
