BDS-SC/HD
(30 mm Auszugslänge)
Baader Diamond Steeltrack
®
4
5
BDS-SC
Seite

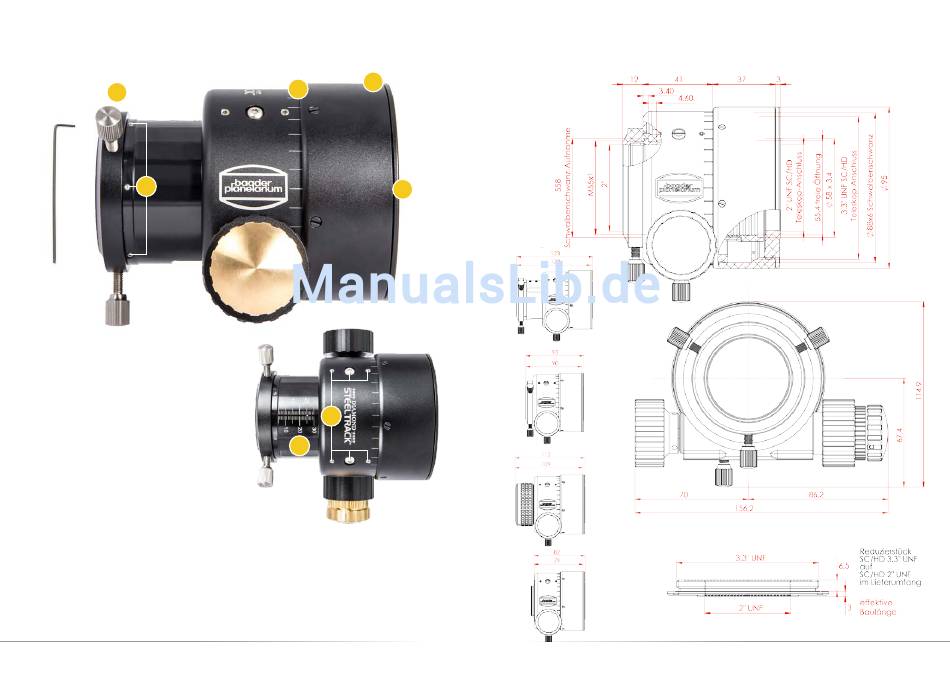

Lieferumfang
1. Adapter zur Montage an 2" UNC Ge-
winden wie z.B. an Celestron SC/HD
sowie Meade Teleskopen
2. Adapter zur Montage an Celestron 3,3"
Gewinden wie z.B. an Celestron C11 /
C14 Teleskopen. Adapter #1 muss zur
Freilegung entfernt werden
3. Ø 88 x 6 mm Schwalbenschwanz zur Ad-
aption von diversen Teleskop Adaptern.
Zur Freilegung muss
2"/3.3" Adapter
entfernt werden durch lösen der 6 x M5 Schrauben
4. Integrierte 2" Standard-Klemme
5. 6 x M2,5 Madenschrauben. Öffnen mit beigelegtem 1.3
mm Inbusschlüssel zur Befestigung der integrierten 2" Klemme oder für
alternative 2" BDS S58 Clicklock Klemme
M68 Gewindeadaptern
(#2957202, -04, -06)
6. Justageschrauben: 4x Madenschraube, 2x Linsenkopfschraube (Justage-
anleitung siehe Seite 12/13)
7. Gravierte Index-Skala: 0 – 30 mm, 1 mm Stufen
6
Bedienungsanleitung: Baader Diamond Steeltrack
für Schmidt-Cassegrains
2
(nicht sichtbar)
3
1
6
7
BDS-SC
Oben
(#2956258)
bzw. T-2, M48 oder
®
BDS-SC/HD: Abmessungen
Alle Angaben in mm
Abmessungen
mit und ohne
3.3"/2" Redu-
zierstück
mit optionaler
S58 ClickLock
mit optionalem
M48 Adapter
7
© Baader Planetarium GmbH | 2015
