vielen Dank für den Erwerb eines Baader Diamond
Steeltrack
®
(gültig für alle drei BDS-Versionen) stellen wir Ihnen die
Funktionen Ihres neuen Okularauszuges vor. Bitte le-
sen Sie die Anleitung sorgfältig, um Ihre Gewährleis-
tung nicht durch falsche Handhabung zu gefährden.
Technische Daten für alle
BDS-SC und Skyris
BDS Okularauszüge
Antriebssystem:
•
Echte Diamanten bilden ein hochpräzises, mikronisiertes Getriebe – in dieser
Form noch nie zuvor verwirklicht
•
Im Gegensatz zu herkömmlichen Crayford- oder Zahnstangentrieben sorgt
das mikronisierte Getriebe des Diamond Steeltrack
wegung, komplett rutsch- und verwindungsfrei
•
2" Diamond Steeltrack
Okularauszüge heben senkrecht in der Grundein-
®
stellung eine Traglast von 6kg, ohne durchzurutschen und ohne starke La-
ger-Vorspannung (diese kann bei Bedarf erhöht werden)
•
Das Lagersystem beinhaltet unzerstörbare, 10mm breite Rollenlager anstelle
von schmalen Kugellagern – dadurch können schwerere Lasten mit höchster
Präzision und Verwindungssteifheit getragen werden (gänzlich ohne Teflon)
•
1:10 Untersetzung aus rostfreiem Edelstahl, vorbereitet für optionalen
Steeldrive-Motorantrieb mittels des verzahnten Feintrieb-Knopfes für den
Steeldrive-Zahnriemen
•
Abnehmbarer Antriebsblock für links- oder rechtshändige Feinfokussierung
sowie zum Anschluss des Diamond Steeldrive Motorblocks
•
kürzeste mechanische Ausführung, unter Wahrung der optimalen Balance zwi-
schen geringster Baulänge (= Gewinn an Backfokus) und größtmögl. Steifigkeit
•
„Zero-Shift"-Achsbremse zum Einstellen der Bremswirkung abhängig von
der Instrumentenlast – ohne Druck auf den Auszugstubus
Fokussiertubus:
Fotografie mit
BDS-RT, BBHS Spiegel
•
Rollenlager einzeln einstellbar, zur genauen Jus-
und Morpheus 76°
tage der mechanischen mit der optischen Achse
• Ultra-harte, kältebeschichtete Lager-Bahnen – präzi-
sionsgefräst und viel härter als Eloxal oder Stahl
• 55mm freier innerer Durchmesser, für vignettierungsfreie Ab-
bildung mit antireflektiver Sägezahn-Innenfläche
2
Bedienungsanleitung: Baader Diamond Steeltrack
(BDS) Okularauszuges. In dieser Anleitung
®
für völlig spielfreie Be-
®
Klemmsystem:
•
fokusseitige S58 Universal-Ringschwalben-Klemmung zur
Aufnahme von S58 Direktadaptern T-2 / M48 / M68 und wei-
teren optionalen Adaptergewinden, zum kürzestmöglichen
Gewinde-Anschluss von Zubehör und Kameras
•
fokusseitige 2" Klemmvorrichtung mit Bronze-Spannring
(Baulänge: 12.5mm) im Lieferumfang
•
optional erhältlich: 2" Baader Clicklock-Klemme mit integ-
riertem S58 Schwalbenschwanz (Länge: +16mm)
•
RT & NT Fokussiertubus: zwei Hilfsgewinde
(M60x1 und M55x0,75) zum Einbau
von passenden Bildfeld ebnern
oder Koma-Korrektoren /
Tele-Kompressoren
BDS Diamant-
Kontaktfläche
Inhalt
Allgemeine technische Daten .......................................................................... 2
BDS-RT: Lieferumfang und Abmessungen ...................................................... 4
BDS-SC: Lieferumfang und Abmessungen ...................................................... 6
BDS-NT: Lieferumfang und Abmessungen ..................................................... 8
Alle BDS: Antriebsblock ................................................................................ 10
Wechsel Links/Rechshänder ......................................................................... 11
Einstellung zur optischen Achse ................................................................... 12
BDS-RT: Zubehörmontage ............................................................................. 14
Optionaler Diamond Steeldrive ...................................................................... 15
Wartung und Gewährleistung ........................................................................ 16

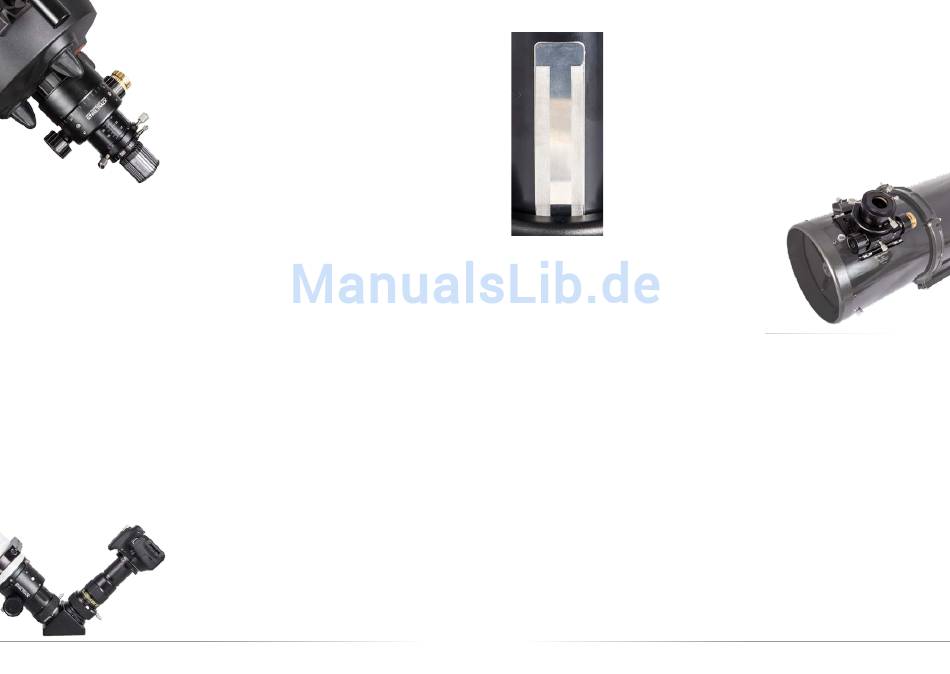

BDS-NT mit
Pushfix Adapter
3
© Baader Planetarium GmbH | 2015
