TREPPEN intercon MODENA Montageanleitung Seite 2

Montageanleitung MODENA
assembly instruction

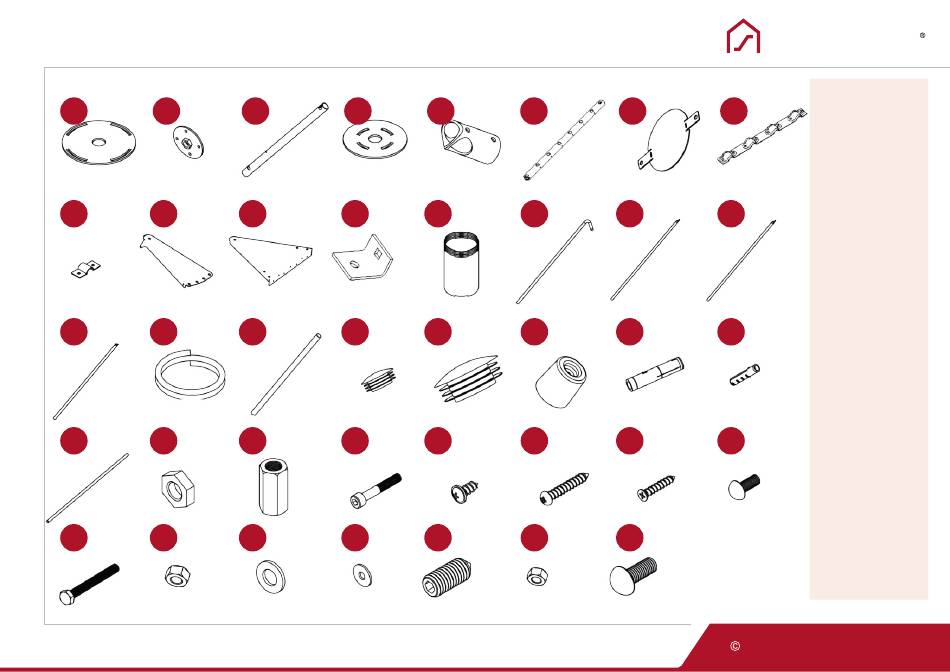

13x 1x
ST02 ST03
4x 12x
ST15b ST74
7x 1x
GS06 G01
4x 13x
NT01 NT02
5x 48x
NT20 NT24
1x 1x
ST05 ST06
1x 24x
ST75 ST76
1x 39x
G12 KS01
4x 4x
NT03 NT05
29x 2x
NT26 NT39
2x 1x
ST07 ST10
13x 2x
ST77 GS03
3x 2x
KS02 KS06
20x 2x
NT07 NT08
3x 104x
NT40 NT45
Treppen Intercon
1x 24x
ST12 ST15a
13x 24x
GS04 GS05
9x 2x
D01 D03
94x 104x
NT11 NT13
48x
NT46
Treppen Intercon Steinhaus GmbH
2 I 7
⌀
ST02 115 x 3 mm
⌀
ST05 60 x 1000 x 4 mm
⌀
ST06 100 x 3 mm
⌀
ST07 28 x 2 x 50 mm
⌀
ST12 60 mm
⌀
ST77 108 x 220 mm
⌀
GS03 22 x 1 x 913 + 170 mm
⌀
GS04 22 x 2 x 1275 mm
⌀
GS05 22 x 1 x 1175 mm
⌀
GS06 22 x 2 x 1030 mm
⌀
G01 40 x 3 x 6000 mm
⌀
G12 40 x 3 x 1000 mm
⌀
KS01 22 mm
⌀
KS02 40 mm
⌀
D01 12 mm
⌀
D03 6 mm
⌀
NT01 M20 x 1000 mm
⌀
NT02 M20 DIN-EN 24035
⌀
NT03 M20 DIN 6334
⌀
NT05 M8 x 50 mm
⌀
NT07 4,2 x 19 mm
⌀
NT08 4 x 50 mm
⌀
NT11 4 x 25 mm
⌀
NT13 M6 x 16 mm DIN 603
⌀
NT20 M8 x 70 mm
⌀
NT24 M8
⌀
NT26 M8 DIN 125
⌀
NT39 M5 DIN 9021
⌀
NT40 M8 x 20 mm
⌀
NT45 M6 DIN 934
⌀
NT46 M8 x 30 mm DIN 603
