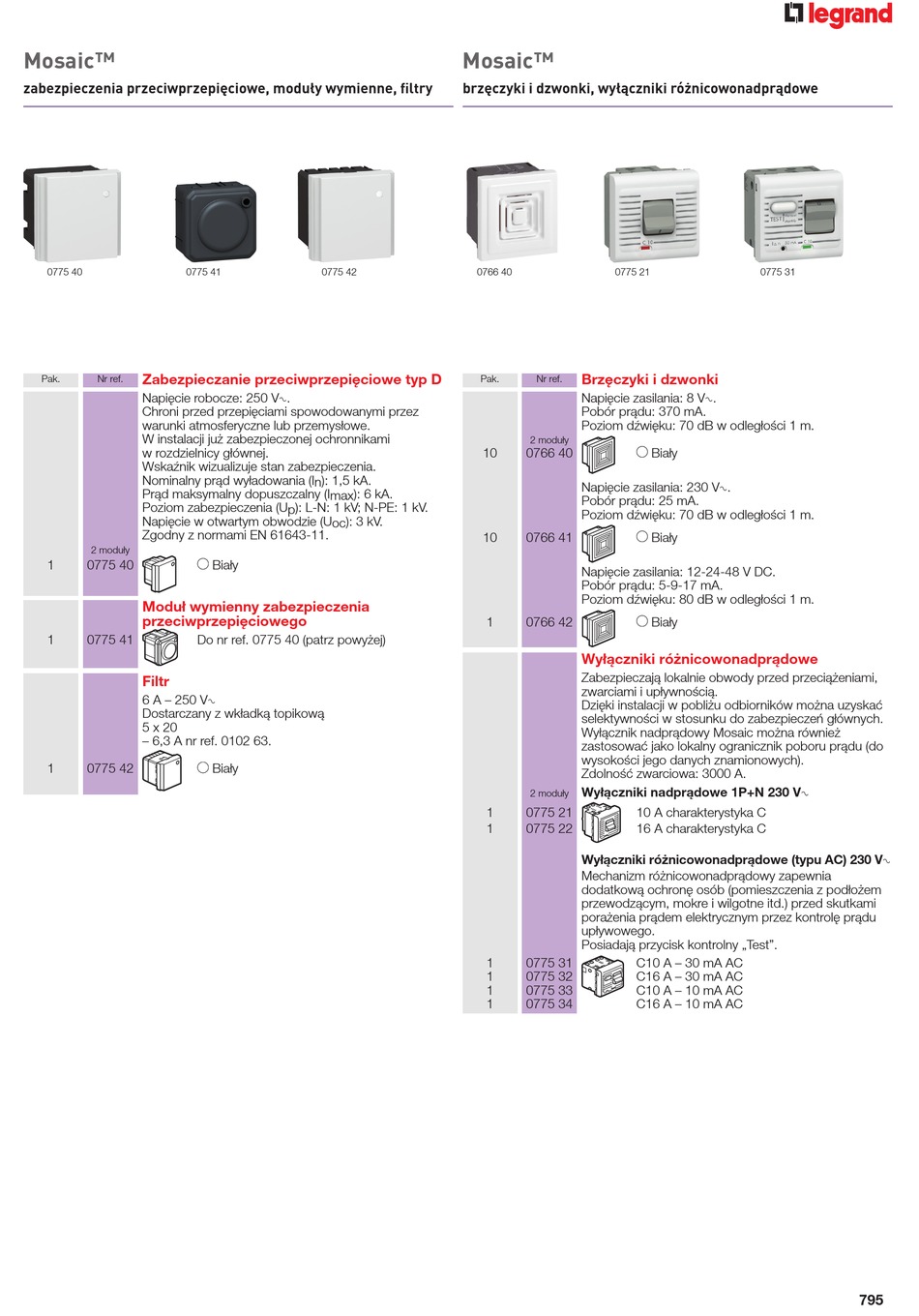

Mosaic™
zabezpieczenia przeciwprzepięciowe, moduły wymienne, filtry
0775 40
0775 41
Zabezpieczanie przeciwprzepięciowe typ D
Pak.
Nr ref.
Napięcie robocze: 250 V
Chroni przed przepięciami spowodowanymi przez
warunki atmosferyczne lub przemysłowe.
W instalacji już zabezpieczonej ochronnikami
w rozdzielnicy głównej.
Wskaźnik wizualizuje stan zabezpieczenia.
Nominalny prąd wyładowania (I n ): 1,5 kA.
Prąd maksymalny dopuszczalny (I max ): 6 kA.
Poziom zabezpieczenia (U p ): L-N: 1 kV; N-PE: 1 kV.
Napięcie w otwartym obwodzie (U oc ): 3 kV.
Zgodny z normami EN 61643-11.
2 moduły
1
0775 40
Moduł wymienny zabezpieczenia
przeciwprzepięciowego
1
0775 41
Do nr ref. 0775 40 (patrz powyżej)
Filtr
6 A – 250 V
Dostarczany z wkładką topikową
5 x 20
– 6,3 A nr ref. 0102 63.
1
0775 42
0775 42
.
A
Biały
A
Biały
Mosaic™
brzęczyki i dzwonki, wyłączniki różnicowonadprądowe
0766 40
0775 21
Brzęczyki i dzwonki
Pak.
Nr ref.
Napięcie zasilania: 8 V
Pobór prądu: 370 mA.
Poziom dźwięku: 70 dB w odległości 1 m.
2 moduły
10
0766 40
Napięcie zasilania: 230 V
Pobór prądu: 25 mA.
Poziom dźwięku: 70 dB w odległości 1 m.
10
0766 41
Napięcie zasilania: 12-24-48 V DC.
Pobór prądu: 5-9-17 mA.
Poziom dźwięku: 80 dB w odległości 1 m.
1
0766 42
Wyłączniki różnicowonadprądowe
Zabezpieczają lokalnie obwody przed przeciążeniami,
zwarciami i upływnością.
Dzięki instalacji w pobliżu odbiorników można uzyskać
selektywności w stosunku do zabezpieczeń głównych.
Wyłącznik nadprądowy Mosaic można również
zastosować jako lokalny ogranicznik poboru prądu (do
wysokości jego danych znamionowych).
Zdolność zwarciowa: 3000 A.
Wyłączniki nadprądowe 1P+N 230 V
2 moduły
1
0775 21
10 A charakterystyka C
1
0775 22
16 A charakterystyka C
Wyłączniki różnicowonadprądowe (typu AC) 230 V
Mechanizm różnicowonadprądowy zapewnia
dodatkową ochronę osób (pomieszczenia z podłożem
przewodzącym, mokre i wilgotne itd.) przed skutkami
porażenia prądem elektrycznym przez kontrolę prądu
upływowego.
Posiadają przycisk kontrolny „Test".
1
0775 31
C10 A – 30 mA AC
1
0775 32
C16 A – 30 mA AC
1
0775 33
C10 A – 10 mA AC
1
0775 34
C16 A – 10 mA AC
0775 31
.
A
Biały
.
A
Biały
Biały
A
A
