OPERATION MANUAL
This manual provides important safety information and instructions on
how to set up your battery charger. In order to minimize that risk, it's
important to read this manual carefully.
Keep this manual in a safe place, review it frequently and ensure that
all users have read it to ensure safe operation.
DFC-10P / DFC-30P / DFC-50P / DFC-450P / DFC-650P
All manuals and user guides at all-guides.com

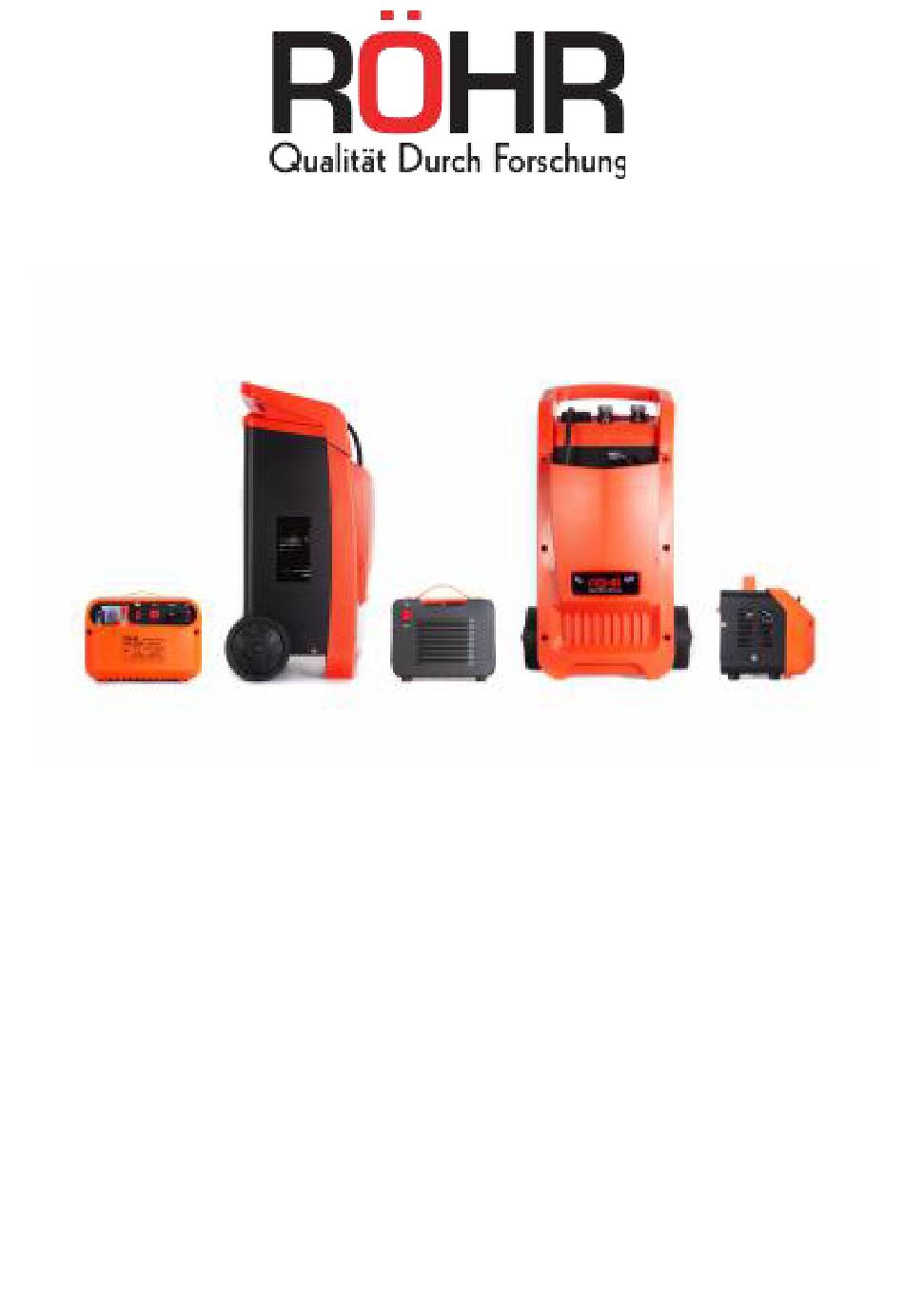

BATTERY CHARGER
DFC-10P
DFC-30P
DFC-50P
DFC-450P
DFC-650P
English Français Deutsch Italiano Español
V 3.1
