DC12V 8A
For Lead Acid Batteries
DFX-15 / DFX-40 / DFX-80 / DFX-150
Read this manual carefully before use and keep it for future reference. Failure to do so may result in
Products covered by this manual may vary in appearance, assembly, inclusions, specifications,
English Français Deutsch Italiano Español
DC. Stat
Chg. Mode Slow
Chg. Mode Fast
Winter Mode
Mode
Mode
Voltage
Batt. Full
Volt Mode
Recon Mode
Batt. Stat
MICRO PROCESSOR CONTROLLED
Dsgn. JK
OPERATION MANUAL
Battery Charger
injury, property damage and may void the warranty.
description or packaging.
Chg. Mode Slow
DC. Stat
Chg. Mode Fast
6V
Volt Mode
12V
Recon Mode
DC12V/6V 4A
Batt. Stat
For Lead Acid Batteries
V 3.1
Mode
Winter
Mode
Mode
Voltage
Batt. Full
Dsgn. JK
MICRO PROCESSOR CONTROLLED
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Rohr DFX-15
Inhaltszusammenfassung für Rohr DFX-15
-
Seite 23: Batterieladegerät
Dsgn. JK BEDIENUNGSANLEITUNG Batterieladegerät DFX-15 / DFX-40 / DFX-80 / DFX-150 Lesen Sie sich diese Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Das Missachten dieser Hinweise kann zu Verletzungen, Sachschäden und zum Erlöschen der Garantie führen. Produkte, die in diesem Handbuch behandelt werden, können in Aussehen, Montage, Einschlüssen, Spezifikationen, Beschreibung oder Verpackung variieren. -
Seite 24: Inhaltsverzeichnis
Deutsch DFX-15 / DFX-40 / DFX-80 / DFX-150 Inhalt Inhalt Kurzanleitung DFX-15 DFX-40 / DFX-80 Fehlerbehebung / Fehlercodes DFX-150 Technische Spezifikationen Gesundheit und Sicherheit CE-Konformitätserklärung © ROHR... -
Seite 25: Kurzanleitung

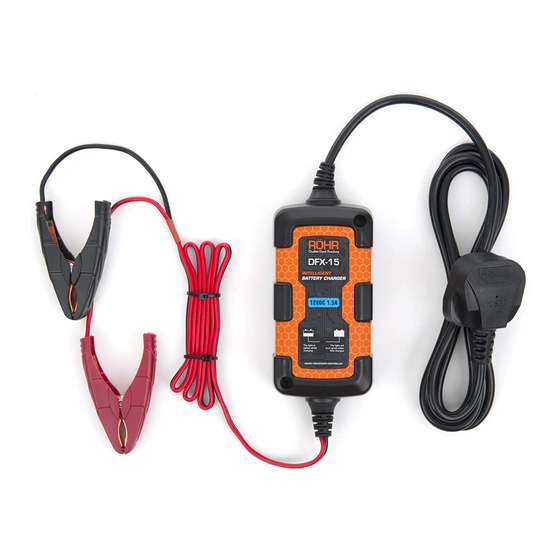

Deutsch DFX-15 / DFX-40 / DFX-80 / DFX-150 Kurzanleitung Die folgenden Schritte beschreiben die schnellste Methode, wie Sie Ihr Batterieladegerät in Betrieb nehmen können. Es ist jedoch wichtig, dass Sie diese Bedienungsanleitung vollständig lesen, um sicherzustellen, dass Sie mit den allgemeinen Sicherheitsmerkmalen, Vorsichtsmaßnahmen und Funktionen, die für den Betrieb des Produkts erforderlich sind,... - Seite 26 Deutsch DFX-15 / DFX-40 / DFX-80 / DFX-150 DFX-15 01. Netzstecker 05. Betriebsanzeigeleuchte 02. Stromkabel 03. Positive Klemme 04. Negative Klemme © ROHR...
-
Seite 27: Dfx
Deutsch DFX-15 / DFX-40 / DFX-80 / DFX-150 DFX-40 / DFX-80 Chg. Mode Slow DC. Stat Chg. Mode Fast Winter Mode Mode Mode Voltage Volt Mode Batt. Full Recon Mode DC12V/6V 4A Batt. Stat For Lead Acid Batteries Dsgn. JK MICRO PROCESSOR CONTROLLED 01. -
Seite 28: Fehlerbehebung / Fehlercodes
Deutsch DFX-15 / DFX-40 / DFX-80 / DFX-150 Aufladegeschwindigkeit 12V Langsamer Modus - Lädt mit einer langsameren Rate (Ampere) für eine bessere Langzeit- Batterieleistung. 12V Schneller Modus - Lädt mit einer schnelleren Rate (Ampere) für zeitkritische Einsätze. Ladespannung Wählt die vom Ladegerät ausgegebene Spannung aus. Passen Sie diese an die Spannung der Batterie Batterie-Rekonditionierung Die Ladegeräte verfügen über eine Batterie-Reparaturtechnologie. - Seite 29 Deutsch DFX-15 / DFX-40 / DFX-80 / DFX-150 DFX-150 Battery Volt Mode Type 06 07 08 09 01. Netzstecker 06. Modus-Taste 02. Stromkabel 07. Taste für den Batterietyp 03. Positive Klemme 08. Amperes-Taste 04. Negative Klemme 09. Spannungstaste 05. LCD-Anzeige 10.
- Seite 30 Deutsch DFX-15 / DFX-40 / DFX-80 / DFX-150 Modus Ändern Sie den Strom zwischen 2A/8A/15A durch Betätigung dieser Taste. Die Einstellungen können während des Ladevorgangs geändert werden. Batterie-Typ Wechseln Sie den Batterietyp zwischen STD/AGM/CAL, indem Sie diese Taste drücken. Die Einstellungen können während des Ladevorgangs geändert werden.
-
Seite 31: Technische Spezifikationen
Deutsch DFX-15 / DFX-40 / DFX-80 / DFX-150 Technische Spezifikationen DFX-15 DFX-40 DFX-80 DFX-150 Geeignet für GV/GEL/NASS GV/GEL/NASS GV/GEL/NASS GV/GEL/NASS (Batterietypen) 9-stufig 9-stufig Typ des Ladegeräts Schutz vor IP20 IP65 IP65 IP20 Feuchtigkeit Batterie- K.A. Rekonditionierung Überlastungsschutz Schutz vor Überladung 7,5 (6V-Modus) 14.4 (langsamer Modus) -
Seite 32: Gesundheit Und Sicherheit
Deutsch DFX-15 / DFX-40 / DFX-80 / DFX-150 Gesundheit und Sicherheit Bitte lesen und verstehen Sie diese Bedienungsanleitung und das Handbuch für das Produkt, das Sie aufladen möchten, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. -
Seite 33: Ce-Konformitätserklärung
Maschine ohne unsere vorherige Zustimmung geändert wird. Der Unterzeichnende: Michael S McQuaide, mit Genehmigung von: Union Mart Ltd erklärt dies Beschreibung: Ladegerät Identifikationscode: DFX-15, DFX-40, DFX-80, DFX-150. Entspricht den folgenden Richtlinien und Normen: (2014/30/EU) (2014/35/EU) und Entspricht den Bestimmungen der folgenden Normen:...
