Swedstyle Motion Easy - SE
VARNING. Risk för dödsfall eller allvarlig skada i explosiva miljöer
Användning av handkontrollen i explosiva miljöer kan leda till dödsfall eller allvarliga
skador genom explosioner.
•
Läs de relevanta direktiven för att avgöra om en atmosfär är explosiv
•
Använd inte handkontrollen i potentiellt explosiva miljöer
VARNING. Risk för mindre eller måttlig skada genom snubbling
Under montering och drift kan dåligt dragna kablar utgöra en snubbelrisk. Att snubbla över
kablar kan leda till mindre eller måttliga skador.
•
Se till att monteringsområdet hålls fritt från onödiga hinder
•
Se till att kablarna är rätt dragna för att undvika snubbelrisk
•
Var försiktig så att du inte snubblar över kablar
VARNING. Risk för mindre eller måttlig skada genom klämning
Om någon knapp på handkontrollen fastnar medan systemet är i rörelse, kan det hända att sys-
temet inte stannar ordentligt. Detta kan leda till mindre eller måttlig skada genom klämning.
•
Koppla ur systemet omedelbart om någon knapp på handkontrollen fastnar
3

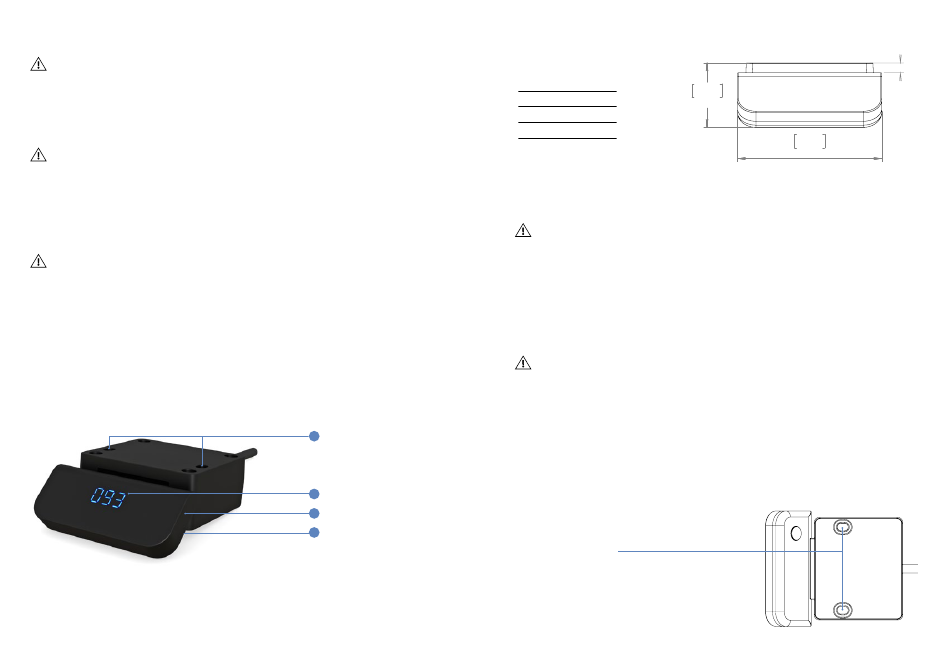

PRODUKTEN
3.1 Funktioner
1
Hål för montering
2
Display
1
3
UPP/NER-vippkontroll
4
SPARA-knapp
51mm
16,4mm
6,3mm
3.2 Mått
16,5mm
Längd
79 mm
Bredd
66 mm
9,8mm
Höjd
30 mm
3,10in
79mm
4
MONTERING
7,8mm
4,3mm
VARNING. Risk för mindre eller måttlig skada genom felaktig hantering
59mm
Felaktig hantering av produkten under monteringen kan leda till mindre eller måttliga skador
47,6mm
genom skärning, nypning och krossning.
•
Undvik kontakt med vassa kanter
•
Var försiktig när du hanterar verktyg som kan orsaka personskador
•
Se till att monteringen följer den allmänna standard och de riktlinjer som gäller
för elektroteknik och möbeltillverkning
•
Läs alla instruktioner och säkerhetsråd noggrant
NOTERA
•
Säkerställ korrekt ESD-hantering under monteringen. Skador som kan hänföras till
elektrostatisk urladdning upphäver garantianspråk
•
För att undvika skador på produkten, mät handkontrollens dimensioner före montering
•
Före montering måste alla delar acklimatiseras till de omgivande förhållandena
•
Lyft inte handkontrollen i dess kabel. Detta kan orsaka skada på produkten
INFO Utför en produktriskbedömning så att du kan reagera på potentiella kvarstående faror.
Monteringsanvisningar måste finnas med i din användarmanual.
4.1 Tillvägagångssätt
1.
Placera handkontrollen under
bordsskivan och markera placeringen
av fästpunkterna
2.
Använd skruvmejseln och 2 monterings-
skruvar för att fästa handkontrollen under
bordsskivan.Vilket åtdragnings-momentet
som krävs beror på bordsskivans material.
Överskrid inte 2 Nm.
Swedstyle Motion Easy - SE
1,16in
30mm
2,60in
66mm
Hand Control - Swedstyle Motion Easy
Article no. HAND35B
Scale: 1:1.5
51mm
16,4mm
6,3mm
15
4,5mm
