Swedstyle Motion Easy - DE
HINWEIS
•
Bei der Montage ist auf die ordnungsgemäße ESD-Handhabung zu achten. Bei Schäden, die auf
elektrostatische Entladung zurückzuführen sind, erlöschen die Gewährleistungsansprüchen
•
Um Schäden am Produkt zu vermeiden, sind die Abmessungen der Handsteuerung vor der
Montage zu ermitteln
•
Vor der Montage müssen sich alle Teile an die Umgebungsbedingungen akklimatisieren
•
Die Handsteuerung nicht am Kabel anheben. Dies führt zu irreparablen Schäden am Produkt
INFO Es ist eine Produktrisikobewertung durchzuführen, um auf etwaige Restgefährdungen
reagieren zu können. Die Montageanleitung muss im Handbuch für Endbenutzer enthalten sein.

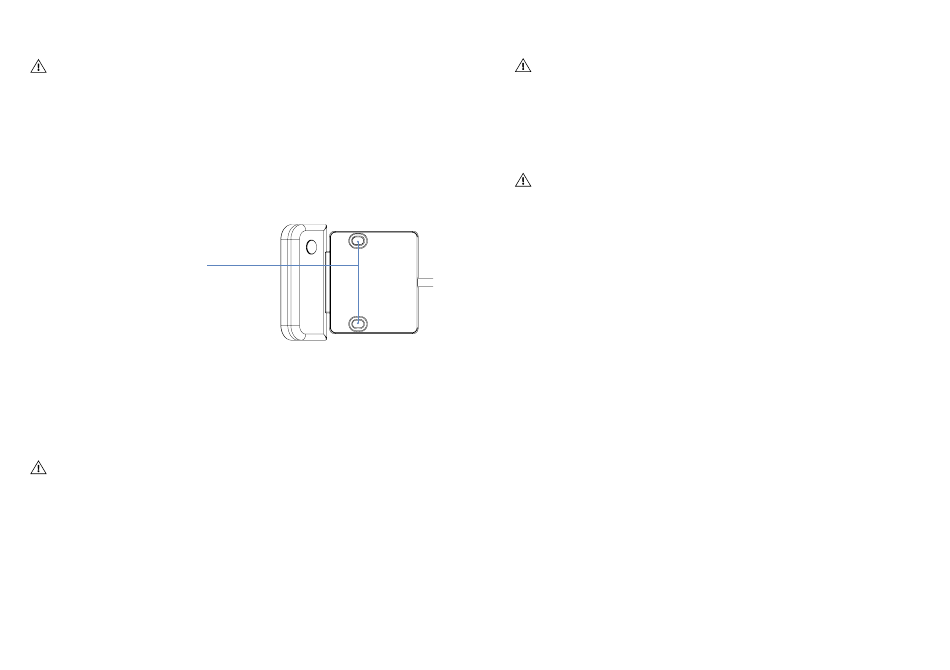

4.1 Montageablauf
1.
Die Handsteuerung unter der Tischplatte
positionieren und die Position
der Befestigungspunkte markieren.
2.
Die Handsteuerung mit einem
Schraubendreher und 2 Befestigungs-
schrauben an der Tischplatte befestigen.
Das erforderliche Anzugsdrehmoment
hängt vom Material der Tischplatte ab. 2
Nm nicht überschreiten.
4.2
Montage abschließen
Nach dem Anschließen von Swedstyle Motion Easy an der Tischplatte muss das Kabel an die
Schaltbox angeschlossen werden.
5
BEDIENUNG
VORSICHT. Gefahr von leichten oder mittelschweren Verletzungen durch
unkontrollierte Bewegung
Der Tisch hält möglicherweise nicht immer genau an der erwarteten Position an.
Unvorhergesehene Bewegungen des Tisches können zu leichten oder mittelschweren
Quetschverletzungen führen.
•
Vor der Tischnutzung warten, bis das System vollständig angehalten hat.
Hand Control - Swedstyle Motion Easy
Article no. HAND35B
Scale: 1:1.5
51mm
16,4mm
6,3mm
16,5mm
9,8mm
3,10in
79mm
7,8mm
4,3mm
47,6mm
VORSICHT. Gefahr von leichten oder mittelschweren Verletzungen durch
ungesicherte Gegenstände.
Während sich der Tisch auf und ab bewegt, können ungesicherte Gegenstände vom Tisch
auf Körperteile fallen. Hierdurch kann es zu leichten oder mittelschweren Quetschverletzungen
kommen.
•
Daher darauf achten, dass lose Gegenstände von der Tischkante ferngehalten werden
•
Bei Tischbewegungen keine unnötigen Gegenstände darauf liegen lassen
VORSICHT. Gefahr von leichten oder mittelschweren Verletzungen durch Quetschung
Wenn die Tasten der Handsteuerung nicht korrekt losgelassen werden, kann dies dazu führen,
dass der Tisch nicht ordnungsgemäß anhält. Hierdurch kann es zu leichten oder mittelschweren
Quetschverletzungen kommen.
•
Den Finger beim Eindrücken einer Taste an der Handsteuerung nicht zu einer anderen
Taste verschieben.
•
Bei Versuchen, die Höhe des Tisches zu ändern, können Finger eingequetscht werden
•
Darauf achten, dass sich keine Personen oder Gegenstände im Bewegungsbereich des
Tisches befinden
INFO. Die Technik in der Handsteuerung kann während des Betriebs durch externe
Interferenzen gestört werden.
Dieser Abschnitt des Handbuchs enthält eine Auswahl an Anleitungen zur Bedienung des
Tischsystems, an das die Handsteuerung angeschlossen ist.
5.1 Tischplattenhöhe einstellen
1,16in
30mm
INFO Die Tischplatte bewegt sich nach oben oder unten, bis die AUF- oder AB-Bedienplatte
losgelassen wird, oder bis ein vordefinierter Haltepunkt erreicht ist.
2,60in
66mm
So wird die Tischplatte AUFWÄRTS bewegt:
Kippen Sie die Bedienplatte NACH OBEN, bis die gewünschte Höhe erreicht ist.
59mm
So wird die Tischplatte ABWÄRTS bewegt:
Kippen Sie die Bedienplatte NACH UNTEN, bis die gewünschte Höhe erreicht ist.
4,5mm
Swedstyle Motion Easy - DE
25
