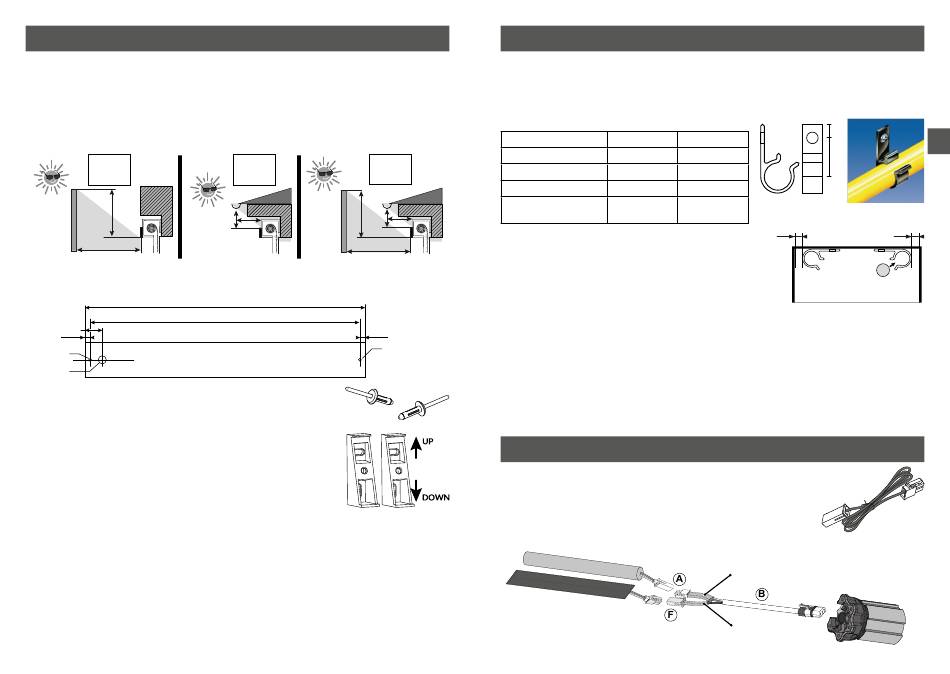

2/ Befestigung des Photovoltaik-Moduls
Installationsregeln: Das Solarpanel sollte immer auf dem Rollladenkasten (oder abgesetzt) positioniert
werden, damit es der Sonneneinstrahlung optimal ausgesetzt ist.
Beachten Sie auch die Nähe zu verschiedenen Hindernissen, die Schatten werfen können (Zaun, Baum,
Dachrinne, Balkon, Dachvorsprung etc.).
Lassen Sie den Rollladen herunter.
Hindernis vor Hindernis über dem
dem Solarpanel.
D ≥ H
H
D
Bohren Sie zwei 5-mm-Löcher (A) für die Befestigung des Panels und ein 14-mm-Miniloch (B) für die
Durchführung des Kabels. Führen Sie das Stromkabel durch das 14-mm-Loch (B).
30 mm
9 mm
Ø 5 mm
A B
Ø 14 mm
Befestigen Sie das Panel mit den Kunststoffnieten im Durchmesser von 4,8 mm
(7011762 - 200er-Pack) in den beiden Löchern (A).
Das Panel hat keine Aufwärts-/Abwärtsrichtung.
Das Photovoltaik-Modul kann auch mit Hilfe der Verlängerungskabel
(siehe § Anschluss) abgesetzt und mit Hilfe der Halterungen (7011726 - 10er-
Pack) befestigt werden.
ATTENTION : Achten Sie darauf, dass die Halterungen richtig herum montiert
werden
(UP/DOWN).
4
Hindernis über + vor dem
Solarpanel. Solarpanel.
D2 ≥ 4xH2
D ≤ H &
D1 ≤ H1/2
H2
H1
H
D
D2
485 mm
467 mm
9 mm
Ø 5 mm
A
3/ Installation der Batterie
3.1 Installation
Die Art und Weise der elektrischen Installation ergibt sich aus den nationalen Normen oder der Norm
IEC60364.
Die Batterie muss unbedingt im Inneren des Rollladenkastens eingebaut und mit den Halterungen Ref.
7011749 (100er-Pack) für das 1200-mAh-Paket oder Ref. 7011750 (100er-Pack) für das 2200-mAh-Paket
befestigt werden.
Bezeichnung
Länge (L)
Länge (L2)
Durchmesser (D)
Durchmesser des
Befestigungslochs (F)
D1
Lassen Sie bei der Befestigung der Halterungen 6 mm Spielraum,
damit die Halterung beim Einsetzen der Batterie geöffnet werden
kann.
Alle drei Komponenten (Solarpanel/Batterie und Motor des Systems)
müssen auf derselben Seite des Rollladens montiert werden.
Die Verbinder müssen zwischen Platte und Flansch platziert werden,
befestigen Sie die Kabel innerhalb des Rollladenkastens.
Die Kabel und Verbinder müssen vor dem Aufrollen des Rollladens geschützt werden.
Kabel, die durch eine Metallwand verlaufen, müssen mit einer Hülse oder Ummantelung geschützt und
isoliert werden. Die Batterie muss vor Spritzwasser (IP X4) und Sonnenlicht (UV) geschützt werden.
3.2 Austausch der Batterie
Wenn die Batterie ausgetauscht werden soll, achten Sie darauf, vorher das Solarpanel vom Strom zu trennen.
Die Ersetzung durch ein identisches Modell muss von einem Fachmann durchgeführt werden.
Werfen Sie das Produkt nicht in den Hausmüll.
Entsorgen Sie es bitte an einer Sammelstelle oder einem zugelassenen Zentrum, um sicherzugehen, dass es
recycelt wird. Nicht in Brand setzen, nicht beschädigen.
Vergessen Sie nicht, das Solarpanel nach dem Austausch wieder anzuschließen.
4/ Anschluss
Der Lieferumfang des Motors umfasst ein Stromkabel vom Typ H05VVF, Dieses
Kabel darf nur im Außenbereich verwendet werden, wenn es in einem UV-
beständigen Schacht verlegt wird.
Verlängerungen für die Versetzung des Solarpanels sind in Längen von 430 mm
(7011763 - 5er-Pack) oder 4 m (7011727 - 5er-Pack) erhältlich. Nicht über 4 m
hinaus verlängern.
ACHTUNG: Verlängerungskabel dürfen nicht für die Batterie verwendet werden.
Batterie
Photovoltaik-Modul
7011749 7011750
25 mm 28 mm
10 mm 10 mm
D
15 mm 20 mm
6 mm 6 mm
6 mm mini.
Steckverbinder
weiß
Braun (+) / Blau (-)
Steckverbinder
Schwarz (+) / Blau (-)
durchsichtig
L2
F
