Benutzerhandbuch

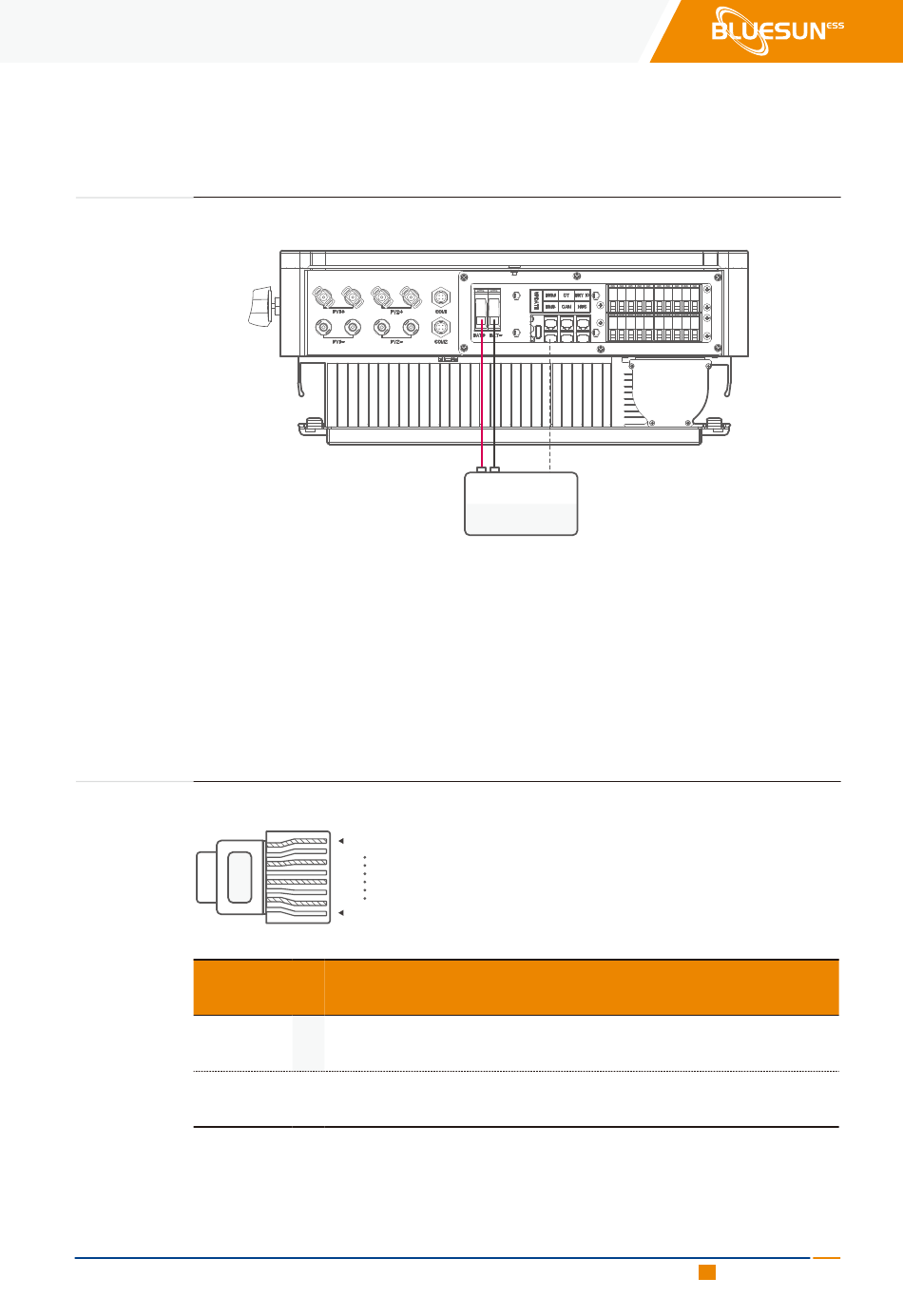

Anschlussplan der Batterie
Abbildung 4-3

Batterieanschluss

BMS PIN-Definition
Die Kommunikationsschnittstelle zwischen dem Wechselrichter
und der Batterie ist RJ45, und das Protokoll ist RS485 oder CAN.
BMS-PIN-Definition
Abbildung 4-4
PIN
RS485
CAN
Bei Verwendung des RS485-Protokolls ist zu beachten, dass PIN2 nicht
angeschlossen werden darf.
043
1
8
1 2 3 4
× × × ×
× × × BMS_CANH BMS_CANL
+ - BMS
BATTERY
5 6
× GND BMS_485A
×
7 8
BMS_485B
× ×
04 Electrical Connection
