BlueSun R6KH3 Benutzerhandbuch Seite 42

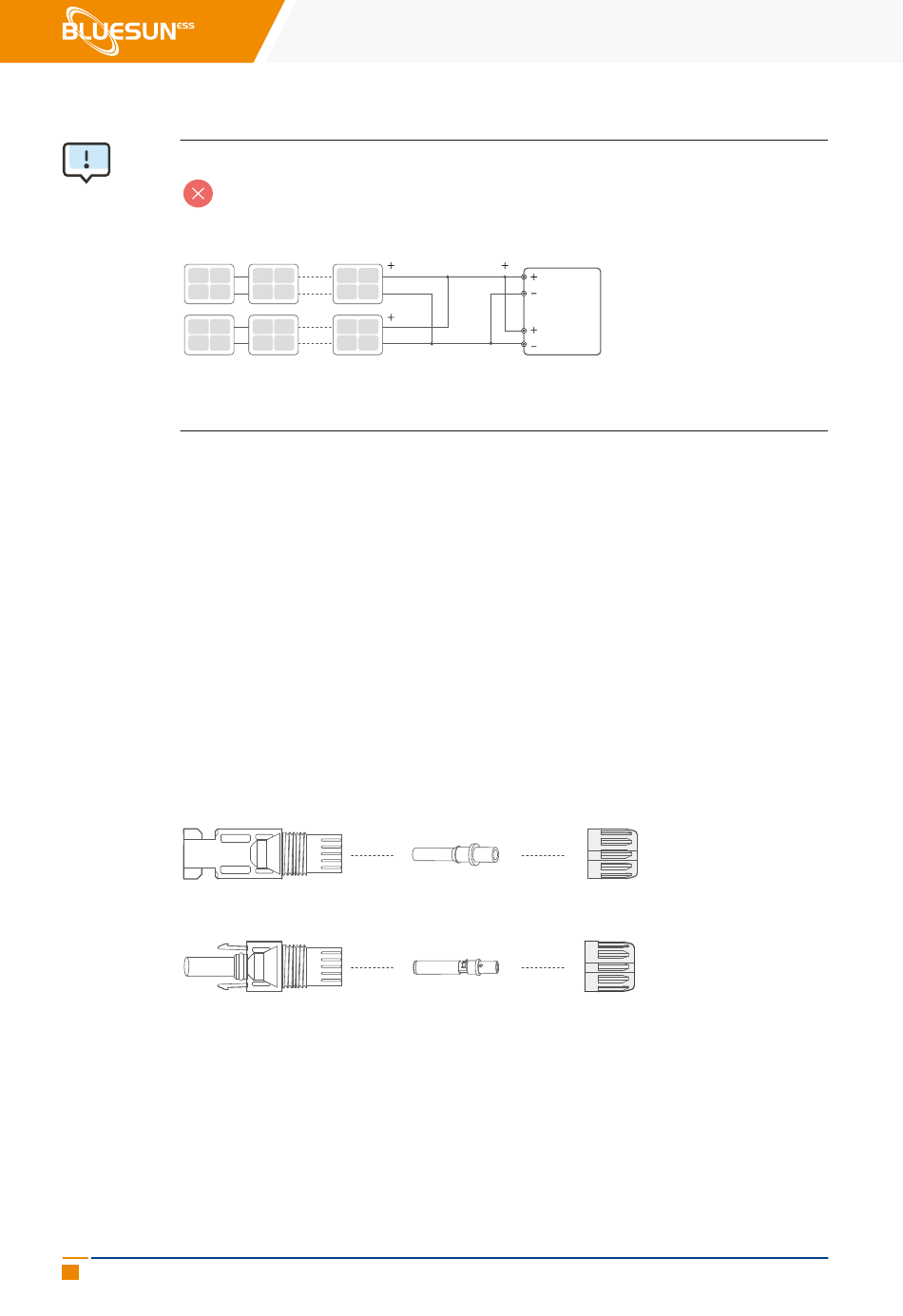

Der folgende PV-Verbindungsmodus ist NICHT erlaubt!
PV-Anlage
Schritte zum Anschluss:
Schritt 1 : PV-Module inspizieren
1. Die Spannung des Modulfelds mit einem Voltmeter messen.
2. Den korrekten Anschluss von PV+ und PV- des PV-Stringkopplers überprüfen.
3.Vergewissern Sie sich, dass die Impedanz zwischen dem Pluspol und dem
Minuspol der PV-Anlage und der Erde MΩ betragen sollte.
Schritt 2: DC-Anschluss trennen
Stecker
Schritt 3 : Verkabelung
1. Das 12 AWG Kabel an die kalte Quetschverbindung anschließen.
2. 10 mm der Isolierung am Ende des Kabels entfernen.
3. Den Isolator in den Stiftkontakt einführen und mit einer
Crimpzange zusammendrücken.
04 Electrical Connection
PV1
-
PV2
- -
Wechselrichter
Stiftkontakt
Benutzerhandbuch
Kabelmutter
D-
D+
032
