VW/MAN OEM-Headunit
22
EN

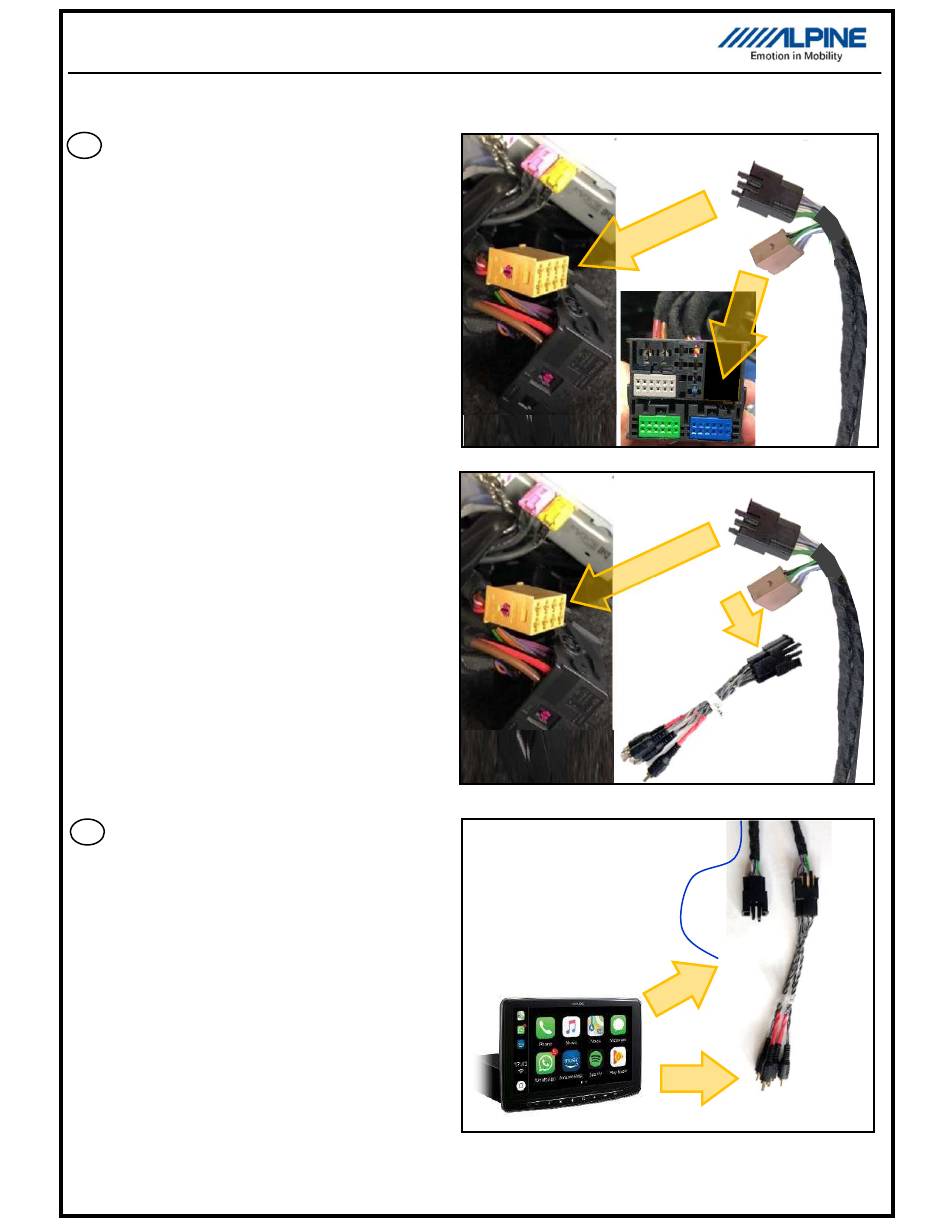

Connect the black connector of the amplifier harness
to the beige connector that was removed from the
vehicle (Quadlock) connector and insert the beige
one into the empty block of the vehicle (QL)
connector.
GE
Verbinden Sie den schwarzen Stecker des
Soundsystemkabelbaums mit dem zuvor
entnommenen beigen Stecker des Fahrzeugsteckers
und stecken den beigen Stecker des Soundkabel-
baums in den freien Block des Quadlocksteckers.
Alpine-Headunit RCA
EN
Connect the black connector of the amplifier
harness (#5) to the beige connector that was
removed from the vehicle (Quadlock) connector.
GE
Verbinden Sie den schwarzen Stecker des
Soundsystemkabelbaums (#5) mit dem zuvor
entnommenen beigen Stecker des (Quadlock)
Fahrzeugsteckers.
23
EN
Connect the beige connector from the system
harness (#5) with the RCA-adapter (#6) as
shown in the image beside.
Connect the blue Remote cable to the Alpine-HU.
GE
Verbinden Sie den beigen Stecker Soundsystem-
kabelbaums (#5) mit dem RCA/Chinch Adapter
(#6) wie rechts abgebildet.
Schließen Sie das blaue Remotekabel an die
Alpine Headunit an.
SPC-W84ACRA2-2
ALPINE
Line-Output/
Vorverstärkerausgang
Remote
RCA
