Conrad FS20ST Bedienungsanleitung

Funk-schaltsteckdose

Werbung

B E D I E N U N G S A N L E I T U N G
Version 03/03
0700
Funk-Schaltsteckdose
FS20ST
Best.-Nr. 62 30 04
Diese Bedienungsanleitung gehört zu diesem Pro-
dukt. Sie enthält wichtige Hinweise zur Inbetrieb-
nahme und Handhabung. Achten Sie hierauf, auch
wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum
Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsver-
zeichnis mit Angabe der entsprechenden Seitenzahlen
auf Seite 3.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Conrad FS20ST

  • Seite 1 B E D I E N U N G S A N L E I T U N G Version 03/03 0700 Funk-Schaltsteckdose FS20ST Best.-Nr. 62 30 04 Diese Bedienungsanleitung gehört zu diesem Pro- dukt. Sie enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung.
  • Seite 2: Einführung

    Bei Fragen wenden Sie sich an unsere Technische Beratung: Deutschland: Tel. 0180/5 31 21 17 oder 0 96 04/40 88 45 Fax 0 96 04/40 88 44 E-Mail: tkb@conrad.de Mo. bis Fr. 8.00-18.00 Uhr Österreich: Tel. 072 42/20 30 60, Fax 072 42/20 30 66 E-Mail: support@conrad.at...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite 1. Bestimmungsgemäße Verwendung ..............4 2. Lieferumfang ..................... 4 3. Merkmale und technische Daten ..............4 4. Sicherheitshinweise ..................5 5. Bedienelemente, kurzer Funktionstest ............6 6. Programmierung und Bedienung ..............7 a) Programmierung ..................7 b) Bedienung ....................7 7.
  • Seite 4: Bestimmungsgemäße Verwendung

    1. Bestimmungsgemäße Verwendung Die Funk-Schaltsteckdose FS20ST dient ausschließlich für den Betrieb in Verbindung mit dem FS20-Funkschaltsystem. Über Sender dieses Funkschaltsystems kann ein an der Funk-Schaltsteckdose ange- schlossener Verbraucher drahtlos ein- oder ausgeschaltet werden. Weiterhin ist eine programmierbare Timerfunktion integriert. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produk- tes, darüber hinaus ist dies mit Gefahren, wie z.B.
  • Seite 5: Sicherheitshinweise

    4. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handha- bung oder Nichtbeachten der Sicherheitshinweise verursacht wer- den, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Einrichtun- gen.
  • Seite 6: Bedienelemente, Kurzer Funktionstest

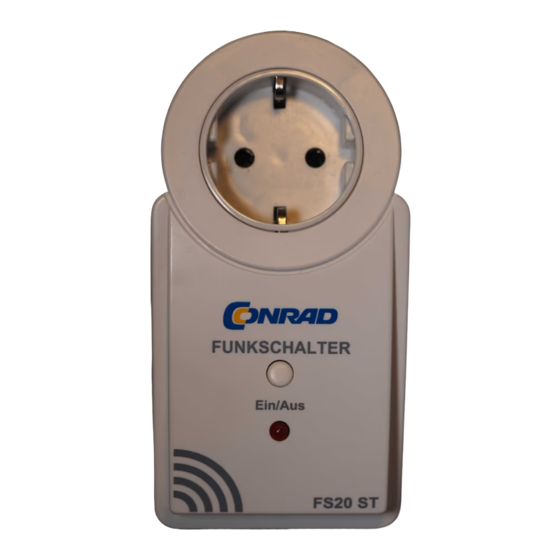

    5. Bedienelemente, kurzer Funktionstest (1) Steckdose für Verbraucher bis 3680W (2) Bedientaste für Programmierung und manuellen Betrieb (3) Kontroll-Leuchte (LED) Kurzer Funktionstest: • Stecken Sie das Gerät in eine Netzsteckdose. • Schließen Sie als Last z.B. eine Leuchte an die Steckdose (1) der Funk-Schalt- steckdose an.
  • Seite 7: Programmierung Und Bedienung

    6. Programmierung und Bedienung a) Programmierung • Betätigen Sie die Bedientaste (2) der Funk-Schaltsteckdose für mindestens 15 Sekunden. Die Kontroll-Leuchte/LED der Funk-Schaltsteckdose beginnt zu blinken, das Gerät befindet sich im Programmiermodus. • Alternativ kann die Funk-Schaltsteckdose auch mit bereits gedrückter Bedientaste in die Steckdose gesteckt werden.
  • Seite 8: Timerfunktion

    7. Timer-Funktion Die Funk-Schaltsteckdose lässt sich auch zeitgesteuert als Timer betreiben. Das heißt, dass sie, sobald eine Schaltzeit programmiert wurde, nach jedem Einschalt- befehl für die programmierte Zeit eingeschaltet bleibt und nach Ablauf dieser Zeit automatisch abschaltet. Der Timer ist auf eine Einschaltzeit zwischen 1 Sekunde und 255 Minuten (4h 15min) programmierbar.
  • Seite 9: Vorzeitiges Abschalten Des Timer-Laufs

    Vorzeitiges Abschalten des Timer-Laufs Die Funk-Schaltsteckdose und damit der angeschlossene Verbraucher ist jederzeit vorzeitig manuell abschaltbar. Dazu gibt es zwei verschiedene Möglichkeiten: • Betätigen Sie kurz die Bedientaste an der Funk-Schaltsteckdose. Oder: • Betätigen Sie kurz die linke Taste des zugeordneten Tastenpaares Ihrer Fernbedie- nung.
  • Seite 10: Einordnung Der Funk-Schaltsteckdose In Das Adress-System

    8. Einordnung der Funk-Schaltsteckdose in das Adress-System Der Funk-Schaltsteckdose kann über das Adressierungsschema des FS20-Funk- schaltsystems in dessen Adress-System mit Einzeladressen, Funktionsgruppen, loka- len und globalen Mastern eingeordnet werden. Der genaue Aufbau des Adress-Systems ist in der Bedienungsanleitung jedes Senders des FS20-Funkschaltsystems detailliert erläutert.
  • Seite 11: Zurücksetzen In Den Auslieferzustand

    9. Zurücksetzen in den Auslieferzustand Bei Bedarf können Sie sämtliche vorgenommenen Programmierungen und Einstellun- gen, die in der Funk-Schaltsteckdose gespeichert sind, auf einmal löschen und somit die Funk-Schaltsteckdose in den Lieferzustand versetzen. Gehen Sie dazu wie folgt vor: • Betätigen Sie die Bedientaste der Funk-Schaltsteckdose für mindenstens 15 Sekun- den.
  • Seite 12: Wartung Und Reinigung

    Wenn das Produkt längere Zeit nicht in Betrieb genommen wird, so trennen sie es von der Netzspannung, ziehen Sie es aus der Netzsteckdose. Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim Transport: - Nässe oder zu hohe Luftfeuchtigkeit - Extreme Kälte oder Hitze - Staub oder brennbare Gase, Dämpfe oder Lösungsmittel - Starke Vibrationen - Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern...
  • Seite 13: Tipps Und Hinweise

    13. Tipps und Hinweise Reichweiten und Störungen • Das FS20-Funkschaltsystem arbeitet im 868MHz-Bereich, der auch von anderen Funkdiensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbarten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reich- weite kommen.
  • Seite 14: Kurz-Bedienungsanleitung

    14. Kurz-Bedienungsanleitung Die Ziffern in Klammern beziehen sich auf die Gerätezeichnung auf Seite 6 dieser Bedienungsanleitung. 1. Funk-Schaltsteckdose mit gedrückter Taste (2) in die Steckdose stecken. Kontroll-Leuchte/LED (3) blinkt. 2. Gewünschte Kanaltaste der Fernbedienung drücken, Blinken hört auf. 3. Verbraucher bei ausgeschalteter Funk-Schaltsteckdose an die Steckdose (1) der Funk-Schaltsteckdose anschließen.
  • Seite 15: Konformitätserklärung (Doc)

    15. Konformitätserklärung (DOC)
  • Seite 16 EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Heraus- gebers. 100% Nachdruck, auch auszugsweise, verboten. Recycling- Papier. Diese Bedienungsanleitung entspricht dem technischen Stand bei Druckle- gung. Änderung in Technik und Ausstattung vorbehalten. Chlorfrei gebleicht. © Copyright 2003 by Conrad Electronic GmbH. Printed in Germany. 2003/02/07...
