DELTA DORE TYMOOV Solar 5 SO Bedienungsanleitung Seite 4

2/ Befestigung des Photovoltaik-Moduls

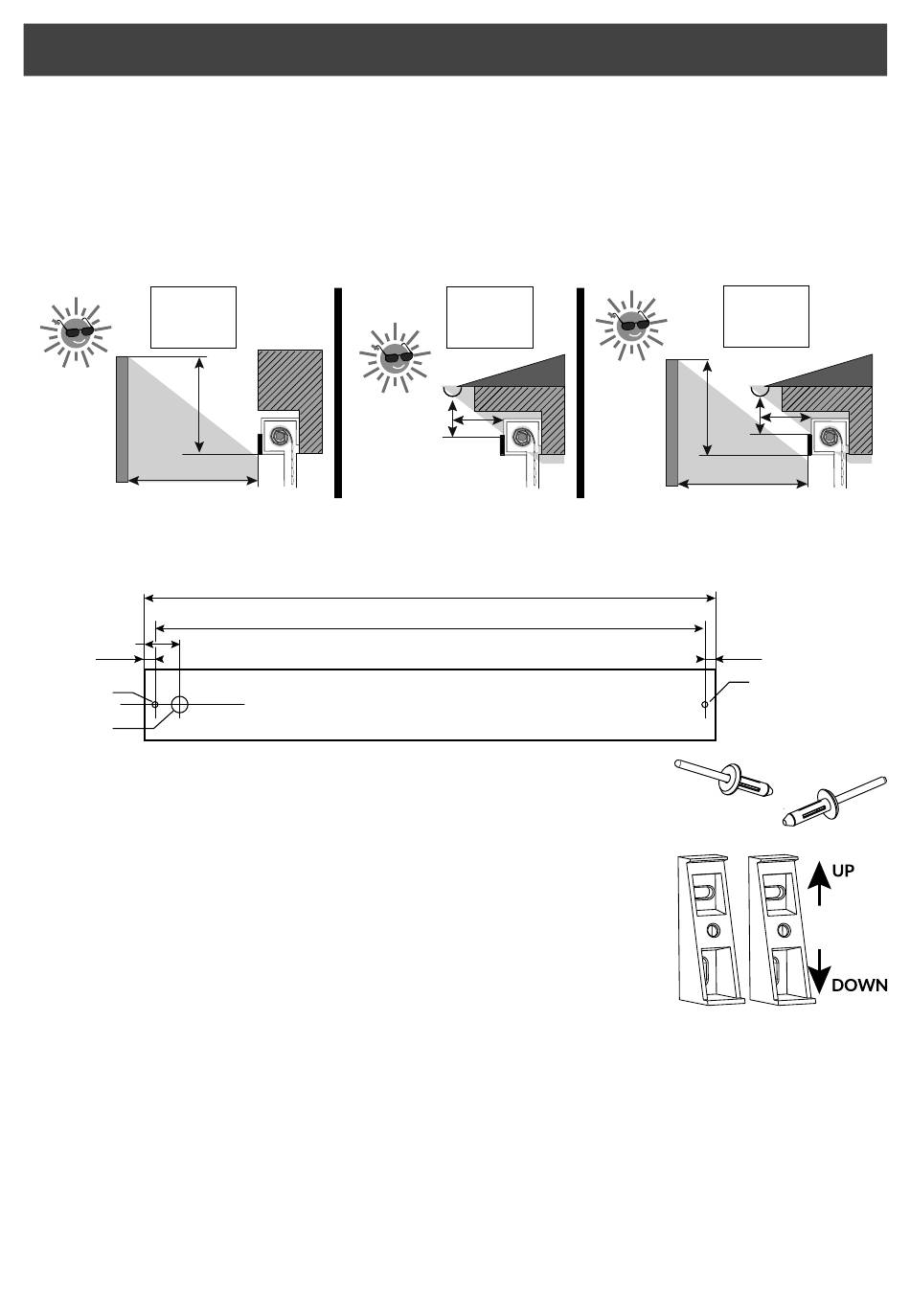

Installationsregeln: Die gesamte Fläche des Solarpanels sollte immer so auf dem Rollladenkasten (oder
abgesetzt) positioniert werden, damit sie der Sonneneinstrahlung am günstigsten ausgesetzt ist.
Beachten Sie auch die Nähe zu verschiedenen Hindernissen, die dauerhaft Schatten werfen können (Zaun,
Baum, Regenrinne, Balkon, Dachvorsprung...).
Lassen Sie den Rollladen herunter.
Hindernis vor
dem Solarpanel.
D ≥ H
D
Bohren Sie zwei 5-mm-Löcher (A) für die Befestigung des Panels und ein 14-mm-Miniloch (B) für die
Durchführung des Kabels. Führen Sie das Stromkabel durch das 14-mm-Loch (B).
30 mm
9 mm
Ø 5 mm
A B
Ø 14 mm
Befestigen Sie das Panel mit den Kunststoffnieten im Durchmesser von 4,8 mm
(7011762) in den beiden Löchern (A).
Das Panel hat keine Aufwärts-/Abwärtsrichtung.
Das Photovoltaik-Modul kann auch mithilfe der Verlängerungskabel
(siehe § Anschluss) abgesetzt und mithilfe der 3 Halterungen (7011726) befestigt
werden: 2 mithilfe von Nieten an den Enden und die 3. mittig ohne Nieten.
ACHTUNG: Achten Sie darauf, dass die Halterungen richtig herum montiert
werden (UP/DOWN).
4
H
Hindernis über dem
Solarpanel.
D ≤ H
H
D
485 mm
467 mm
Hindernis über + vor dem
Solarpanel.
D2 ≥ 4xH2
&
D1 ≤ H1/2
H2
H1
D1
D2
9 mm
Ø 5 mm
A
