Aufbau und Installation
GRUNDBESTANDTEILE DES SYSTEMS
Systemzentrale Airzone Flexa 25 (AZC25CB1MOT)
Weitere Informationen finden Sie im Datenblatt.
Montage
Die Systemzentrale wird in einem verschraubten Gehäuse für die Aufputzmontage geliefert.
Der Einbauort und die Montage dieses Elements müssen den geltenden Vorschriften über
elektronische Geräte entsprechen.
Zum Einbau der Systemzentrale gehen Sie wie
folgt vor:
1.
Bringen
Sie
steuernden Geräts an.
2.
Schrauben Sie die Abdeckung ab, um die
Rückseite an der Wand zu befestigen. Minimale
Schraubenabmessungen: Ø = 4,5 mm, L = 25 mm.
3.
Nach Durchführung aller Anschlussarbeiten
schrauben Sie die Abdeckung wieder an.
Anschluss
Wichtig: Sie haben die Möglichkeit, ein Ein/Aus- Zonensteuermodul (AZCE8ACCOFF) auf der
Platine der Systemzentrale nachzurüsten.
Weitere Informationen zum Ein/Aus-Modul finden Sie im Datenblatt.
8
die
Zentrale
nahe
des
zu
Nr.

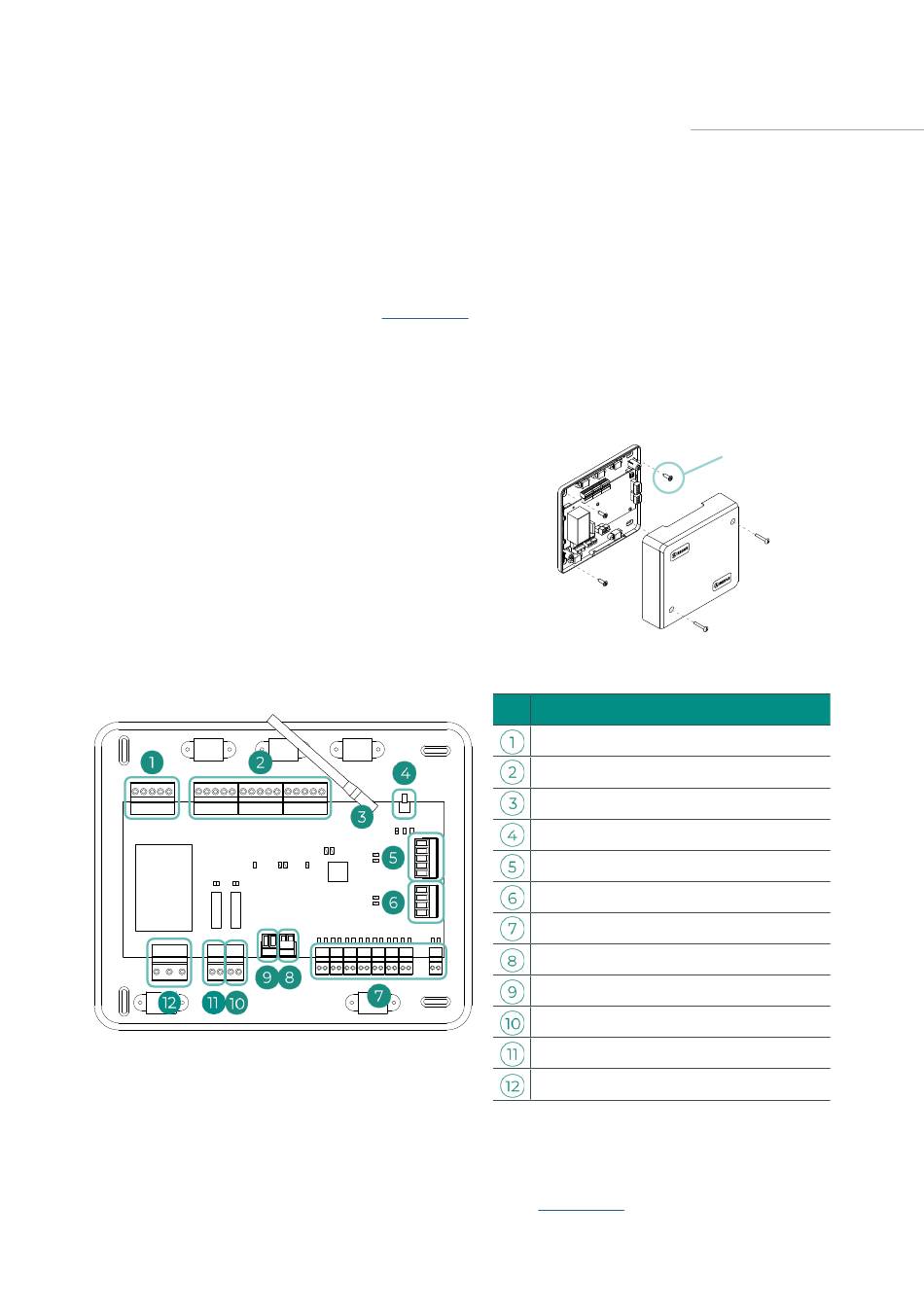

CAN-Bus
Airzone-Anschlussbus
Antenne
Drahtlose Verbindung
GA-Bus
Aggregatebus
Stellmotorausgänge
Digitaleingang
Analogeingang
Niedertemperaturkreislauf
Hochtemperaturkreislauf
Spannungsversorgung
Ø = 4,5 mm
L = 25 mm
Beschreibung
