GA-Bus (DM1)
Der GA-Bus ermöglicht die Vernetzung mehrerer Systeme zur zentralen Bedienung und
Steuerung. Dies kann über die von Airzone angebotene Steuerungsperipherie oder die
Integration in ein übergeordnetes Steuerungsnetzwerk erfolgen. Folgende Geräte können am
Bus angeschlossen werden:
•
Webserver Airzone Cloud (AZX6WSC5GER/AZX6WSPHUB)
•
Erzeugungssteuerzentrale (AZX6CCPGAWI)
•
Integrations-Gateway KNX (AZX6KNXGTWAY)

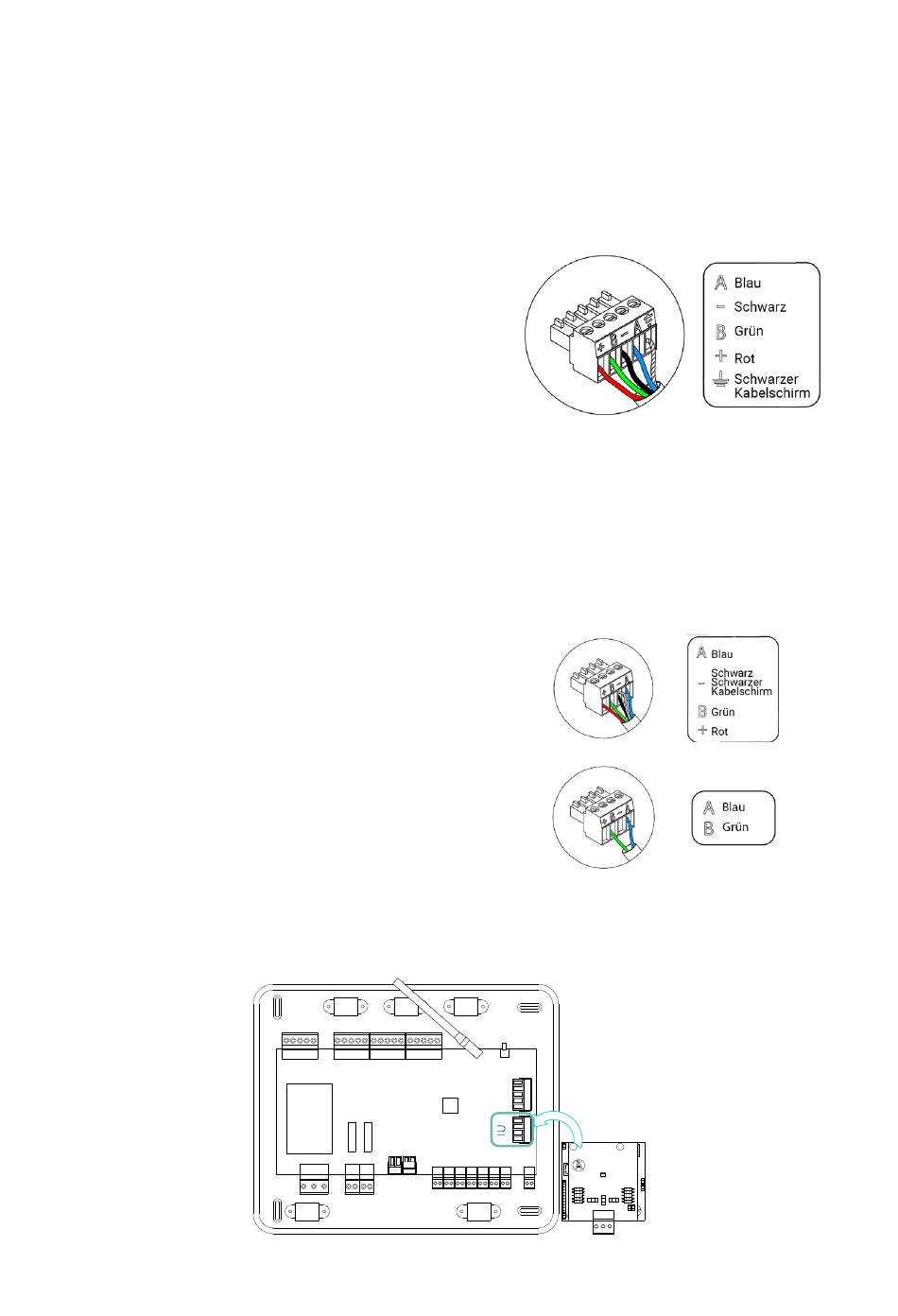

Für den Anschluss an den Bus ist eine 5-polige
Klemme vorgesehen. Der Anschluss dieses Systems
erfolgt ausschließlich ringförmig. Schließen Sie die
Kabel unter Beachtung der Farbcodierung an der
Schraubklemme an.
Aggregatebus (IU)
Der Aggregatebus ermöglicht den Anschluss verschiedener Steuer-Gateways für das
installierte Klimaaggregat. Folgende Geräte können am Bus angeschlossen werden:
•
Steuer-Gateways (AZX8GTCxxx)
•
Fancoil-Steuer-Gateway für 3 Drehzahlen (AZX6FANCOILZ)
•
Fancoil-Steuer-Gateway 0-10 V (AZX6010VOLTSZ)
•
Steuer-Gateway für elektromechanische Anlage (AZX6ELECTROMEC)
Für den Anschluss an den Bus ist eine 4-polige
Klemme vorgesehen. Die Verbindung für diese
Elemente ist Punkt-zu-Punkt. Schließen Sie die
Kabel unter Beachtung der Farbcodierung an der
Schraubklemme an.
Wichtig:
Bei
Spannungsversorgung
lediglich die Pole „A", „B" und „Schirm" des
Kommunikationsbusses
Schließen
Sie
Anschluss der Systemzentrale an.
Zum Anschluss der integrierten Gateways klemmen Sie die Aggregatebusklemme ab und
rasten den Steckverbinder und den Befestigungspfosten des Gateways ein.
10
Elementen
mit
110/230
VAC
angeschlossen
den
Kabelschirm
externer
müssen
werden.
lediglich
am
