Bedienung › INFINITY UNIVERSAL MUDGUARD REAR › 11938 + 11939

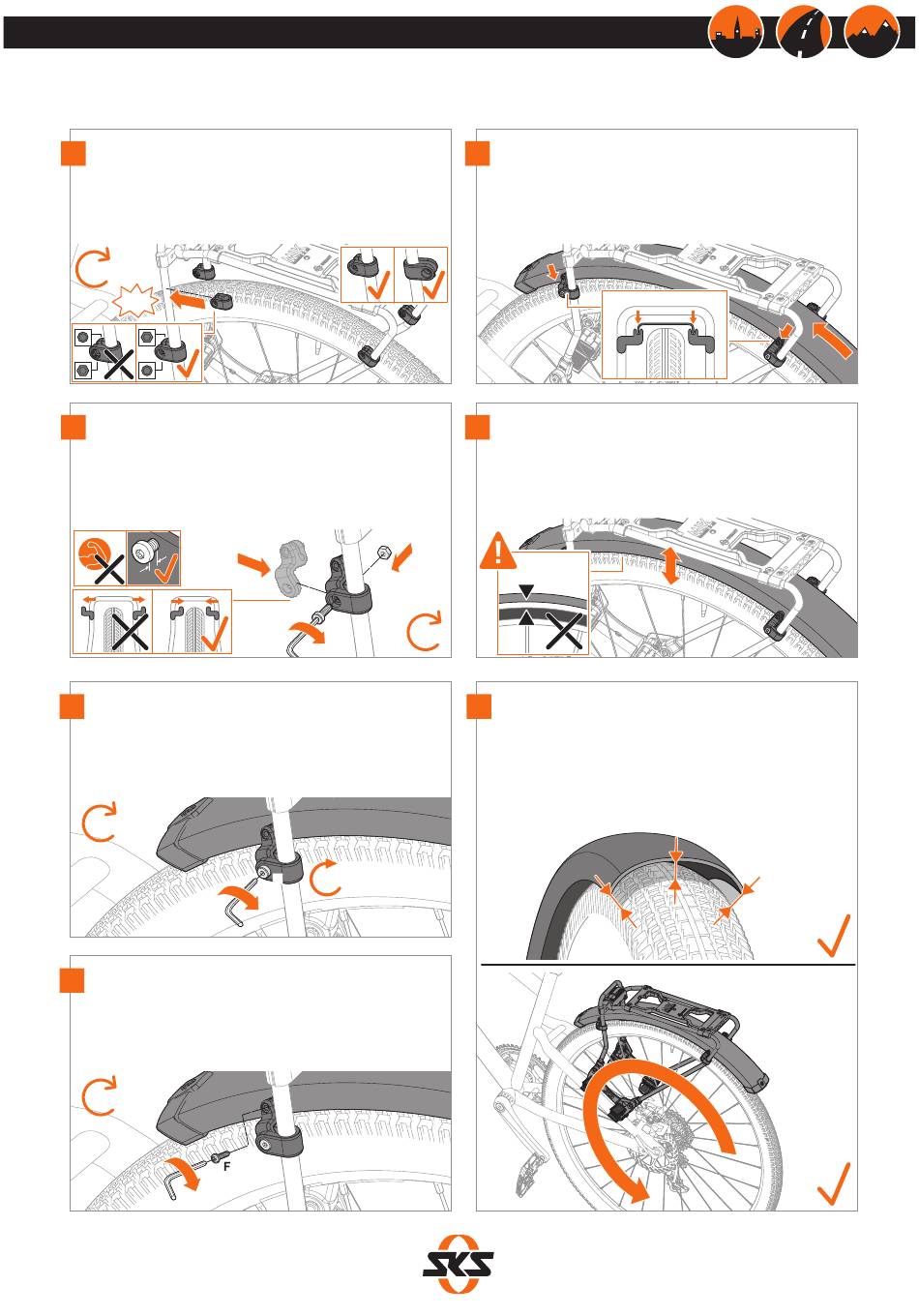

DE . Montage Radschutz
DE
01
Strebenklemme (A) auf die
Streben vom Gepäckträger
clipsen.
4x
click
DE
02
Radschutz Aufnahme (B) mit
Mutter (C), Schraube (D) und
dem Schlüssel (G) an
Strebenklemme handfest
anschrauben.
DE
05
Schraube (D) mit dem Schlüssel
(G) an der Strebenklemme (A)
fest anziehen und so die Position
des Radschutzes fixieren.
4x
DE
06
Radschutz (E) mit selbstschnei-
dender Schraube (F) und dem
Schlüssel (G) an der Radschutz
Aufnahme montieren.
4x
E
G
Hinweis. Die Schrauben-
senkung muss immer
nach außen zeigen.
A
1.
Hinweis. Auf die korrekte
Ausrichtung achten. Radschutz
Aufnahmen müssen jeweils zum
Hinterrad zeigen.
B
1.
D
G
3.
Hinweis. Schraube mit 1 Nm
anziehen.
A
D
D
1 Nm
1.
G
DE
03
Radschutz (E) in die montierten
Radschutz Aufnahmen
einsetzen.
E
DE
04
Finales Ausrichten des
Radschutzes.
C
< 1,5 cm
2.
4x
DE
07
Sichtkontrolle. Prüfen Sie den
Abstand des Radschutzes zum
Hinterrad sowie den Freilauf des
Rades.
GERMANY
ALLROAD
2.
Hinweis. Achten Sie auf
min. 1,5 cm Abstand zwischen
Hinterrad und Radschutz.
1.
Hinweis. Achten Sie auf
min. 1,5 cm Abstand zwischen
Hinterrad und Radschutz.
ROAD
MOUNTAIN
1.
> 1,5 cm
