Umschalten zu konstanter Spannungsversorgung:
1. Exkludieren Sie den Sensor aus dem Z-Wave Netzwerk.
2. Entfernen Sie die Batterie.

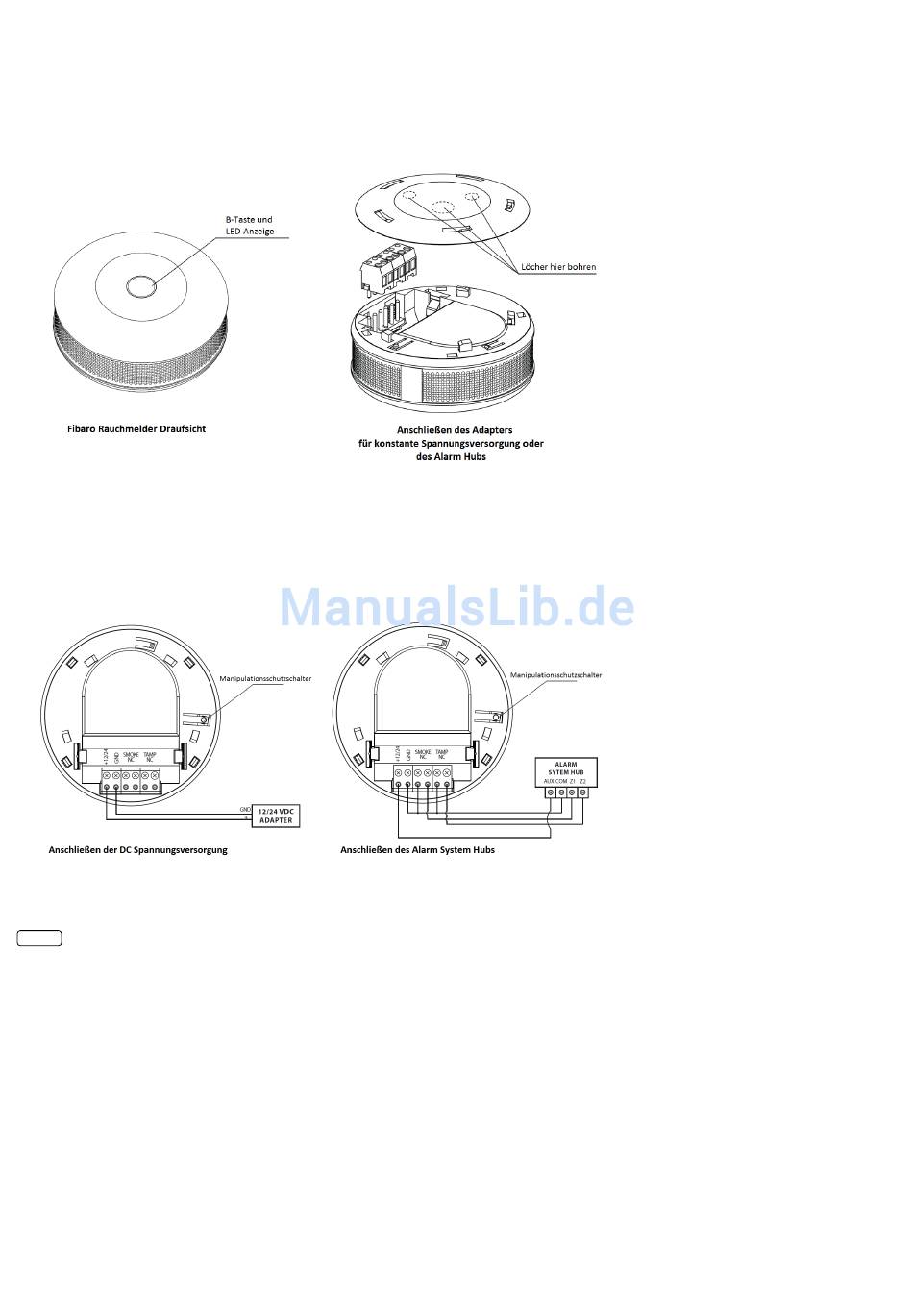

3. Schließen Sie den Adapter zur konstanten Spannungsversorgung an (siehe Abbildung 2).
4. Schließen Sie den Adapter zur konstanten Spannungsversorgung an (siehe Abbildung 2.)
5. Schließen Sie die konstante Spannungsversorgung (12 / 24 VDC) gemäß Abbildung 3 an.
6. Inkludieren Sie den Sensor in das Z-Wave Netzwerk.
Installation:
1. Inkludieren Sie das Gerät in das Z-Wave Netzwerk. Das Inkludieren funktioniert nur in direkter Reichweite des Primärcontrollers.
2. Wird das Gerät mit einer DC Spannungsversorgung betrieben, können Sie Löcher für das Kabel in die Gehäusehalterung bohren (Abbildung 2). Das Gerät kann auch an ein
kabelgebundenes Alarm System oder eine Feuerschutzanlage angeschlossen werden.
3. Installieren Sie das Gerät an der gewünschten Position.
4. Wollen Sie das Gerät mit einer DC Spannungsquelle betreiben, schließen Sie es gemäß Abbildung 3 an.
5. Wollen Sie das Gerät an einem kabelgebundenen Alarm System oder einer Feuerschutzanlage betreiben, schließen Sie es gemäß Abbildung 4 an.
Verhalten des Gerätes im Z-Wave Netz
I
Im Auslieferungszustand ist das Gerät mit keinem Z-Wave-Netz verbunden. Damit es mit anderen Z-Wave Geräten kommunizieren kann, muss es in ein bestehendes Z-Wave Netz
eingebunden werden. Dieser Prozess wird bei Z-Wave Inklusion genannt. Geräte können Netzwerke auch wieder verlassen. Dieser Prozess heißt bei Z-Wave Exklusion. Beide Prozesse werden von
einem Controller gestartet, der dazu in einen Inklusion- bzw. Exklusion-Modus geschaltet werden muss. Das Handbuch des Controllers enthält Informationen, wie er in diese Modi zu schalten ist.
Erst wenn der Controller des Z-Wave Netzes im Inclusion-Modus ist, können Geräte hinzugefügt werden. Das Verlassen des Netzes durch Exklusion führt zum Rücksetzen dieses Gerätes in den
Auslieferungszustand.
Zum Inkludieren des Gerätes bringen Sie Ihren Controller in den Inklusionsmodus und drücken dreimal schnell hintereinander die B-Taste am Gehäuse. Sie können ebenfalls die Auto-Inklusion
Funktion verwenden, indem Sie Ihren Controller in den Inklusionsmodus bringen, und das Gerät an die konstante Spannungsversorgung anschließen. Auto-Inklusion funktioniert nur bei
konstanter Spannungsversorgung.
Bedienung des Gerätes
RAUCH ERKENNUNG
Der Fibaro Rauchmelder nimmt die physikalische Gegenwart von Rauch war, und reagiert auf diese. Der Fibaro Rauchmelder führt aller 5 Sekunden einen Selbsttest durch und prüft auf
Gegenwart von Rauch. Wird Rauch festgestellt, prüft der Sensor weitere 3 mal, mit jeweils einer Sekunde Intervall, ob der Rauch weiter vorhanden ist. Bestätigt sich die Gegenwart von Rauch, löst
der Rauchmelder den Alarm aus.
Der Alarm wird signalisiert durch Aussenden eines entsprechenden Alarm Frames an den Z-Wave Controller, das Öffnen des NC Kontaktes, durch ein durchgehendes akkustisches Signal und eine
rot blinkende LED. Ist der Alarm beendet, prüft der Sensor erneut 3 mal, mit jeweils einer Sekunde Intervall, ob der Rauch immer noch vorhanden ist. Wird kein Rauch mehr festgestellt, geht der
Sensor wieder in den normalen Testbetrieb und prüft aller 5 Sekunden auf Rauch.
