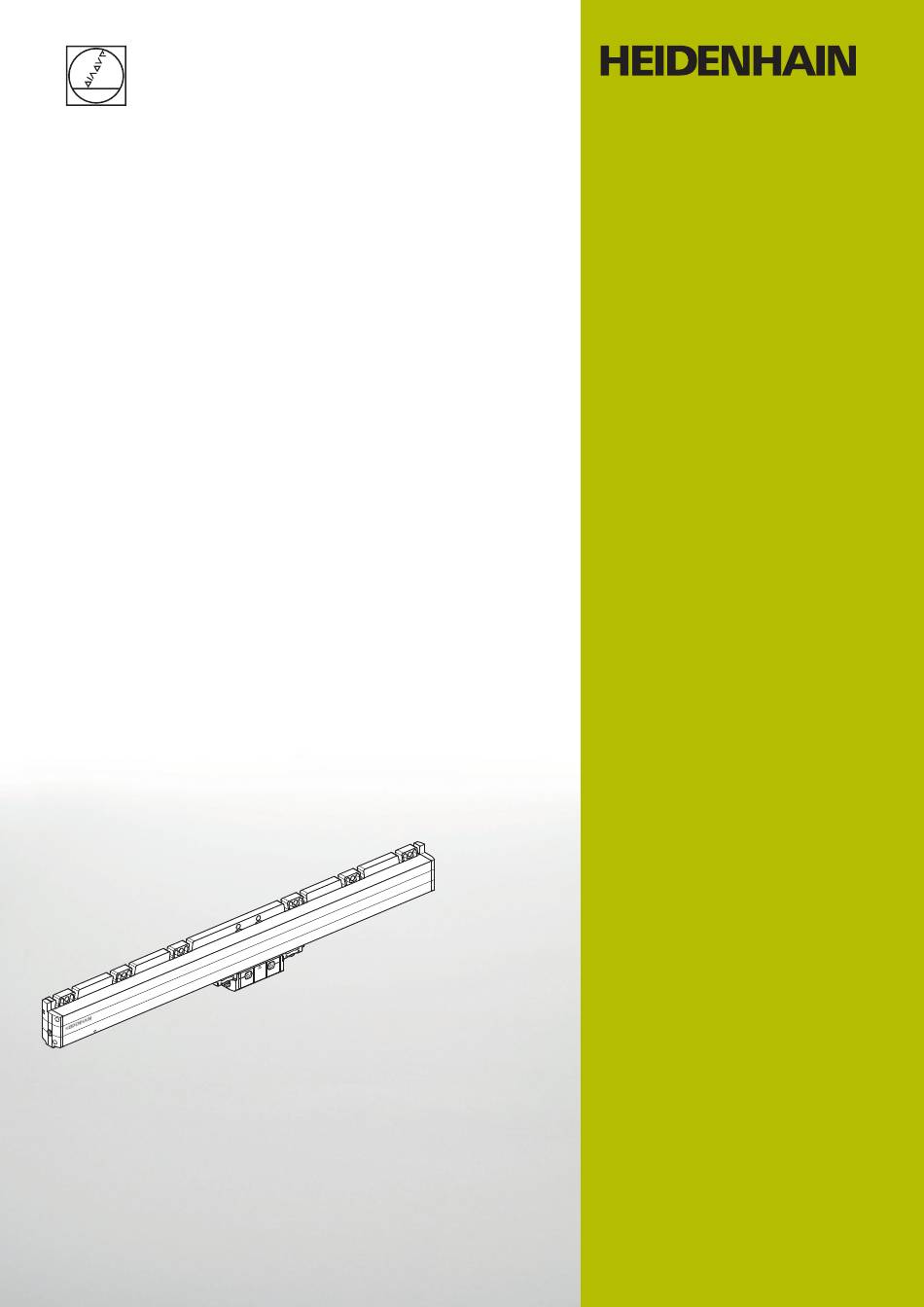

- Seite 1 LC 116 LC 196 Montageanleitung Deutsch (de) 12/2024...
-
Seite 2: Inhaltsverzeichnis
Voraussetzungen und Hinweise....................4.1.1 Funktionale Sicherheit..........................Funktion und Handhabung der Transportsicherung..............4.2.1 Abtasteinheit verschieben........................4.2.2 Transportsicherung entfernen........................ 4.2.3 Transportsicherung montieren....................... Montagevariante wählen......................4.3.1 Montagevariante I............................4.3.2 Montagevariante II............................. 4.3.3 Montagevariante III............................ HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... - Seite 3 5.2.2 Material und Werkzeug..........................5.2.3 Druckluft an Messgerät anschließen....................Anschlusskabel anschließen...................... 5.3.1 Voraussetzungen und Hinweise......................5.3.2 Material und Werkzeug..........................5.3.3 Anschlusskabel an Messgerät anschließen..................Demontage..........................Sicherheitshinweise zur Demontage................... Messgerät demontieren......................HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024...
-
Seite 4: Grundlegendes
Dieses Kapitel beinhaltet Informationen über das vorliegende Produkt und die vorliegende Montageanleitung. Gültigkeit der Dokumentation Die vorliegende Montageanleitung ist gültig für LC 116, LC 196. Vor Gebrauch der Dokumentation prüfen, ob die Dokumentation und der Gerätetyp übereinstimmen Die Gerätebezeichnung finden Sie auf dem Typenschild. Das Typenschild befindet sich auf der Maßstabeinheit. -
Seite 5: Hinweise Zum Lesen Der Dokumentation
Änderungen gewünscht oder den Fehlerteufel entdeckt? Wir sind ständig bemüht, unsere Dokumentation für Sie zu verbessern. Helfen Sie uns dabei und teilen uns bitte Ihre Änderungswünsche unter folgender E-Mail-Adresse mit: userdoc@heidenhain.de HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 6: Textauszeichnungen
Aufzählung Beispiel: Feste Verunreinigungen: Klasse 3 Max. Drucktaupunkt: Klasse 4 fett kennzeichnet Elemente in Abbildungen, z. B. Positionen, Maße und Schrittreihenfolgen Beispiel: S kennzeichnet den Beginn der Messlänge (ML). HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 7: Verwendete Hinweise
Das Informationssymbol steht für einen Tipp. Ein Tipp gibt wichtige zusätzliche oder ergänzende Informationen. Das Buchsymbol steht für einen Querverweis. Ein Querverweis führt zu externer Dokumentation, z. B. weiterer Dokumentation von HEIDENHAIN oder eines Drittanbieters. Einheiten und Toleranzen Wenn nicht anders angegeben entsprechen die Maße in dieser Montageanleitung der Einheit Millimeter. -
Seite 8: Sicherheit
Schrauben und Muttern mit geeigneter stoffschlüssiger Losdrehsicherung sichern HINWEIS Sachschäden durch mechanische Beanspruchungen! Gerät nicht fallen lassen oder größeren Erschütterungen aussetzen Gerät keiner mechanischen Beanspruchung aussetzen Gerät baulich nicht verändern HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... - Seite 9 Das Gerät enthält elektrostatisch gefährdete Bauteile, die durch elektrostatische Entladung zerstört werden können. Sicherheitsvorkehrungen für die Handhabung ESD-empfindlicher Bauteile unbedingt beachten Anschlussstifte niemals ohne ordnungsgemäße Erdung berühren Bei Arbeiten an den Geräte-Anschlüssen geerdetes ESD-Armband tragen HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024...
-
Seite 10: Lieferumfang Und Zubehör
Dieses Kapitel beinhaltet Informationen zu Lieferumfang und Zubehör des Messgeräts. Lieferumfang Komponente Abbildung Messgerät mit Transportsicherung Betriebsanleitung Geräteschild-Aufkleber IIIIIIIIOIIIIIIOIIIIIIIIII IIIIIIIIOIII IIIIIIIIOIII IIIIIIIIOIII IIIIIIIIOIII Qualitätsprüfbescheinigung XX xxx Qualitätsprüfbescheinigung Quality Inspection Document ID xxxxxxx-xx SN xxxxxxxx x HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 11: Zubehör Zur Montage
Anschlussstück für die Abtasteinheit eines Längenmess- geräts für einen Pneumatikschlauch 6 mm x 1 mm. Das Anschlussstück besitzt eine integrierte Drossel, die bei einem Eingangsdruck von ca. 1*10 Pa (1 bar) eine Durchflussmenge von 7 l/min gewährleistet. HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 12: Montage
übereinander stehen. Bewegen Sie die Abtasteinheit nur innerhalb der angegebenen Messlänge. 1 8.5±1 102.5 Sie können die Maßstabeinheit mit einem der folgenden Hilfsmittel zur Maschinenführung F ausrichten: Messuhr Anschlagstifte Anschlagkante HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 13: Funktionale Sicherheit
Verbindung gefordert wird, ist für Schraubverbindungen eine geeignete Losdrehsicherung zu verwenden. Beachten Sie die Montagetemperatur von 15 °C bis 35 °C. Weitere Informationen finden Sie im Prospekt Längenmessgeräte für gesteuerte Werkzeugmaschinen. www.heidenhain.com/documentation Dokumenten-ID 571470 eingeben HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 14: Funktion Und Handhabung Der Transportsicherung
Maß ein. 15±0.3 4.2.1 Abtasteinheit verschieben Vor dem Verschieben der Abtasteinheit die Transportsicherung entriegeln Wenn der Bügel schon entfernt ist, die Abtasteinheit nicht ziehen, sondern wie abgebildet schieben. HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 15: Transportsicherung Entfernen
4.2.2 Transportsicherung entfernen Bügel entfernen Transportsicherung mit dem Schraubendreher entriegeln Transportsicherung von der Abtasteinheit abziehen (a) Schrauben der Transportsicherung herausnehmen (b) Transportsicherung durch Kippen entfernen (c) Die Transportsicherung ist entfernt. HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 16: Transportsicherung Montieren
Transportsicherung in das Profil einsetzen (a) Schrauben der Transportsicherung einsetzen (b) Transportsicherung in die Abtasteinheit einschieben (c) Transportsicherung anschrauben 0.2 Nm ± 0.04 Nm Bügel der Transportsicherung einfügen Die Transportsicherung ist montiert. HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 17: Montagevariante Wählen
Montage | Montagevariante wählen | Montagevariante wählen Montagevarianten des Messgeräts Montagevariante I Seite 18 Montagevariante II Seite 20 Montagevariante III Seite 22 HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 18: Montagevariante I
Ausrichtung an den angegebenen Punkten (P) kontrollieren ISO 4762 – M6 = 8 Nm ± 0.5 Nm ISO 7092–6 ISO 4762 – M5 = 5 Nm ± 0.2 Nm ISO 7090–5 HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... - Seite 19 Schrauben mit dem angegebenen Drehmoment anziehen Abstand (K3) kontrollieren – Nächster Schritt: "Abschließende Arbeiten", Seite 24 HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024...
-
Seite 20: Montagevariante
Ausrichtung an den angegebenen Punkten (P) kontrollieren ISO 4762 – M6 = 8 Nm ± 0.5 Nm ISO 7092–6 ISO 4762 – M5 = 5 Nm ± 0.2 Nm ISO 7090–5 HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... - Seite 21 Maßstabeinheit einstellen Schrauben mit dem angegebenen Drehmoment anziehen Abstand (K3) kontrollieren – Nächster Schritt: "Abschließende Arbeiten", Seite 24 HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024...
-
Seite 22: Montagevariante
Ausrichtung an den angegebenen Punkten (P) kontrollieren ISO 4762 – M6 = 8 Nm ± 0.5 Nm ISO 7092–6 ISO 4762 – M5 = 5 Nm ± 0.2 Nm ISO 7090–5 HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... - Seite 23 Schrauben mit dem angegebenen Drehmoment anziehen – Abstand (K3) kontrollieren Nächster Schritt: "Abschließende Arbeiten", Seite 24 HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024...
-
Seite 24: Abschließende Arbeiten
Im Lieferumfang enthalten Separat bereitzustellen Widerstandsmessgerät 5.1.3 Elektrischen Widerstand messen Elektrischen Widerstand zwischen Maßstabsgehäuse und Steckergehäuse prüfen Der elektrische Widerstand zwischen Maßstabsgehäuse und Steckergehäuse muss < 1 sein. HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 25: Sperrluft Anwenden (Optional)
Separat bereitzustellen Montagewerkzeug je nach verwendeten Anschlussstücken Anschlussstücke 5.2.3 Druckluft an Messgerät anschließen Abhängig von den maschinenspezifischen Vorgaben sind folgende Montagevarianten möglich: Druckluftanschluss an Maßstabein- heit oder Druckluftanschluss an Abtasteinheit HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... - Seite 26 Abschließende Arbeiten | Sperrluft anwenden (optional) | Druckluft an Messgerät anschließen An gewähltem Anschluss Verschlussstopfen entfernen Anschlussstück an gewünschter Stelle einschrauben Anschlussstück mit dem vorgegebenen Drehmoment anziehen Druckluftanschluss mit Filteranlage SW2.5 verbinden = 1 Nm HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024...
-
Seite 27: Anschlusskabel Anschließen
≥ 50 mm ≥ 75 mm ≥ 75 mm 2 T –10 °C (14 °F) Weitere Informationen zu Kabeleigenschaften und zur Kabelverlegung finden Sie im Prospekt Kabel und Steckverbinder. www.heidenhain.com/documentation Dokumenten-ID 1206103 eingeben HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... -
Seite 28: Material Und Werkzeug
Anschluss des Anschlusskabels auf der rechten Seite der Abtasteinheit. Der Anschluss des Anschlusskabels auf der linken Seite der Abtasteinheit erfolgt identisch. Kunststoffkappe entfernen Anschlusskabel an die Anschlussbuchse des Messgeräts anschließen Achten Sie auf die korrekte Ausrichtung des Steckers. Überwurfmutter mit einer niedrigfesten Schraubensicherung versehen HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... - Seite 29 Kunststoffkappe entfernen Metall-Verschlussschraube auf der linken Seite entfernen Metall-Verschlussstopfen in die offene Anschlussbuchse auf der rechten Seite einsetzen Metall-Verschlussschraube mit vorgegebenem Drehmoment = 1 ... 1.5 Nm anziehen 5 mm HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024...
-
Seite 30: Demontage
Kabelanschlüsse am Messgerät lösen, Seite 27 Ggf. Druckluftanschlüsse am Messgerät lösen, Seite 25 Abhängig von der Montageart die Befestigung von Abtasteinheit und Maßstabeinheit lösen, Seite 17 Transportsicherung anbringen, Seite 16 HEIDENHAIN | LC 116, LC 196 | Montageanleitung | 12/2024... - Seite 31 DR. JOHANNES HEIDENHAIN GmbH Dr.-Johannes-Heidenhain-Straße 5 83301 Traunreut, Germany +49 8669 31-0 +49 8669 32-5061 info@heidenhain.de Technical support +49 8669 32-1000 Measuring systems +49 8669 31-3104 service.ms-support@heidenhain.de NC support +49 8669 31-3101 service.nc-support@heidenhain.de NC programming ...
