Webasto Thermo Top Evo Einbaudokumentation Seite 13
Subaru impreza subaru xv
Vorschau ausblenden
Andere Handbücher für Thermo Top Evo:
- Einbaudokumentation (112 Seiten) ,
- Montageanleitung (66 Seiten) ,
- Bedienungsanleitung (66 Seiten)
Werbung

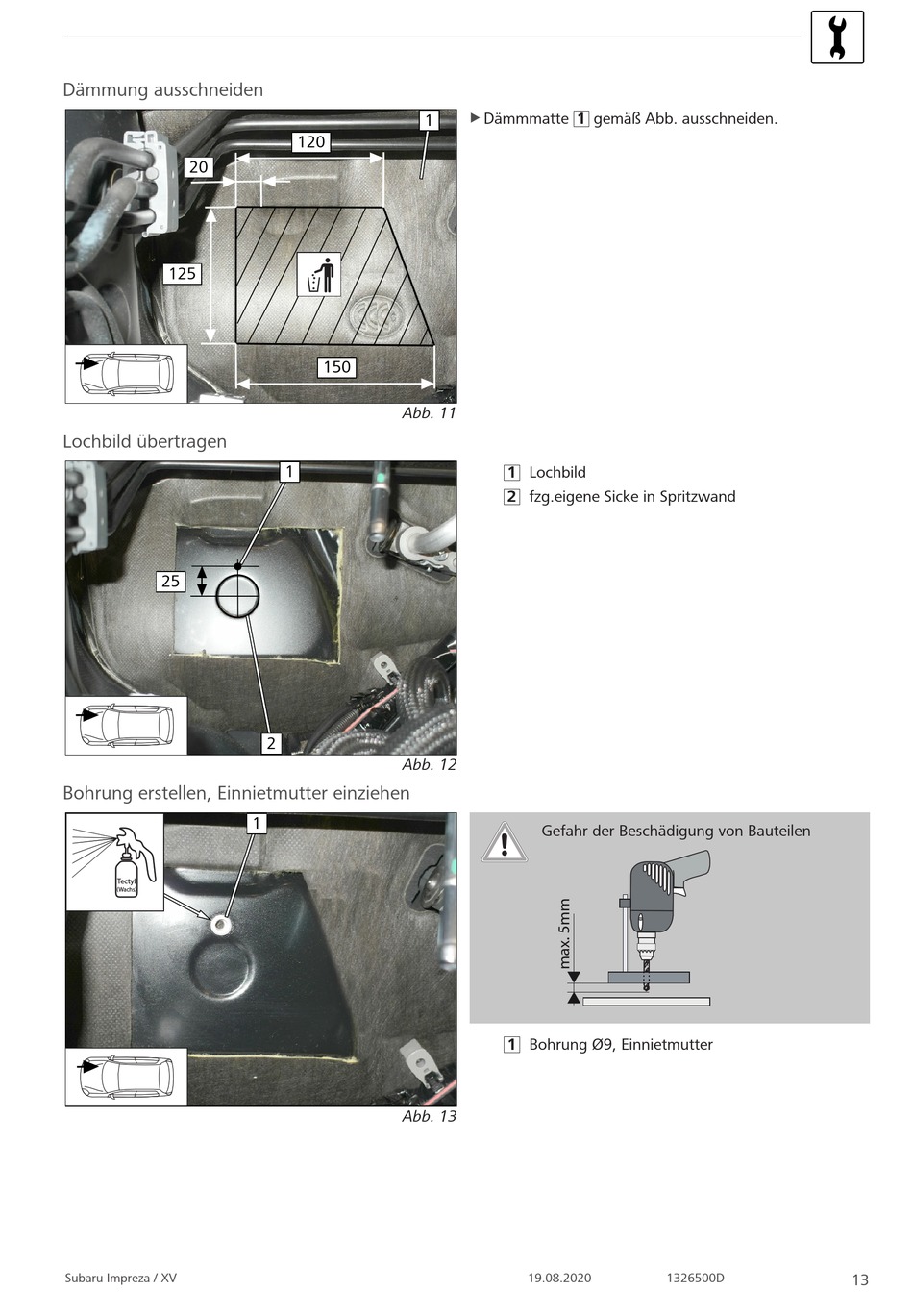

Dämmung ausschneiden
20
125
Lochbild übertragen
25
Bohrung erstellen, Einnietmutter einziehen
Tectyl
(Wachs)
Subaru Impreza / XV
1
120
150
Abb. 11
1
2
Abb. 12
1
Abb. 13
Dämmmatte 1 gemäß Abb. ausschneiden.
u
1 Lochbild
2 fzg.eigene Sicke in Spritzwand
Gefahr der Beschädigung von Bauteilen
1 Bohrung Ø9, Einnietmutter
19.08.2020
1326500D
13
