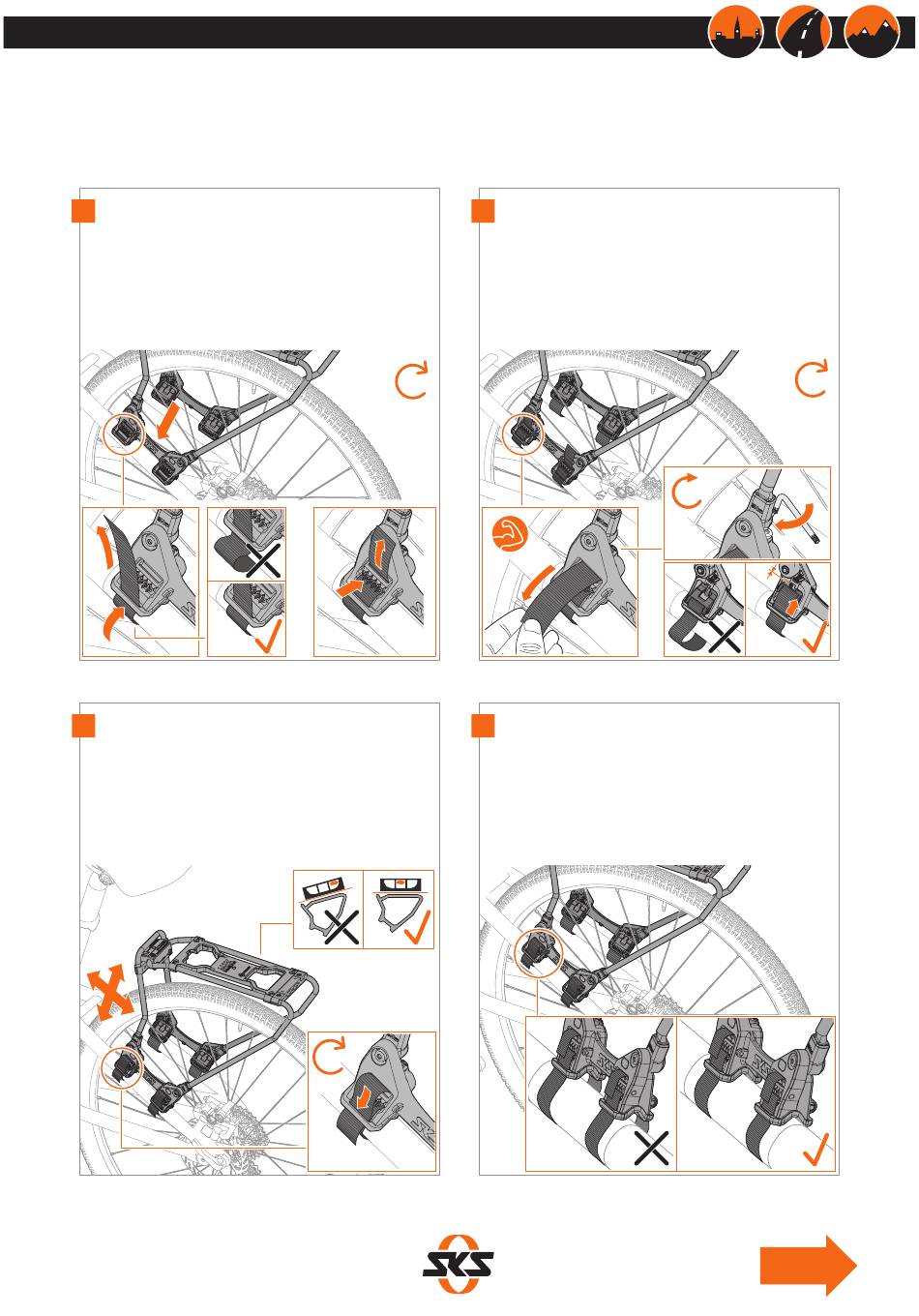

DE . Gepäckträger montieren
DE
04
Gepäckträger (A) auf den
Schutzfolien (D) platzieren.
Gurte (E) um den Rahmen füh-
ren und in den Rahmenadapter
(B) einfädeln.
C
1.
M
E
3.
2.
E
B
DE
06
Gepäckträger (A) waagerecht
und zentriert über dem
Hinterrad ausrichten.
1.
Hinweis. Gurte leicht nach
rechts und links bewegen,
um sie einfacher durch den
Spanner zu schieben.
5.
4.
Tipp. Fädeln Sie überstehende
Gurte in die vorgesehenen
Laschen.
A
C
4x
2.
DE
05
Gurte (E) mit leichtem Kraft-
einsatz nach unten ziehen,
festhalten und mit Schraube (IV)
fixieren.
4x
1.
E
M
DE
07
Sichtkontrolle. Prüfen Sie
den korrekten Sitz der
Auflagepunkte auf dem
Fahrradrahmen.
GERMANY
ALLROAD
ROAD
Hinweis. Schraube (IV) mit
3 Nm anziehen. Der Spanner
muss bis zum Endanschlag
angezogen werden.
4x
3 Nm
2.
N
IV
Hinweis. Seilzüge dürfen nach
der Montage nicht blockieren.
MOUNTAIN
