Bedienungsanleitung
strawa Comfort Vorverdrahtung
RT8-STA14 230 V + strawatherm 230 V Heizen/Kühlen
4.

MONTAGE

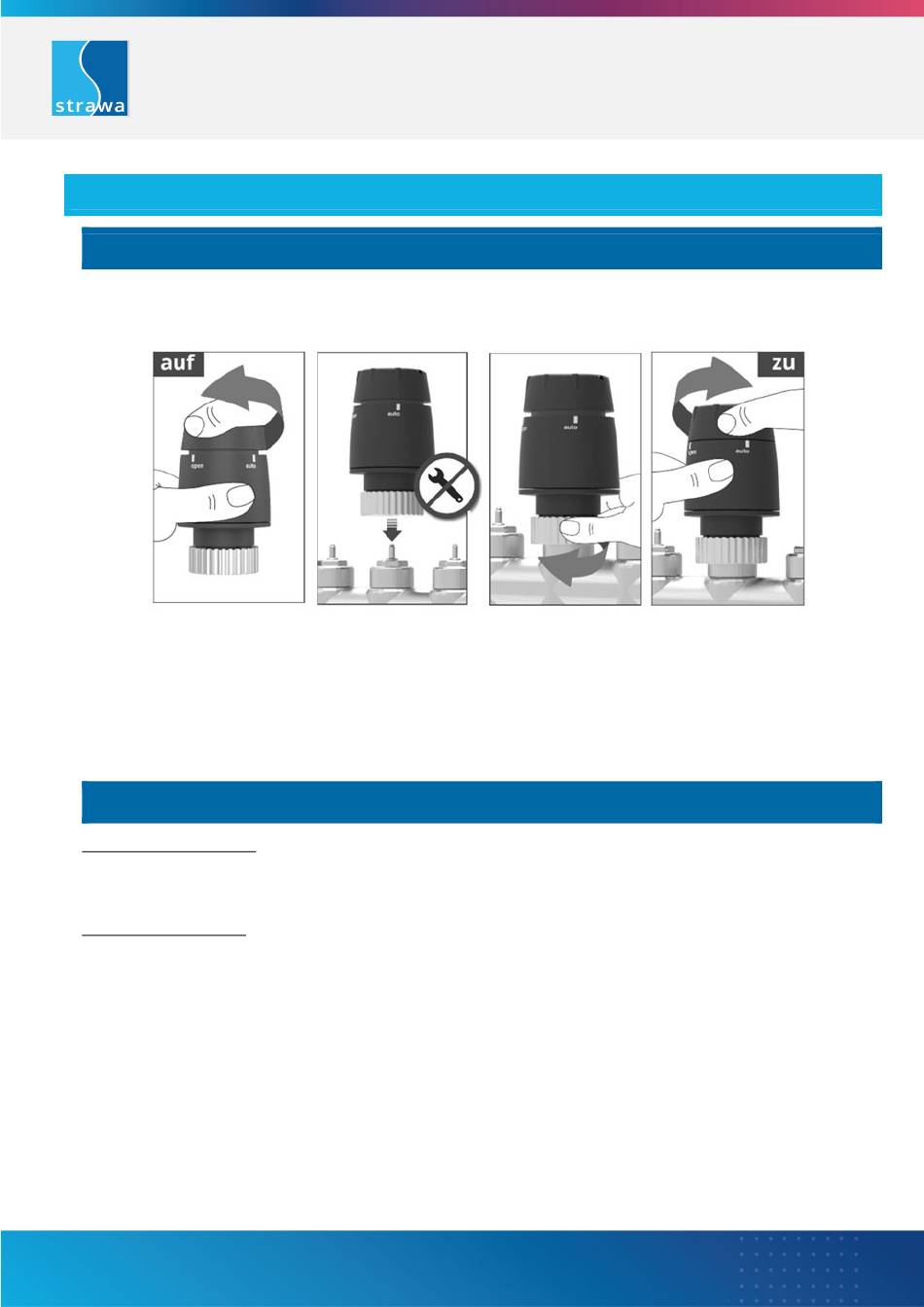

4. 1 STRAWATH ER M STELLANTRI EB
Die stromlose manuelle Handstellung „auf" und „zu" lässt sich über die einzigartige RE-OPEN-Funktion jederzeit
im spannungslosen Zustand manuell wiederherstellen.
Die Stellungsanzeige im stromlos geschlossenen (NC) Zustand ermöglicht eine unkomplizierte Funktionsprüfung,
beispielsweise bei der Montage des Stellantriebs auf Heizkreisverteilern. Sobald die Betriebsspannung angelegt
wird, beginnt das Ausdehnungssystem des Stellantriebs zu erwärmen. Nach Ablauf der Totzeit öffnet sich das
Ventil gleichmäßig. Bei einer Spannungsunterbrechung schließt der Stellantrieb wiederum nach der Totzeit durch
die Abkühlung des Ausdehnungssystems.
4. 2 STRAWAL OG IX RT8-STA14 KLEMMLEISTE
Befestigung Klemmleiste
Die Klemmleiste wird mittels der integrierten Magneten fixiert und mit beiliegenden Blechschrauben im
Verteilerschrank (Standard-Schrank) oder auf dem Montageblech (Comfort-Schrank) fest verschraubt.
Befestigung Kabelleiste
Zu Beginn der Montage ist die Kabelleiste zur Befestigung der Kabel für Spannungsversorgung 230 V, Pumpe
und Raumthermostate zu positionieren und zu verschrauben
→ im Standard-Schrank
Die Kabelleiste wird mittels Magneten direkt auf dem Rückblech des Schrankes befestigt (für eine bauseitige
feste Justierung, sind zusätzlich Selbstbohrschrauben im Lieferumfang enthalten).
→ im Comfort-Schrank
Hier erfolgt dies auf dem entsprechenden Blech für das Klick-System. Das Blech kann in die vorgesehenen
Ausstanzungen in der Schrankrückwand eingeschoben und mittels selbstbohrender Schrauben fixiert
werden. Die Einschubrichtung der Bleche ist nach oben für den horizontalen und jeweils nach außen für den
vertikalen Einbau.
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
Seite 5 / 9
Technische Änderungen vorbehalten
Erstellungsdatum: 18.10.2024
