Bedienungsanleitung
strawa Comfort Vorverdrahtung
RT8-STA14 230 V + strawatherm 230 V Heizen/Kühlen
1. FUNKTIONSBESCHR EI BUN G
1. 1 ALLGEMEIN
Die Vorverdrahtung wurde für den Anschlussverteiler e-class 63 und die Anschlussstationen FBH-63, FBR-63,
FBM-63 entwickelt, um den Prozess der Installation zu optimieren und die Effizienz der Heizkreise in
Flächenheizungssystemen zu maximieren.
Bestehend aus strawalogiX Klemmleiste RT8-STA14 230 V mit Montageblech und strawatherm Stellantrieben
230 V. Die Stellantriebe sind bereits auf der Klemmleiste vorverdrahtet, was die Installationszeit erheblich
verkürzt, und potenzielle Fehler reduziert. Mittels eines Wählrades ermöglicht die Klemmleiste zudem eine
individuelle Zuordnung jedes Heizkreises zum entsprechenden Raumthermostat.
Ausgelegt auf die Betriebsart Heizen und Kühlen.

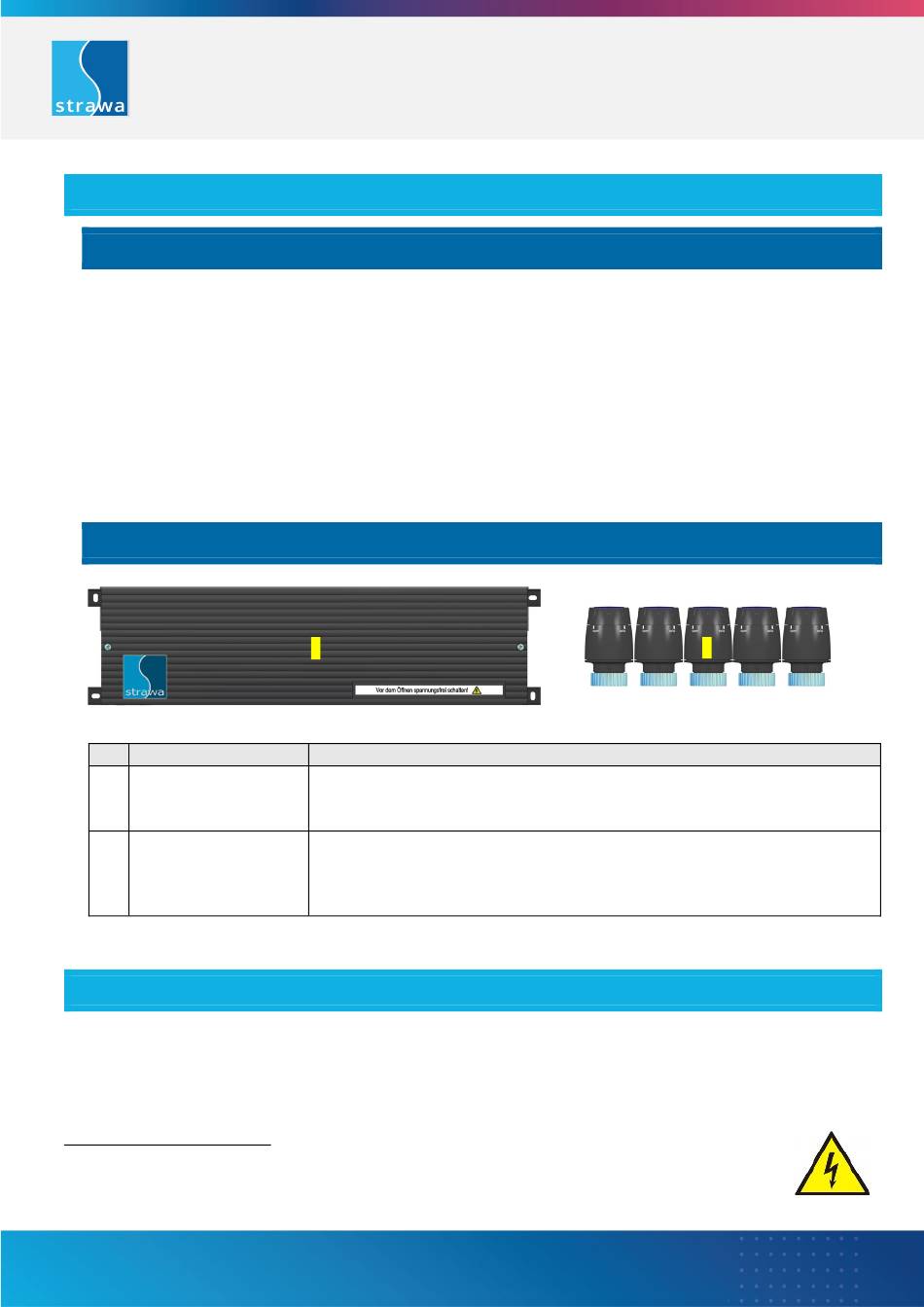

1. 2 BAUTEILBESCH RE IBUN G
Nr. Bauteil
strawalogiX RT8-STA14
1
Klemmleiste 230 V
strawatherm
2
Stellantrieb
2. SICHERHEITSINF OR MATIONEN
Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen.
Verwenden Sie kein beschädigtes Gerät. Bedienen Sie das Gerät nicht mit feuchten bzw. nassen Händen oder
wenn es mit Wasser in Kontakt gekommen ist. Stellen Sie sicher, dass die elektrischen Daten des Gerätes Ihrer
Stromversorgung entsprechen.
Warnung Stromschlaggefahr! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Gerätes
vornehmen. Vor Montage- und Verdrahtungsarbeiten grundsätzlich das Gerät spannungsfrei schalten.
Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten.
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
1
Funktionsbeschreibung
Gewährt eine individuelle bauseitige Zuordnung der Stellantriebe auf die
Raumbediengeräte. Dabei werden die jeweiligen Stellantriebe über einen
Wählschalter den Raumbediengeräten zugeordnet.
Zweipunktantrieb für den Anschluss an Raumthermostate mit Zweipunkt-
Ausgang für Fußbodenheizungen, stromlos geschlossen, stromlose manuelle
Handstellung „auf" und „zu" bzw. Automatikbetrieb (RE-OPEN Funktion), mit
optischer Ventilstellungsanzeige.
Seite 3 / 9
