revolt MFS-1002 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Steckdosen-Würfels. So
versorgen Sie bis zu vier 230-Volt- und bis zu drei USB-Geräte
gleichzeitig mit Strom.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Steckdosen-Würfel optimal einsetzen können.
Lieferumfang
• Steckdosen-Würfel für Stecker-Typ J (Schweiz)
• Montagehalterung
• Montagezubehör (4 Kunststoffschrauben, 2
Montageschrauben, 3 Klebepads)
• Bedienungsanleitung
Technische Daten
Input 230 V AC, 50 Hz, 10 A
230 V AC, 50 Hz, 10 A
AC
max. 2.300 W
5,0 V / 3,0 A, 15,0 W
9,0 V / 2,0 A, 18,0 W
USB-A
12,0 V / 1,5 A, 18,0 W
max. 18,0 W
Output
5,0 V / 3,0 A, 15,0 W
9,0 V / 2,22 A, 20,0 W
USB-C
12,0 V / 1,67 A, 20,0 W
max. 20,0 W
USB gesamt 5,0 V / 4,0 A
(USB-A + -C) max. 20,0 W
Durchschnittliche
83,72 %
Effizienz im Betrieb
Effizienz bei geringer
74,51 %
Last (10 %)
Leistungsaufnahme bei
0,058 W
Nulllast
Schutzklasse Schutzleiter
Schutzart Nur für innen
Länge Anschlusskabel 1,4 m
Maße 76 x 76 x 76 mm
Gewicht 310 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)800-55 4000 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
4-fach-Steckdosen-Würfel
mit 2x USB-A, 1x USB-C PD 20 Watt, QC, Montagehalterung, Kindersicherung

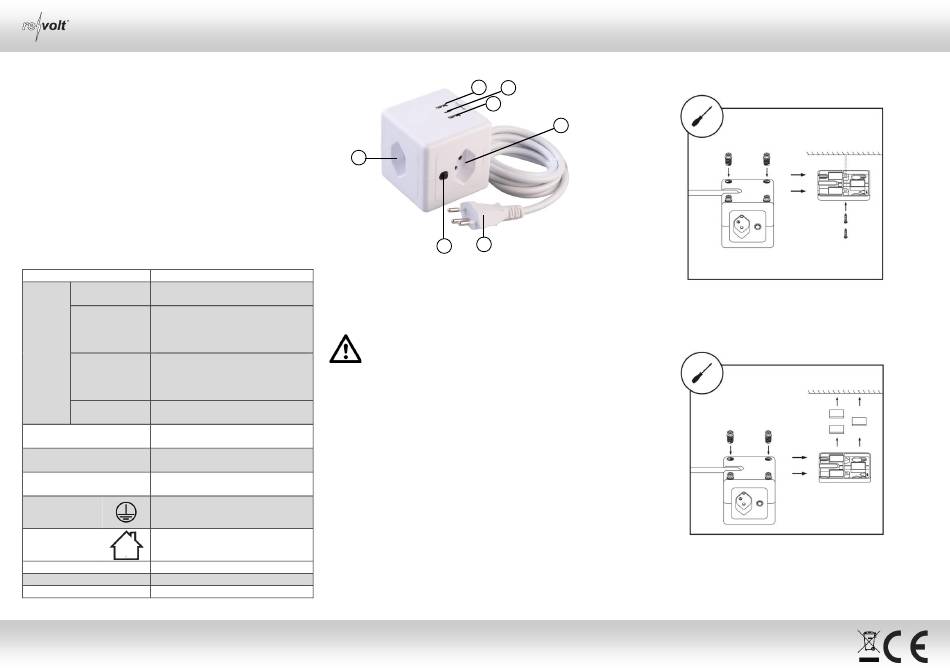

Produktdetails
4
1
2
1. 230-V-Ausgänge
2. Überlastschutz-Taste
3. 230-V-Anschluss
ACHTUNG!
– Nicht hintereinander stecken!
– Nicht abgedeckt betreiben!
– Nur zur Verwendung in trockenen Räumen!
– Benutzen Sie diese USB-Anschlüsse nur für IT-
Geräte.
Verwendung
• Verbinden Sie das 230-V-Anschlusskabel mit einer
geeigneten haushaltsüblichen Steckdose.
• Stecken Sie Ihre 230-Volt- oder USB-Geräte ein.
• Bei einer Überlastung schaltet der integrierte Überlastschutz
die Stromversorgung der angeschlossenen Geräte ab.
Stecken Sie in diesem Fall alle angeschlossenen Geräte aus
und drücken Sie die Überlastschutz-Taste, um die
Stromversorgung der Anschlüsse wiederherzustellen.
Bedienungsanleitung – Seite 1
Montage
Montage mit Schrauben
5
4
1
3
4. USB-A-Ports
5. USB-C-Port
• Schrauben Sie die 4 Kunststoffschrauben in den Steckdosen-
Würfel ein. Verschrauben Sie die Montagehalterung mit den 2
Montageschrauben an der gewünschten Stelle.
Montage mit Klebepads
• Schrauben Sie die 4 Kunststoffschrauben in den Steckdosen-
Würfel ein. Ziehen Sie die Schutzfolie von den Klebepads ab.
Kleben Sie die Klebepads in die Aussparungen der
Montagehalterung. Kleben Sie anschließend die Halterung an
der gewünschten Stelle an.
© REV1 – 18.11.2024 – AS//SK
MFS-1002-675
