Inhaltszusammenfassung für DNT Camdoo Move

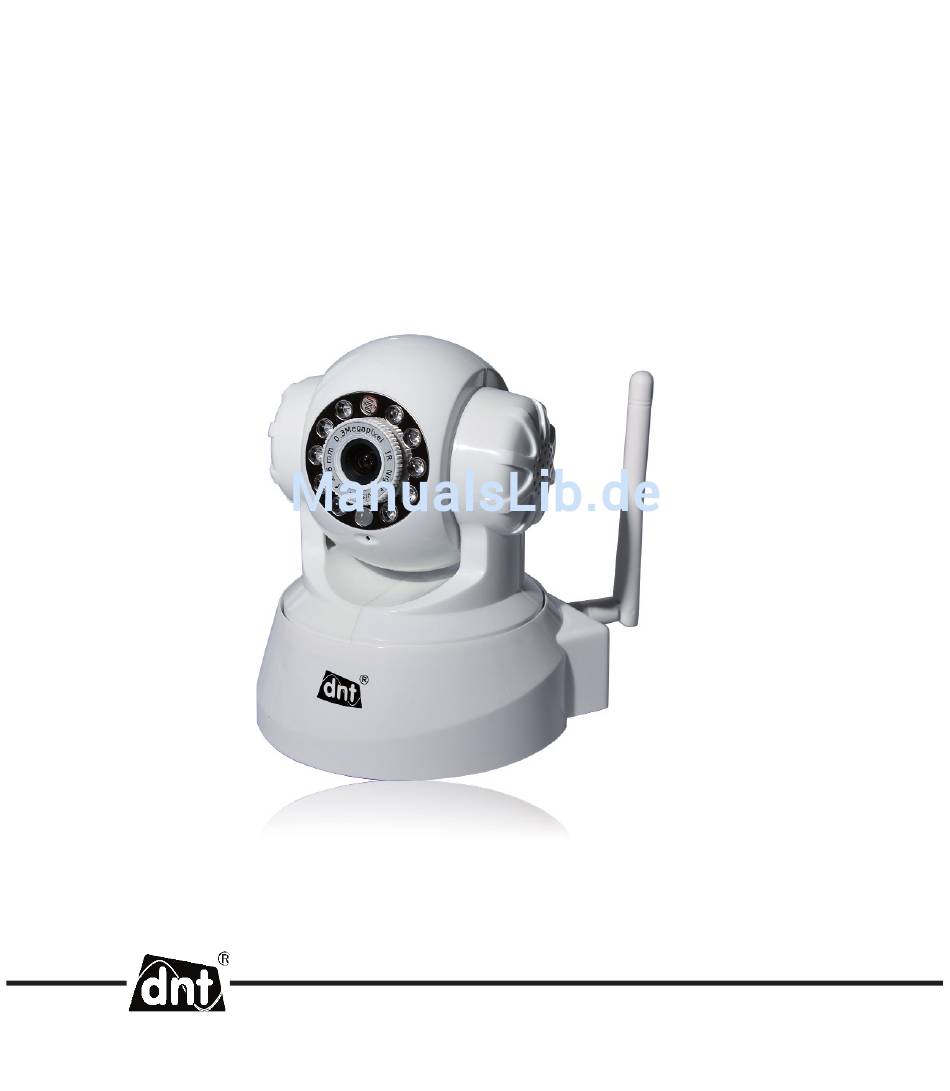

- Seite 1 CamDoo Move Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Netzwerk einrichten ......15 WLan ..........16 UPnP ..........16 Inverkehrbringer: Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 Fax +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Änderungen vorbehalten - 2 -... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. Allgemeine Hinweise Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann das Gerät beschädigt werden. Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug. Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird. -
Seite 4: Systemvoraussetzungen
Lieferumfang Ihnen, sich an unser Service-Center zu wenden. Verpackungsmaterial Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Erstickungsgefahr! Reinigung und Pfl ege Bewahren Sie das Gerät immer an einem sauberen, trockenen Platz auf. Verwenden Sie zur Reinigung der Außenfl ächen ein trockenes, weiches Tuch. Systemvoraussetzungen Betriebssystem: MS Windows XP SP2/Vista/ Windows7 Administration bei Linux und MAC OS ausschließlich über den Webbrowser... -
Seite 5: Geräteansicht
Geräteansicht Geräteansicht Belichtungssensor Kamera Infrarot-LEDs Lautsprecher Netzwerkstatus Mikrofon WLAN-Antenne Rückseite Stromversorgung Audio-Ausgang LAN-Anschluss I/O-Anschluss für externen Sensor WLan-Anschluss und Alarmausgang Belegung: 1 Ausgang A, potenzialfrei 2 Ausgang B, potenzialfrei 3 Alarmeingang, 4 GND (Masse) - 5 -... -
Seite 6: Installation
Geräteansicht Installation Vorbereiten des Halters Auf der Kameraunterseite befi ndet sich ein Standard-Gewinde zum Festschrauben belie- biger Halterungen. Die mitgelieferte Halterung ist für Wand- und Deckenmontage geeignet. Wenn Sie die Kamera mit WLan betreiben möchten, machen Sie vor der Montage einen Reichweitentest. - Seite 7 Inbetriebnahme Schrauben Sie die WLan-Antenne auf den WLan-Anschluss. Verbinden Sie die Kamera mit der Stromversorgung DC 5V. Benutzen Sie ausschließlich das mitgelieferte Steckernetzteil. Verbinden Sie den LAN-Anschluss der Kamera mit dem Router. Die gelbe und grüne LED neben der Netzwerkbuchse leuchten. Nach erfolgreichem Bootvorgang der Kamera blinkt die LED Netzwerkstatus auf der Vorderseite.
-
Seite 8: Inbetriebnahme
Inbetriebnahme Danach erscheint die Oberfl äche der Kamera im Browser. Für Internet-Explorer installieren Sie das ActiveX-Plugin. Starten Sie auf der CD das Pro- gramm Appinstall.exe, dann > Next > Install >Finish. Zum Installieren von ActiveX-Steuerelementen müssen, abhängig von der Sicher- heitseinstellungen bei den Systemsteuerung >... -
Seite 9: Betrieb
Betrieb Klicken Sie mit der linken Maustaste auf die Zeile, um den Eintrag zu markieren. Mit der rechten Maustaste auf der Zeile öffnet sich ein Pop- Up-Fenster. Wählen Sie Network Confi guration, um die Netzwerkeinstellungen zu bearbeiten. Wenn der Router als DHCP-Server arbeitet, machen Sie einen Haken bei Obtain IP from DHCP server. -
Seite 10: Lieferumfang
Lieferumfang Basic Properties: Geräte ID ist gleichzeitig die MAC Adresse der Kamera Kamera-Software Version und die Version der Web- Benutzerinterface (WEB UI). Network Confi guration wie oben beschrieben Upgrade Firmware Zum Upgrade the System-Software und Web-Benutzerinterface. Immer die System-Software vor der Benutzer - Oberfl... -
Seite 11: Web-Benutzeroberfl Äche
Web-Benutzeroberfl äche Web-Benutzerinterface der Kamera (öffnet sich Doppelklick auf den Kameraeintrag) Sprache wählen Benutzer vom Internet-Explorer Benutzer von Firefox,Safari und Google Crome Für Benutzer von Internet- Explorer, Firefox,Safari, Google Crome und Opera Browser mit VLC-Player Für den Webbrowser des Mobiltelefons Die Erklärung des Web-Interfaces erfolgt anhand des Internet Explorers. -
Seite 12: Bedien- Und Statuselemente
Web-Benutzeroberfl äche Bedien- und Statuselemente Wiedergabe des Live-Videos Live-Video stoppen Ein Bild vom Live-Video machen Aufnahme manuell starten. Das Kamerasymbol ändert seine Farbe in Rot während der Aufnahme. Um die Aufnahme zu stoppen, klicken Sie nochmals auf das Symbol. Audio-Wiedergabe vom Kamera-internen Mikrofon Sofern der Computer über ein Mikrofon verfügt, können Sie Audio vom PC auf die Kamera übertragen. -
Seite 13: Live-Video
Web-Benutzeroberfl äche Positionen defi nieren und abrufen Die Kamera kann 15 Positionen speichern, die u.a. im Alarmfall angefahren werden. Bewegen Sie die Kamera auf die gewünschte Position. Klicken Sie auf Positionen defi nieren(s. Seite 12). Es öffnet sich ein kleines Fenster. Klicken Sie auf 1-15. -
Seite 14: Software-Update
Web-Benutzeroberfl äche Wählen Sie im Menü mehrere Kameras aus Alle Kameras im Netzwerk werden in der Liste erfasst. Klicken Sie auf Aktualisieren. Klicken Sie auf die Kamera, z.B. zweite Kamera, und dann auf die Kamera in der Liste. Die Daten werden dann automatisch eingetragen. -
Seite 15: Neustart
Web-Benutzeroberfl äche Neustart Mit diesem Menü-Punkt wird ein Neustart der Kamera durchgeführt. Netzwerk Unter Netzwerk können alle Netzwerkeinstellungen vorgenommen werden. Dazu gehören IP-Konfi guration, WLan, ADSL, UPnP und DDNS. IP-Konfi guration Wenn ein DHCP-Server die Adressen im Netzwerk automatisch vergibt, das ist in der Regel Ihr Router, dann setzen Sie den Haken hinter Beziehen der IP vom DHCP Server. -
Seite 16: Wlan
Web-Benutzeroberfl äche WLan Klicken Sie 2 mal auf Scannen. In der Listbox erhalten Sie eine Übersicht der verfügbaren WLan-Netze. Klicken Sie auf Aktiviere WLan. Zur Übernahme der Daten machen Sie einen Doppelklick auf einen Eintrag in der Liste. Abschließend tragen Sie unter WLan- Schlüssel(Share key) den Netzwerkschlüssel ein und klicken auf bestätigen. -
Seite 17: Dyndns Einrichten
Web-Benutzeroberfl äche muss man dazu im Bereich Portfreigaben in dem Router UPnP aktivieren. Soll die Kamera die Portfreigabe vom dem Router anfordern, aktivieren Sie Automatische UPnP Freigabe benutzen und klicken auf Bestätigen. Wird diese Funktion von dem Router nicht unterstützt erhalten Sie eine Fehlermeldung. DDNS Die Kamera wird standardmäßig mit einer festen DynDNS-Adresse(DDNS) ausgeliefert. -
Seite 18: Audio-Video-Einstellungen
Web-Benutzeroberfl äche DDNS-Anbieters eingetragen sind, wird die vom Hersteller mitgelieferte DDNS deaktiviert. Hersteller-Domain Domainname vom Hersteller-DynDNS-Service Die nachfolgenden Einstellungen sind nur zu machen, wenn der Hersteller-DynDNS-Service nicht benutzt werden soll, bzw. Sie bereits einen DynDNS-Accout haben. DDNS Service Wahl des DynDNR-Anbieters. Bei der Auswahl Kein, erfolgt die automatische Anmeldung beim Hersteller-DynDNS-Service. -
Seite 19: Systemeinstellungen
Web-Benutzeroberfl äche Systemeinstellungen Bei Systemeinstellungen erhält man Informationen über die Kamera(Info) und den Kameranamen. Weiterhin kann man Datum&Zeit einstellen und Benutzer einrichten. Die Anzeige Einstellungen, Sichern/Wiederherstellen, Log-Datei und MSN-Einstellungen sind weitere Punkte. Info Anzeigen Kamerainformationen, Kamera ID, Firmware-Version, Web UI-Version und Kamera-Name. -
Seite 20: Benutzerverwaltung
Web-Benutzeroberfl äche synchronisieren, wenn eine Internetverbindung besteht oder wahlweise auch mit dem Computer. Möchten Sie die Datum/Uhrzeit über das Internet einstellen, machen Sie die folgenden Schritte: Wählen Sie die Zeitzone aus. Für Deutschland ist das GMT+01:00 und machen Sie einen Haken bei Sync mit NTP Server. -
Seite 21: Pt-Einstellungen
Web-Benutzeroberfl äche Bilddarstellung Audio-Video, Videorate, Aufl ösung, Bildhelligkeit und -Kontrast und Modus. Betrachter: Der Betrachter hat Zugriff auf folgende Menüpunkte: Bilddarstellung , PT-Einstellungen Die PT-Einstellungen ist die horizontale und vertikale Bewegung der Kamera. Hierzu können verschiedene Geschwindigkeitsmerkmale hinterlegt werden. Ein kleiner Wert bedeutet, dass sich die Kamera schnell dreht, ein hoher Wert entsprechend langsam. -
Seite 22: Sichern/Wiederherstellen
Web-Benutzeroberfl äche Anzeigeeinstellungen Anzeigeeinstellungen legt das Verhalten der Netzwerkstatus-LED fest. Dabei gibt es 3 Auswahlmöglichkeiten: 1. Blinkt, wenn mit dem Netzwerk verbunden; Aus, wenn nicht verbunden. 2. Blinkt, wenn mit dem Netzwerk verbunden; langsames Blinken, wenn nicht verbunden. 3. Immer Aus. Sichern/Wiederherstellen Zum Speichern der Einstellungen. -
Seite 23: Mail-Service Einrichten
Web-Benutzeroberfl äche Sonstiges Unter Sonstiges fi nden Sie Einstellung des EMail-Versands, des FTP-Zugriffs, der Alarmierung und des Speicherpfads. Mail Service Damit die Kamera bei Alarm eine Email verschicken kann, muss ein Email-Konto eingerichtet werden. Ob und wann Ihre Kamera Emails versendet, hängt von den Einstellungen im Untermenü... - Seite 24 Web-Benutzeroberfl äche verschickt werden soll. SMTP-Server Der Postausgangsserver des Email-Kontos. SMTP-Port Der Ausgangsserverport des Email-Kontos, i.d.R. Port 25 Authentifi zierung Abhängig vom Email-Konto müssen Benutzername und Passwort eingegeben werden. In diesem Fall den Haken setzen. SMTP-Benutzername Benutzername des Email-Kontos. SMTP Passwort Das Passwort des Email-Kontos.
-
Seite 25: Ftp-Service Einrichten
Web-Benutzeroberfl äche FTP Service Sollen die Bilder im Alarmfall nicht per Email verschickt, sondern auf einem Server gespeichert werden, sind alternativ Eingaben zum FTP-Server zu machen. Ob und wann Ihre Kamera die Bilder zum FTP-Server sendet, hängt von den Einstellungen im Untermenü Alarm ab (siehe Alarm-Einstellungen). FTP Server Eingabe der Server-Adresse FTP Port... -
Seite 26: Alarmeinstellungen
Web-Benutzeroberfl äche 2. Netzwerkfehler 3. Fehler beim Server. 4. Falscher Benutzername und Passwort. 5. Kein Zugriff auf den Ordner. Stellen Sie sicher, dass der Ordner existiert und Sie Schreibrechte besitzen. 6. Fehler beim PASV-Modus. Stellen Sie sicher, dass der Server den PASV-Modus unterstützt. - Seite 27 Web-Benutzeroberfl äche Alarmeingang aktiviert An den Alarmeingang können geeignete Sensoren angeschlossen werden, die ein Triggersignal zum Auslösen eines Alarms liefern. Das können u.a. PIR Bewegungsdetektoren, Infrarot- Detektoren, Rauchmelder und weitere Geräuschdetektoren sein. Bewegungserkennung aktiviert Um die Bewegungserkennung zu aktivieren machen, Sie einen Haken in das Kästchen auf der rechten Seite.
- Seite 28 Web-Benutzeroberfl äche Empfi ndlichkeit, 10 bedeutet hohe Empfi ndlichkeit. Fehlalarm bei Lichtänderungen reduzieren Abhängig von der Installation dient dieser Punkt zum Reduzieren von Fehlalarm bei plötzlichen Lichtänderungen, z.B. bei Refl ektionen. Geräuschsensor Um die Geräuscherkennung zu aktivieren, machen Sie einen Haken in das Kästchen auf der rechten Seite.
- Seite 29 Web-Benutzeroberfl äche Alarmierung per Http Mit dem Zugriff auf eine Webseite kann eine Aktion gestartet werden z.B. Ausführen eines Scripts oder Befehls zur Alarmierung. HTTP-URL Eingabe der URL der Webseite. Sende EMail bei Alarm Im Falle eines Alarms verschickt die Kamera eine EMail mit 6 Fotos im Anhang. Voreinstellte Position aufrufen Die Kamera fährt automatisch auf eine von 15 voreingestellten Positionen, sobald ein Alarm festgestellt wird.
-
Seite 30: Speicherpfad
Web-Benutzeroberfl äche Speicherpfad Aufnahme Pfad Dieser Pfad wird für die Aufnahme via IE-Browser verwendet. Dorthin wird das Live-Video abgespeichert. Alarm Aufnahmepfad Wenn Sie mit dem Internet Explorer das Live-Video betrachten und der Alarmeingang und/ oder die Bewegungserkennung aktiv ist, so erfolgt eine automatische Aufnahme sobald ein Alarm oder eine Bewegung oder Geräusche erkannt wurde. -
Seite 31: Faqs
FAQs Wie kann ich aus dem Internet auf die Kamera zugreifen? Voraussetzung eines Zugriffes über das Internet ist neben einer korrekten Netzwerk-Einstellung die richtige Konfi guration Ihres Routers. Dieser muss so eingestellt sein, dass der verwendete (TCP-)Port der Kamera auf die interne IP-Adresse der Kamera weitergeleitet wird. Wenn in Ihrem Router und Ihrer Kamera UPnP aktiviert ist, so wird diese Port-Weiterleitung automatisch eingestellt. -
Seite 32: Technische Daten
Technische Informationen Technische Daten Bildsensor Sensor 1/4” Color CMOS Sensor Aufl ösung 640 x 480 Pixels (300k Pixels) IR Linse f: 6mm, F 2.0 Betrachtungswinkel 60 ° min. Beleuchtung 0.5Lux @ F2.0 Video/Image Setting Video-Kompression MJPEG Video-Komprimierung Bildwiederholrate 15fps(VGA), 30fps(QVGA) Aufl... - Seite 33 Abm. (Gehäuse) 105 x 130 x 28 mm Systemvoraussetzungen Betriebssystem Windows XP SP2, Windows Vista, Windows 7, MAC OS 10.5 oder höher 2.0GHZ oder höher oder vergleichbare AMD CPU Speicher 256MB oder höher Grafi k-Karte Speicher 64M oder höher Browser IE6.0, IE7.0, IE8.0, Firefox, Safari, Google chrome.
-
Seite 34: Declaration Of Conformity
Declaration of Conformity Hiermit erklärt dnt GmbH, dass sich das Gerät CamDoo Move in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 1999/5/EG(R&TTE) , 2004/104/EC(EMV), 2006/95/EC(LVD) und 2009/125/EC(ErP) befi ndet und in der Serie entsprechend gefertigt wird. -
Seite 35: Garantiebedingungen
Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garan- tiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpfl ichtet. 2. - Seite 36 CamDoo Move Garantiekarte Warranty card Carte de garantie Garantiekaart Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Serien Nr. Serial no. N° de série Seienr.
