ledscom LC-L-284 Montagehinweise Seite 9

1. Desconecte el cable de conexión del
lado del edificio de la fuente de
alimentación y asegúrelo para que no se
vuelva a conectar. Para ello, active el
correspondiente disyuntor de la instalación
de la casa.
2. Retire la placa de montaje (1) aflojando
los tornillos (2). A continuación, coloque
con cuidado la cubierta de la lámpara (4)
para que no se dañe.
3. Perfora dos agujeros en la base de
montaje y colócalos allí si es necesario.
Clavija dentro. La posición de los agujeros
debe corresponder a la de los agujeros de
los tornillos (3) de la placa de montaje.
Asegúrese de que los tacos estén a ras del
sustrato.
4. Perfore el tapón de cierre (6) con un
objeto puntiagudo y pase por él el cable de
conexión del lado del edificio. Asegúrese
de que el cable de conexión quede en
bucle hacia abajo para que el agua que
baja por la pared no pueda penetrar en la
luminaria.
5. A continuación, fije la placa de montaje
(1) a la base de montaje mediante dos
tornillos y las juntas (5 y 7).
6. Conecte los hilos del cable según la
figura 2.
7. Enrosca las bombillas en el casquillo.
8. Vuelva a colocar la cubierta de la
lámpara (4) en la placa de montaje (1). A
continuación, vuelva a apretar los tornillos
(2) para fijar la tapa a la placa de montaje.
Sujeto a cambios técnicos
Español

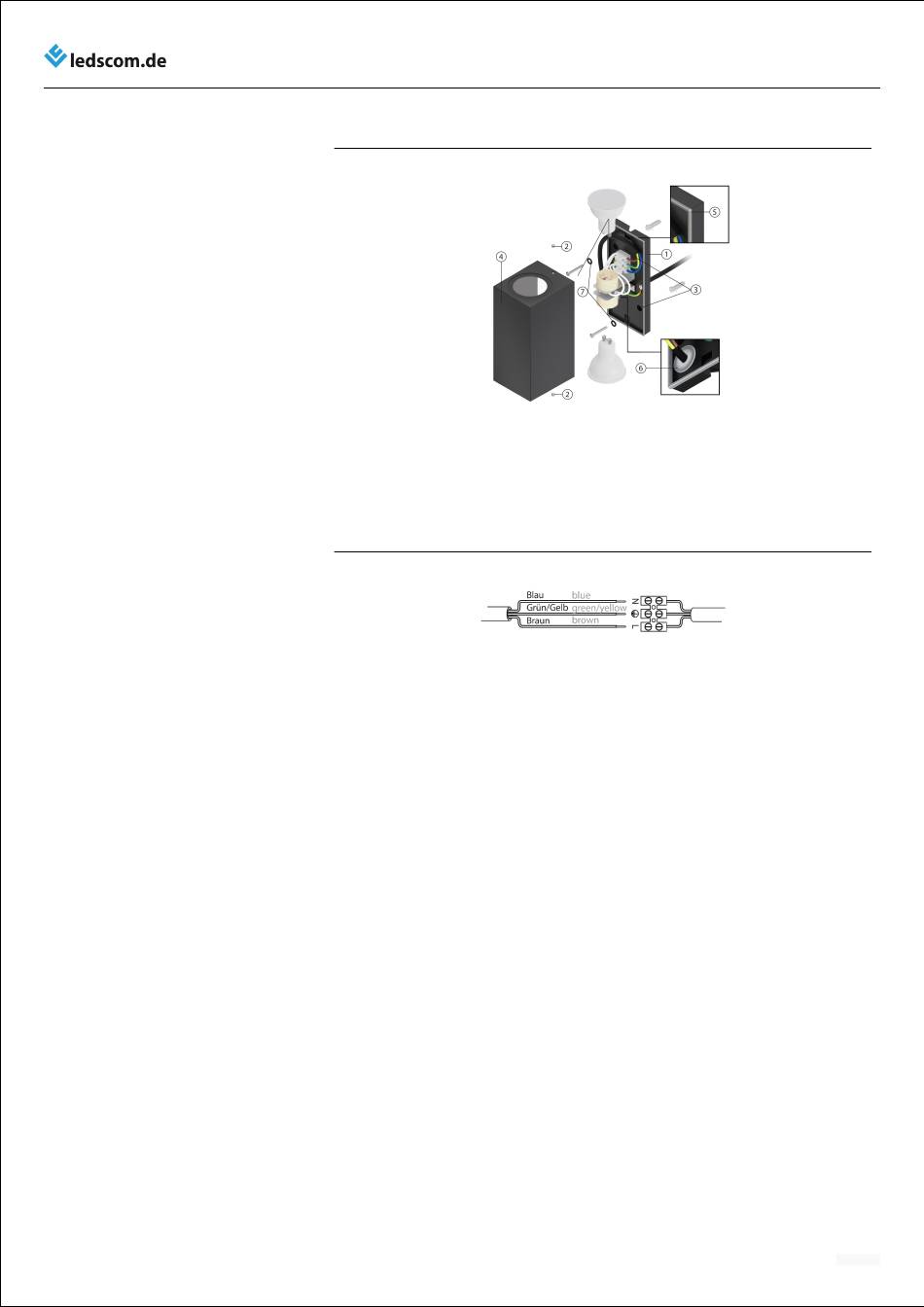

Figura 1
1: Placa de montaje
2: Tornillos
3: Agujeros de los tornillos
4: Cubierta de la lámpara
Figura 2
Aplique (LC-L-284) - Instrucciones de montaje
5: Sello
6: Gotas de sellado
7: Anillos de sellado
09/2024
