ledscom LC-L-284 Montagehinweise Seite 15

1. Koppla bort anslutningskabeln på
byggnadssidan från strömförsörjningen och
säkra den så att den inte kan sättas på
igen. För att göra detta utlöser du
motsvarande strömbrytare i
husinstallationen.
2. Ta bort monteringsplattan (1) genom att
lossa skruvarna (2). Lägg sedan försiktigt
lampskyddet (4) åt sidan så att det inte kan
skadas.
3. Borra två hål i monteringsbasen och
placera den där vid behov. Dymling i.
Hålen ska vara placerade på samma sätt
som skruvhålen (3) på monteringsplattan.
Se till att dymlingarna ligger i jämnhöjd
med underlaget.
4. Stick in tätningspluggen (6) med ett
spetsigt föremål och för anslutningskabeln
på byggnadssidan genom den. Se till att
anslutningskabeln ligger i en slinga nedåt
så att vatten som rinner nerför väggen inte
kan komma in i armaturen.
5. Fäst sedan monteringsplattan (1) på
monteringsbasen med hjälp av två skruvar
och tätningarna (5 och 7).
6. Anslut kabelns trådar enligt figur 2.
7. Skruva in glödlamporna i sockeln.
8. Sätt tillbaka lampkåpan (4) på
monteringsplattan (1). Dra sedan åt
skruvarna (2) igen för att fästa locket på
monteringsplattan.
Med förbehåll för tekniska ändringar
Svenska

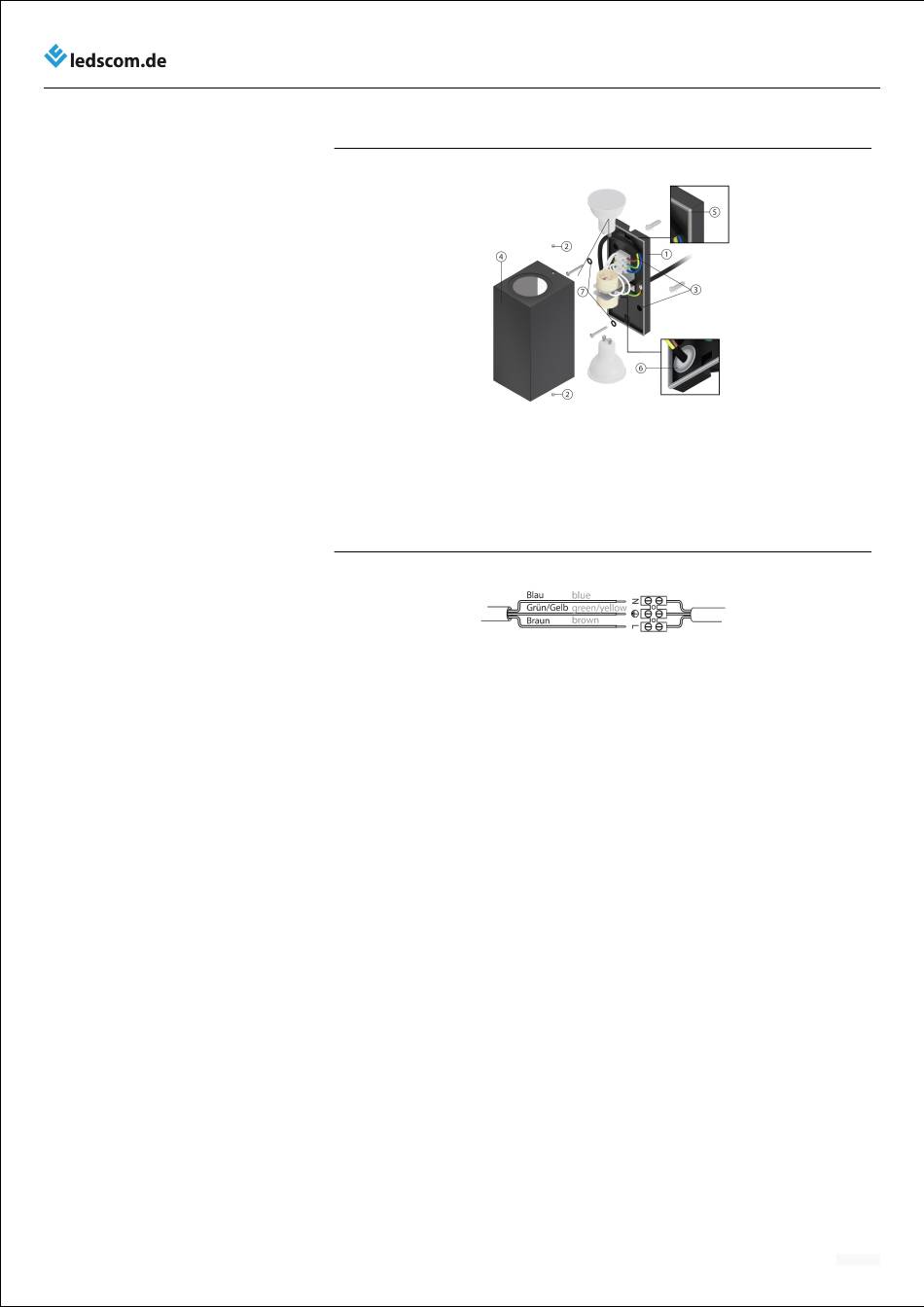

Figur 1
1: Monteringsplatta
2: Skruvar
3: Skruvhål
4: Lampkåpa
Figur 2
Vägglampa (LC-L-284) - Monteringsanvisningar
5: Försegla
6: Försegling av droppar
7: Tätningsringar
09/2024
