1. Odłączyć kabel przyłączeniowy od
strony budynku od sieci i zabezpieczyć go
przed ponownym włączeniem. W tym celu
należy uruchomić odpowiedni wyłącznik w
instalacji domowej.
2. Zdjąć płytę montażową (1), poluzowując
śruby (2). Następnie ostrożnie odłóż
pokrywę lampy (4) na bok, aby nie uległa
uszkodzeniu.
3. Wywierć dwa otwory w podstawie
montażowej i w razie potrzeby umieść je
tam. Wbijanie kołków. Rozmieszczenie
otworów powinno być zgodne z
rozmieszczeniem otworów na śruby (3) na
płycie montażowej. Upewnij się, że kołki są
w jednej płaszczyźnie z podłożem.
4. Przebić korek uszczelniający (6) ostrym
przedmiotem i przeprowadzić przez niego
kabel przyłączeniowy po stronie budynku.
Upewnij się, że kabel przyłączeniowy jest
w pętli skierowanej w dół, aby woda
spływająca po ścianie nie dostała się do
oprawy.
5. Następnie przymocuj płytę montażową
(1) do podstawy montażowej za pomocą
dwóch śrub i uszczelek (5 i 7).
6. Podłącz żyły kabla zgodnie z rys. 2.
7. Wkręć żarówki w gniazda.
8. Założyć pokrywę lampy (4) z powrotem
na płytę montażową (1). Następnie
ponownie dokręć śruby (2), aby
przymocować pokrywę do płyty
montażowej.
Z zastrzeżeniem zmian technicznych
Polski

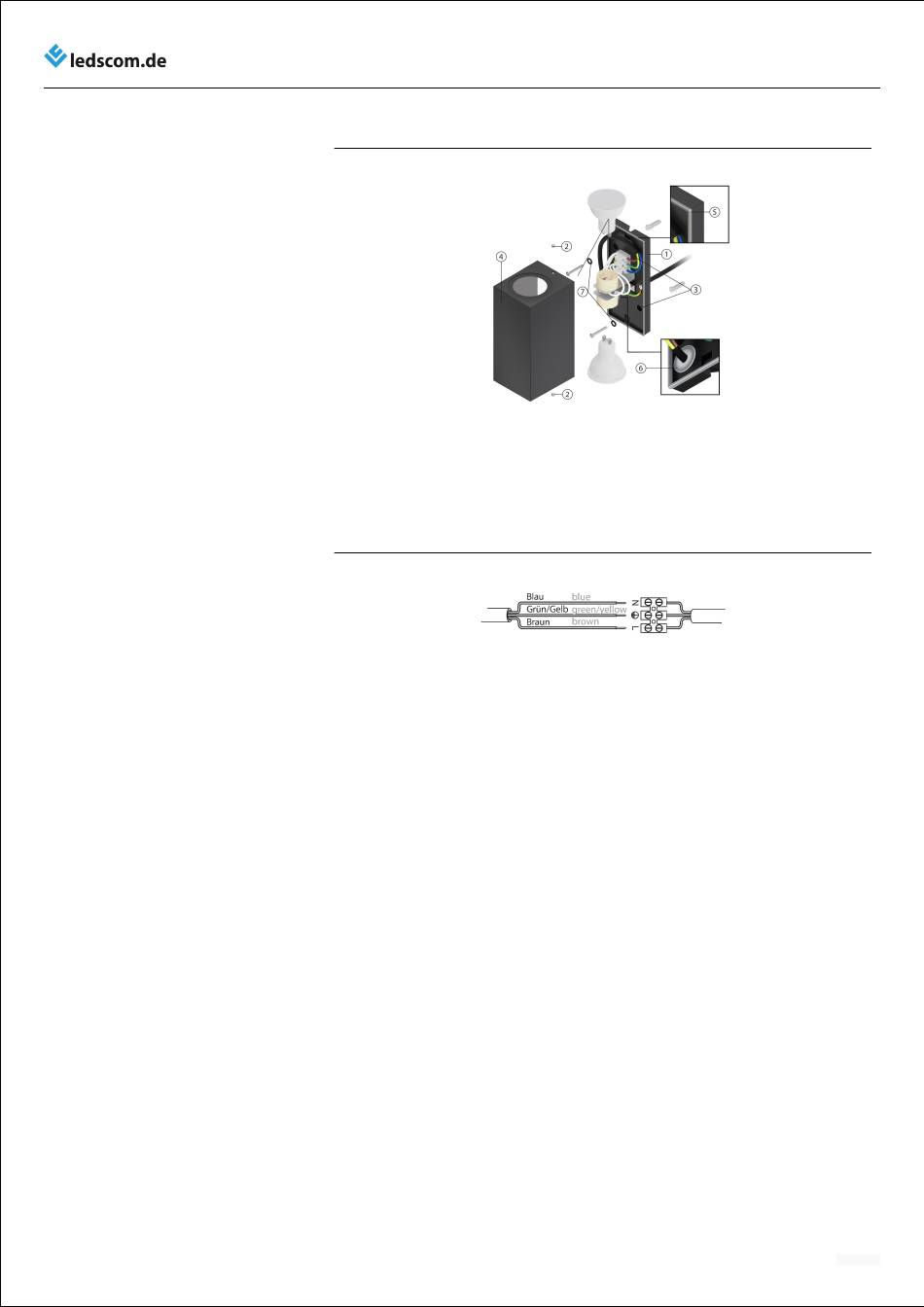

Rysunek 1
1: Płyta montażowa
2: Śruby
3: Otwory na śruby
4: Pokrywa lampy
Rysunek 2
Lampa ścienna (LC-L-284) - Instrukcja montażu
5: Uszczelka
6: Krople uszczelniające
7: Pierścienie uszczelniające
