BEDIENUNGSANLEITUNG
DEMONTAGE
DEMONTAGE DER INDEXSCHIENE
Ziehen Sie ein Ende der Indexschiene nach oben.
DEMONTAGE DES KVUE INSERT
! HINWEIS ! Die nachstehenden Abbildungen beziehen sich auf einen kVue™ Pro Couch Top. Die Demontage
des kVue Insert ist für alle Versionen von kVue gleich.
! WARNUNG ! HEBEN SIE NIEMALS DAS ENDE DES KVUE INSERT AN ! OBWOHL DER MECHANISMUS
ÄUSSERST ROBUST IST, KÖNNEN SICH DIE PASSZAPFEN VERBIEGEN ODER BRECHEN, WODURCH DIE
KVUE-VORRICHTUNG UNBRAUCHBAR WIRD.

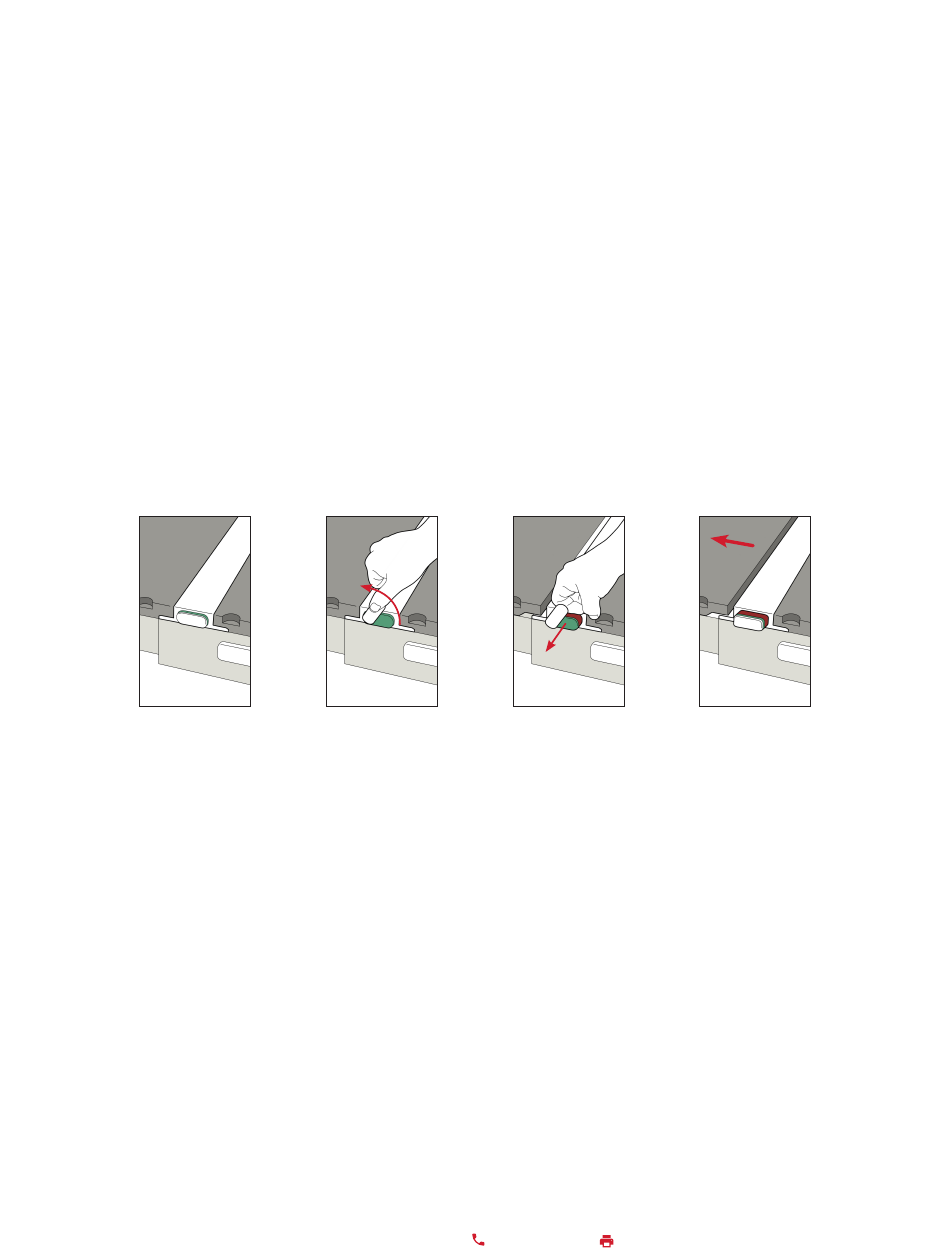

1. Drehen Sie den Hebel gegen den Uhrzeigersinn.
2. Ziehen Sie den gedrehten Hebel von einer Seite von der kVue-Vorrichtung weg, bis sich der kVue Insert löst.
3. Schieben Sie den kVue Insert von der kVue-Vorrichtung weg.
14
PRODUKTFÜHRER UND BEDIENERHANDBUCH – 2007180_IFU, kVue One Proton Couch Top_DE
