BEDIENUNGSANLEITUNG
MONTAGE
MONTAGE DES KVUE ONE PROTON COUCH TOP
Der kVue One Proton Couch Top wird mit (6) M12 x 1,75 Schrauben am Tischfuß montiert. Ziehen Sie die
(6) Schrauben mit 81–95 N-m (60–70 ft-lbs) fest. Die Schrauben sollten von der Festigkeitsklasse 12.9 und einem
Gewinde von mindestens 10 versehen sein.
! HINWEIS ! Der kVue One Proton Couch Top sollte während der Kalibrierung nivelliert werden.
MONTAGE DES KVUE INSERT

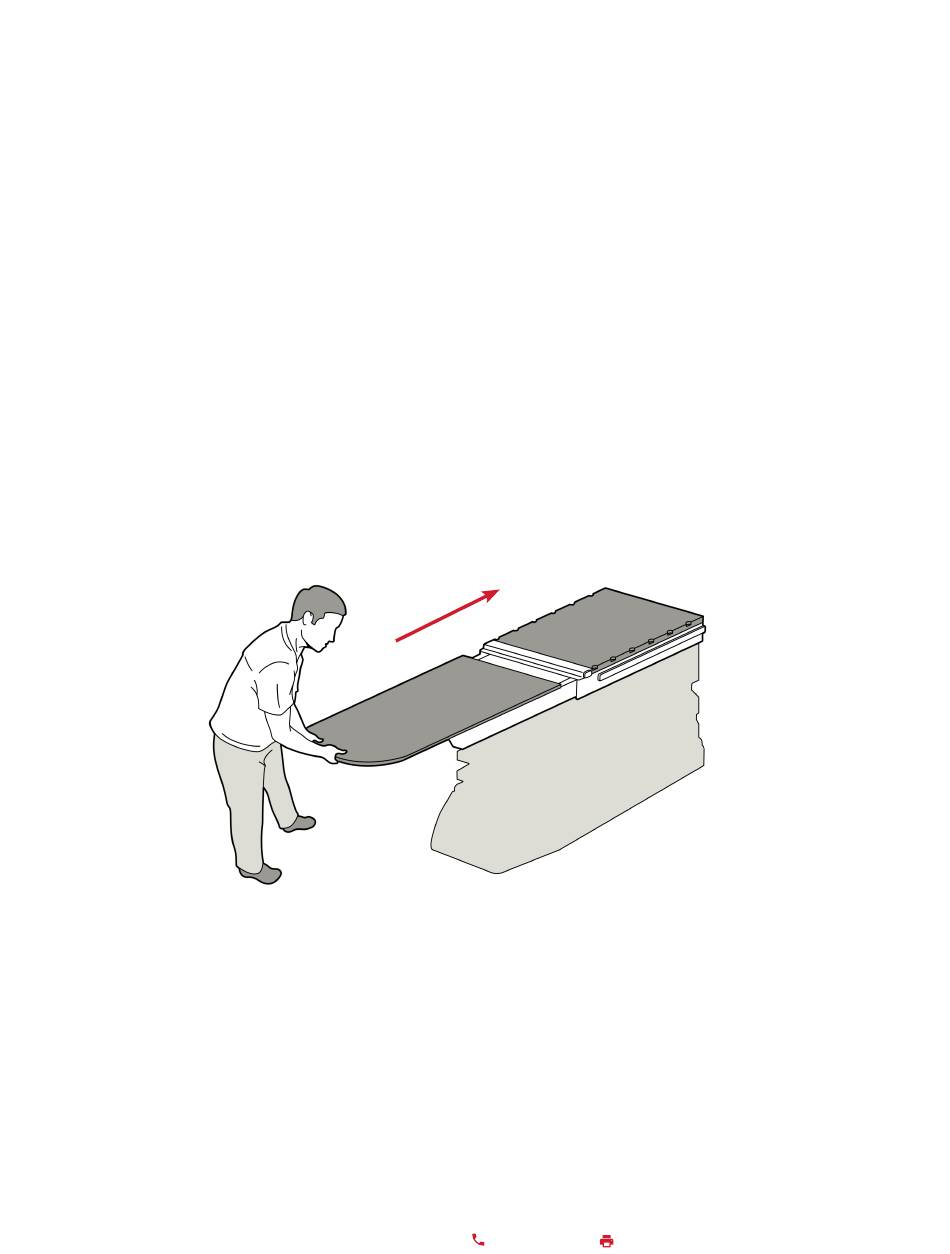

1. Legen Sie den kVue Insert auf den Verbundfuß und richten Sie die zwei Passzapfen an den
Aufnahmebohrungen in der OneTouch Latch aus.
2. Schieben Sie den kVue Insert vom Kopfende der kVue-Vorrichtung direkt in die Aufnahmebohrungen. Wenn
der kVue Insert einrastet, hören Sie ein Klickgeräusch. Bei richtiger Montage ist NUR die grüne Fläche des
Knopfs sichtbar.
12
PRODUKTFÜHRER UND BEDIENERHANDBUCH – 2007180_IFU, kVue One Proton Couch Top_DE
Qfix | 440 Church Road | Avondale, Pennsylvania 19311 USA |
+1 610-268-0585 |
+1 610-268-0588 | www.Qfix.com
