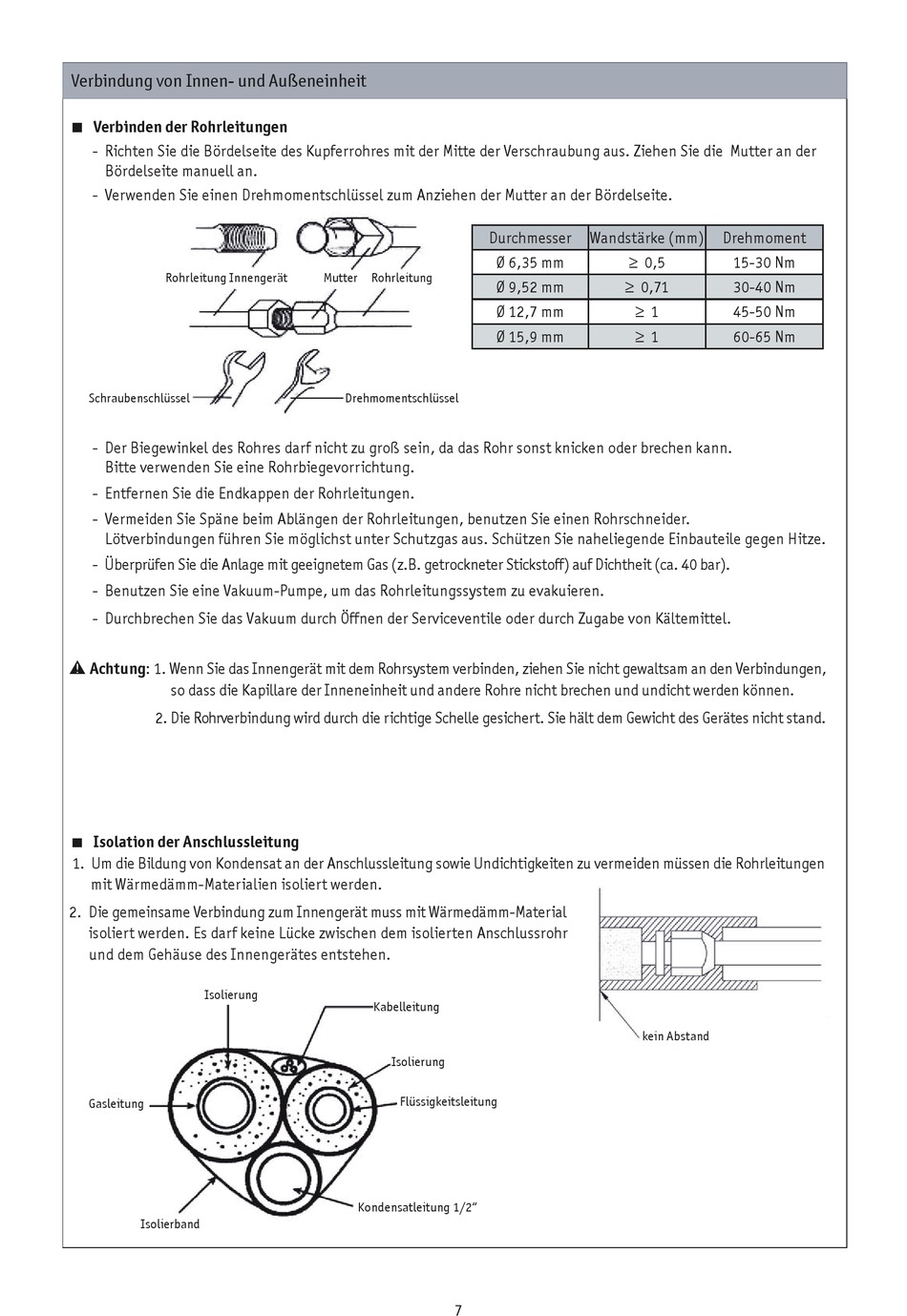

Verbindung von Innen- und Außeneinheit
Verbinden der Rohrleitungen
- Richten Sie die Bördelseite des Kupferrohres mit der Mitte der Verschraubung aus. Ziehen Sie die Mutter an der
Bördelseite manuell an.
- Verwenden Sie einen Drehmomentschlüssel zum Anziehen der Mutter an der Bördelseite.
Rohrleitung Innengerät
Schraubenschlüssel
- Der Biegewinkel des Rohres darf nicht zu groß sein, da das Rohr sonst knicken oder brechen kann.
Bitte verwenden Sie eine Rohrbiegevorrichtung.
- Entfernen Sie die Endkappen der Rohrleitungen.
- Vermeiden Sie Späne beim Ablängen der Rohrleitungen, benutzen Sie einen Rohrschneider.
Lötverbindungen führen Sie möglichst unter Schutzgas aus. Schützen Sie naheliegende Einbauteile gegen Hitze.
- Überprüfen Sie die Anlage mit geeignetem Gas (z.B. getrockneter Stickstoff) auf Dichtheit (ca. 40 bar).
- Benutzen Sie eine Vakuum-Pumpe, um das Rohrleitungssystem zu evakuieren.
- Durchbrechen Sie das Vakuum durch Öffnen der Serviceventile oder durch Zugabe von Kältemittel.
a
Achtung: 1. Wenn Sie das Innengerät mit dem Rohrsystem verbinden, ziehen Sie nicht gewaltsam an den Verbindungen,
so dass die Kapillare der Inneneinheit und andere Rohre nicht brechen und undicht werden können.
2. Die Rohrverbindung wird durch die richtige Schelle gesichert. Sie hält dem Gewicht des Gerätes nicht stand.
Isolation der Anschlussleitung
1. Um die Bildung von Kondensat an der Anschlussleitung sowie Undichtigkeiten zu vermeiden müssen die Rohrleitungen
mit Wärmedämm-Materialien isoliert werden.
2. Die gemeinsame Verbindung zum Innengerät muss mit Wärmedämm-Material
isoliert werden. Es darf keine Lücke zwischen dem isolierten Anschlussrohr
und dem Gehäuse des Innengerätes entstehen.
Isolierung
Gasleitung
Isolierband
Durchmesser
Mutter
Rohrleitung
Drehmomentschlüssel
Kabelleitung
Isolierung
Flüssigkeitsleitung
Kondensatleitung 1/2"
Wandstärke (mm)
Ø 6,35 mm
Ø 9,52 mm
71
Ø 12,7 mm
Ø 15,9 mm
kein Abstand
Drehmoment
15-30 Nm
30-40 Nm
45-50 Nm
60-65 Nm
