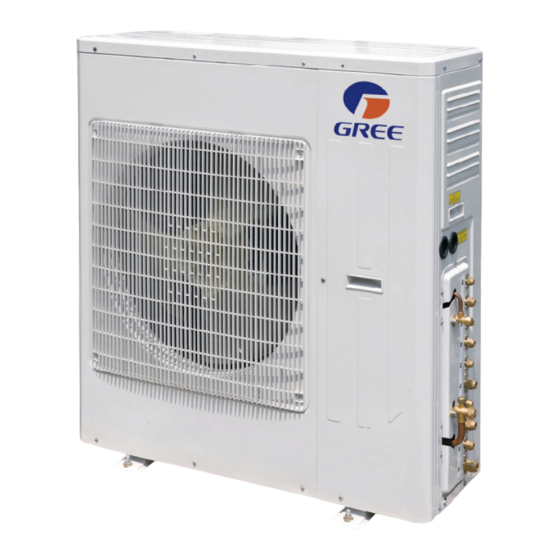

- Seite 1 Installations- und Bedienungsanleitung Aussengeräte für Multi-Inverter-Systeme GWHD-18-NK6OO · GWHD-21-NK6OO GWHD-24-NK6OO · GWHD-28-NK6OO GWHD-36-NK6LO · GWHD-42-NK6LO Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt Spezifikationen Kältemittel R32 Sicherheitshinweise Abmessungen Mindestabstände Wahl des Installationsortes und Vorsichtsmaßnahmen Außengerät aufstellen Elektrische Anschlüsse Schaltpläne Anschluss der Rohrleitungen Kondensatableitung Inbetriebnahme GRUNDLEGENDE INFORMA TIONEN Hinweise Erklärung der Symbole Bezeichnet gefährliche Situationen. Werden sie nicht GEFAHR verhin dert, führen sie zu Tod oder schweren Verletzungen. Bezeichnet gefährliche Situationen. -
Seite 3: Spezifikationen
Spezifikationen für 1-2 Geräte für 2-3 Geräte für 2-3 Geräte für 2-4 Geräte für 2-4 Geräte für 2-5 Geräte Multi Inverter Außengerät Modell GWHD-18-NK6OO GWHD-21-NK6OO GWHD-24-NK6OO GWHD-28-NK6OO GWHD-36-NK6LO GWHD-42-NK6LO Kühlleistung (min.- max.) 5,3 (2,1 - 5,8) 6,1 (2,2 - 8,3) 7,1 (2,3 - 9,2) 8,0 (2,3 - 11,0) 10,5 (2,6 - 12,0) -
Seite 4: Brennbares Kältemittel Gefahrlos Handhaben
Brennbares Kältemittel gefahrlos handhaben n Anforderungen an die Qualifikation von Monteuren und Wartungstechnikern: Alle Personen, die mit oder an der Klimaanlage arbeiten, müssen zu Arbeiten mit Kältesystemen fachgerecht qualifiziert sein. Muss die Wartung oder Instandsetzung der Klimaanlage von anderen Technikern durchgeführt werden, müssen sie unter Aufsicht einer Person arbeiten, die zur Handhabung brennbarer Kältemittel qualifiziert ist. -
Seite 5: Installationsvorbereitung
Installationsvorbereitung Sicherheitshinweise Bitte führen Sie die Installation des Klimagerätes nicht selbst durch. Durch nicht fachgerechte Montage kann es zu Wasserschäden, Stromschlägen oder Brandentwicklung kommen. Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann. Um einen ungehinderten Kondensatbfluss zu ermöglichen, schließen Sie die Abflussleitung bitte gemäß... -
Seite 6: Abmessungen
Abmessungen GWHD(14)NK6OO(LC)(LH) GWHD(14)NK6OO(LC) GWHD(18)NK6OO(LC)(LH) GWHD(18)NK6OO(LC) GWHD-18-NK6OO GWHD-21-NK6OO / GWHD-24-NK6OO / GWHD-28-NK6OO GWHD( 1)NK6OO(LC)(LH) GWHD( 4)NK6OO(LC)(LH) GWHD( 8)NK6OO(LC)(LH) - Seite 7 Abmessungen 1016 GWHD-36_42-NK6LO 1016 1098 1098...
-
Seite 8: Mindestabstände
Mindestabstände Die angegebenen Mindestabstände dürfen nicht unterschritten werden, um die sichere Funktion des Gerätes und seine ordnungsgemäße Installation und Wartung zu gewährleisten. Abstand min. 50 cm Abstand min. 30 cm Wandabstand min. 30 cm Abstand min. 30 cm Abstand min. 30 cm n Hinweise zur Installation und Umstellung Befolgen Sie die folgenden Hinweise, um den gefahrlosen Betrieb sicherzustellen. -
Seite 9: Wahl Des Installationsortes Und Vorsichtsmaßnahmen
Wahl des Installationsortes und Vorsichtsmaßnahmen Wahl des Installationsortes des Klimagerätes a Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. -
Seite 10: Außengerät Aufstellen
INSTALLATION INSTALLATION Bei der Installation der Außeneinheit halten Sie die erforderlichen Sicherheitsmaßnahmen ein. Außeneinheit aufstellen Außeneinheit aufstellen Vergewissern Sie sich, dass der Sockel mindestens ein Vierfaches d es Gerätegewichtes tragen kann. Schritt 1: Sockel für die Außeneinheit befestigen. Schritt 1: Sockel für die Außeneinheit befestigen. Die Außeneinheit sollte mindesten 3 cm über dem (Geeigneten Sockel je nach Aufstellungsort wählen.) (Geeigneten Sockel je nach Aufstellungsort wählen.) -
Seite 11: Elektrische Anschlüsse
Elektrische Anschlüsse 1. Entfernen Sie den Griff am rechten Seitenteil des Außengeräts (eine Schraube). 2. Entfernen Sie die Kabelklemme, verbinden Sie das Stromanschlusskabel mit dem Anschluss an der Klemmleiste und fixieren Sie das Kabel. Die Verkabelung muss mit der der Inneneinheit übereinstimmen. Beachten Sie hierzu den Anschlussplan des Innengerätes. -
Seite 12: Schaltpläne
Schaltpläne GWHD-18-NK6OO GWHD-21-NK6OO / GWHD-24-NK6OO POWER TERMINAL MAGNETIC RING BLOCK EXHAUST BN(BK) AC-L TEMP. SENSOR OUTROOM T-SENSOR TEMP. SENSOR YEGN YEGN OUTTUBE BU BN TEMP. SENSOR TERMINAL BLOCK MAGNETIC RING 4-WAY N(1) 4WAY VALVE YEGN BU BN COMP TERMINAL BLOCK ELECTRONIC ELECTRONIC ELECTRONIC... - Seite 13 Schaltpläne GWHD-28-NK6OO POWER MAGNETIC TERMINAL RING EXHAUST BLOCK TEMP. SENSOR BN(BK) AC-L OUTROOM T-SENSOR TEMP. SENSOR YEGN OUTTUBE YEGN TEMP. SENSOR BU BN TERMINAL BLOCK MAGNETIC RING 4-WAY 4WAY N(1) VALVE YEGN COMP BU BN TERMINAL BLOCK N(1) MAGNETIC COMP. RING ELECTRONIC ELECTRONICE LECTRONIC...
- Seite 14 Schaltpläne GWHD-42-NK6LO MAGNETIC MAGNETIC POWER TERMINAL RING RING BLOCK BN(BK) AC-L L-OUT AC-L Main Board N-OUT HIGH PRESSURE YEGN SWITCH YEGN MAGNETIC RING MAGNETIC TERMINAL BLOCK RING N(1) 4WAY 4-WAY VALVE OPTIONAL ELECTRONIC YEGN EXPANSION VALVE D (yellow) MAGNETIC TERMINAL BLOCK RING N(1) U(BU)
-
Seite 15: Anschluss Der Rohrleitungen
Abstand zwischen der Innen- und Rohrende mit d Bemerkung Außeneinheit messen. aufweiten. Ein Fehler beim Bördeln der Rohrenden ist die gängigste Ursache für U Bördeln von Rohrenden Rohre mit Rohrschneidewerkzeug Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeit auf die erforderlichen Längen Bö... -
Seite 16: Installation Des Außengeräts
Installation des Außengeräts Kondensatableitung Während des Heizens oder der Abtauung bildet sich am Wärmetauscher des Außengeräts Kondensat, das durch einen Schlauch vom Aufstellungsort weg geleitet wird. Die Grundplatte des Außengerätes bildet eine Auffangwanne mit verschiedenen geeignete Anschlussmöglichkeiten für den Kondensatablassstutzen (Ø 28 mm/Ø 42 mm). Der Stutzen wird mit der beigefügten Dichtung montiert. -
Seite 17: Inbetriebnahme
Inbetriebnahme Die Inbetriebnahme führt der Ersteller der Anlage oder ein autorisierter Sachkundigen entsprechend der Bescheinigung über die Erstinbetriebnahme durch. Sie ist entsprechend zu dokumentieren. Dichtheitsprüfung und Evakuieren - Am Außengerät sind rechts unten die Kältemittelventile, das größere ND-Ventil und das kleinere HD-Ventil. Service- anschlüsse sind mit Kappen verschlossen. -
Seite 18: Information Für Den Anlagenbetreiber
Hinweise Testlauf Das Gerät läuft im normalen Kühlmodus. Es soll geprüft werden: - Dichtigkeit der Kältemittelleitungen - Gleichmäßiger Lauf der Kompressoren und der Ventilatoren - Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil - Alle Funktionen und Programmabläufe am Innengerät - Saugdruck und Verdampferüberhitzung Information für den Anlagenbetreiber Dem Anlagenbetreiber/Benutzer die Funktionen und die Verwendung des Klimagerätes, auch mit Hilfe dieser Anleitung,... - Seite 20 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
