WABROTECH WT202 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für WT202:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

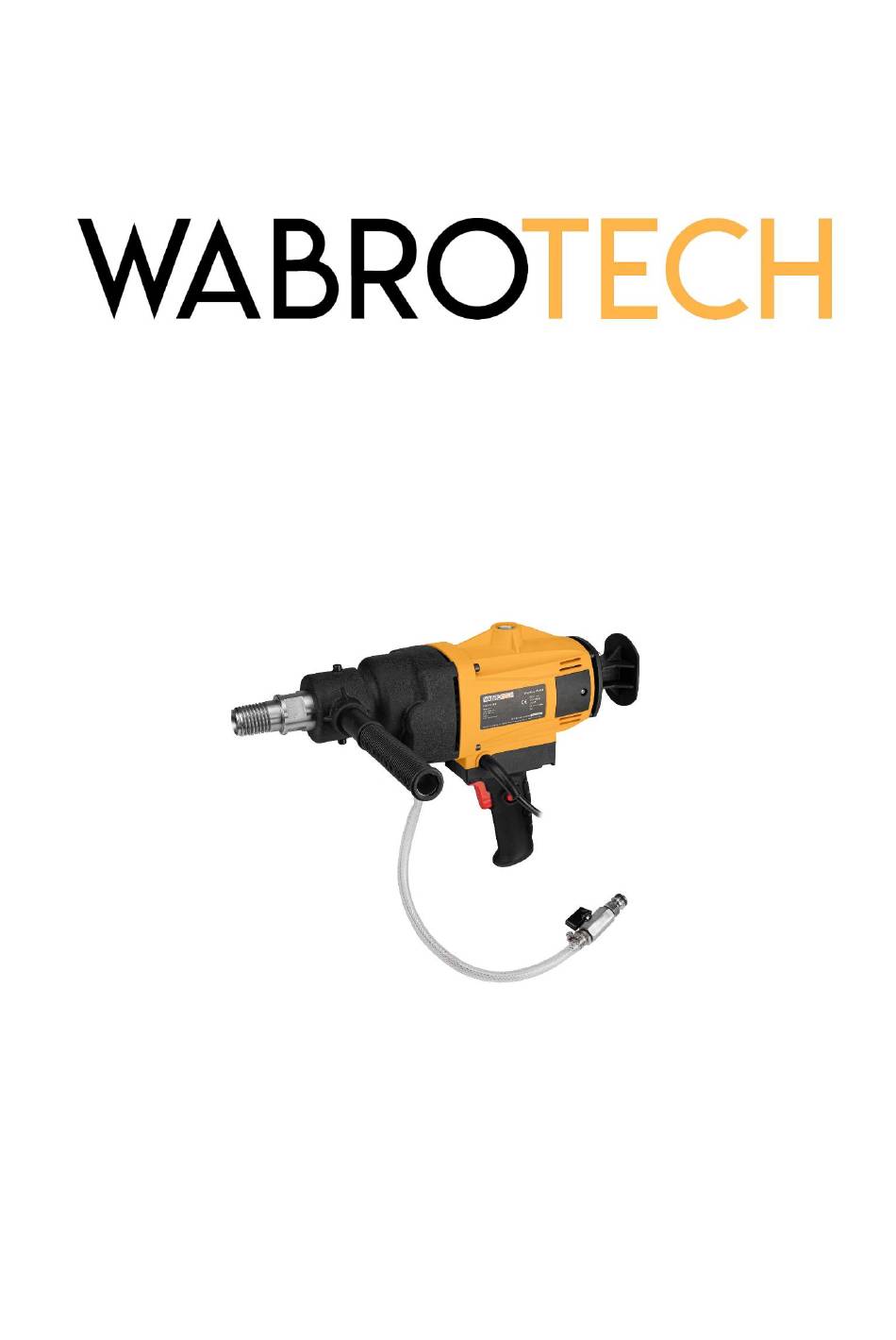

MODELL WT202
DE
BEDIENUNGSANLEITUNG FÜR DIAMANTBOHRGERÄT
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WABROTECH WT202

Inhaltszusammenfassung für WABROTECH WT202

  • Seite 1 MODELL WT202 BEDIENUNGSANLEITUNG FÜR DIAMANTBOHRGERÄT...
  • Seite 3 Bitte lesen Sie dieses Handbuch und bewahren Sie es auf. Lesen Sie die Anleitung sorgfältig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten. Schützen Sie sich und andere, indem Sie alle Sicherheitshinweise befolgen. Die Nichtbeachtung der Anweisungen kann zu Personen- und/oder Sachschäden führen! Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

  • Seite 4: Inhaltsverzeichnis

    WT202 DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: ................4 1. SICHERHEITSTIPPS ................................4 2. WT202 KONSTRUKTION ..............................10 3. SPEZIFIKATIONEN ................................. 11 4. ZWECK DES BETONBOHRGERÄTS ..........................11 5. DIAMANT-KERNBOHREN ............................... 11 6. SCHÄRFEN EINES STUMPFEN BOHRERS ......................... 12 7.

  • Seite 6: Definitionen Der In Der Anleitung Verwendeten Piktogramme

    DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: HANDBUCH LESEN STAUBMASKEN VERWENDEN AUGENSCHUTZ VERWENDEN SCHUTZHANDSCHUHE TRAGEN BEMERKUNG! ERDUNG Warnung vor elektrischem Schlag VERWENDEN Warnung vor beweglichen Teilen Getrennt lagern und Warnung vor Explosionsgefahr umweltgerecht entsorgen Bitte beachten Sie die mit diesem Symbol im Text gekennzeichneten Anfahrtsbeschreibungen! 1.
  • Seite 7 B. Der Kontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken sollte vermieden werden. Das Risiko eines Stromschlags ist größer, wenn der Körper des Benutzers geerdet ist. C. Das Gerät sollte vor Regen und Feuchtigkeit geschützt werden. Wasser, das in das Elektrowerkzeug eindringt, erhöht das Risiko eines Stromschlags.
  • Seite 8 B. Verwenden Sie kein Elektrowerkzeug, dessen Ein-/Ausschalter beschädigt ist. Ein Elektrowerkzeug, das nicht ein- oder ausgeschaltet werden kann, ist gefährlich und muss repariert werden. C. Ziehen Sie vor dem Einstellen des Werkzeugs, dem Wechseln des Zubehörs oder dem Anhalten des Werkzeugs den Netzstecker und/oder entfernen Sie den Akku. Diese Vorsichtsmaßnahme verhindert, dass das Elektrowerkzeug unbeabsichtigt eingeschaltet wird.

  • Seite 9: Brand- Und Explosionsgefahr

    • Wir empfehlen Ihnen, beim Bohren von Hand einen Bohrer mit einem maximalen Durchmesser von 80 mm zu verwenden. BRAND- UND EXPLOSIONSGEFAHR Brennbare Dämpfe von Lösungsmitteln und Farben im Arbeitsbereich können sich entzünden oder explodieren. So verhindern Sie einen Brand oder eine Explosion: Arbeiten Sie nicht in der Nähe von brennbaren und brennbaren Materialien in der Nähe von offenen Flammen oder Zündquellen, z.

  • Seite 10: Gefahr Durch Bewegliche Teile

    Substanzen oder Alkohol stehen. Biegen Sie den Schlauch nicht oder biegen Sie ihn nicht übermäßig. Setzen Sie das Kabel keinen Temperaturen oder Spannungen aus, die über den von WABROTECH empfohlenen Werten liegen Verwenden Sie das Kabel nicht zum Bewegen oder Heben von Geräten.

  • Seite 11: Persönliche Schutzausrüstung (Psa)

    PERSÖNLICHE SCHUTZAUSRÜSTUNG (PSA) Tragen Sie im Arbeitsbereich geeignete Schutzausrüstung, um schwere Verletzungen wie Augenverletzungen, Hörverlust, giftige Dämpfe und Verbrennungen zu vermeiden. Zu diesen Maßnahmen gehören unter anderem: Schutzbrille, Atemschutzgerät, Schutzkleidung und Handschuhe gemäß den Empfehlungen des Herstellers und Lösungsmittel. Beim Betrieb von Elektrowerkzeugen sollten Sie wachsam sein, vorsichtig mit dem, was Sie tun, und den gesunden Menschenverstand einsetzen.

  • Seite 12: Wt202 Konstruktion

    2. WT202 KONSTRUKTION Spindel Sie hat ein internes Gewinde von ½” und ein externes Gewinde von 1 ”. Typenschild Informationen über die Parameter der Maschine. Vorderer Griff Ein Kunststoffgriff, der dabei hilft, die Maschine zu stabilisieren. Durch Unterstützung des Arms am Griff unterstützen wir die Arbeit mit der Pistolenhandgriff Maschine.

  • Seite 13: Spezifikationen

    3. SPEZIFIKATIONEN Motormodell / Leistung WT202/2300 W Spannung/Frequenz/Sicherung 230V/50Hz/20C (Typenschild der Maschine prüfen) 22mm - 168mm (Hartgestein, Stahlbeton) / 22mm- Bereich der Bohrdurchmesser 202mm Maximale Drehzahl 1400 U/min Anbringen des Bohrers Außengewinde: 1 " – Innengewinde: " PRCD Kupplung Mechanisch...

  • Seite 14: Schärfen Eines Stumpfen Bohrers

    3. Wenn Sie mit dem Bohren fertig sind, üben Sie konstanten Druck aus. 4. Halten Sie die Maschine beim Durchbrechen auf der anderen Seite fest und reduzieren Sie den Druck. WARNUNG: Halten Sie Ihr Gesicht immer von der Maschine fern. Die imprägnierten Gesenksegmente im Diamantkernbohrer arbeiten nach dem Prinzip der kontrollierten Erosion.

  • Seite 15: Kontrolltätigkeiten

    wieder einsatzbereit zu machen, drücken Sie die Taste "RESET". Wenn die Warnleuchte immer noch nicht aufleuchtet, liegt keine Stromversorgung im Stromnetz an oder es liegt ein Kurzschluss im System vor. Die Taste "TEST" wird verwendet, um die Spannung zu trennen. 9.

  • Seite 16: Kompatibilität

    Drehmomentstufen zu rutschen. In diesem Fall empfehlen wir Ihnen, Ihre Maschine warten zu lassen. 12. Kompatibilität Das Bohrgerät ist kompatibel mit dem WT45S-Stativ und dem WABROTECH 11L Hydronet. Um das Bohrgerät auf einem Ständer zu montieren, verwenden Sie eine 62-mm-Klemme...

  • Seite 17: Fehlerbehebung

    13. FEHLERBEHEBUNG Problem Verursachen Lösung Bohrgerät funktioniert nicht Netzkabel schlecht Schieben Sie den Stecker tiefer in die angeschlossen oder beschädigt Steckdose Überprüfen Sie das Netzkabel Es liegt keine Netzspannung an der Prüfen Sie die Spannung an der Steckdose Steckdose an oder ob die Sicherung ausgelöst hat Verschlissene Motorbürsten Ersetzen Sie die Bürsten durch neue...
  • Seite 19 Diagramm und CE-Erklärung...
  • Seite 21 MODELL WT45S BEDIENUNGSANLEITUNG FÜR BOHRSTÄNDER...
  • Seite 22 Bitte lesen Sie dieses Handbuch und bewahren Sie es auf. Lesen Sie die Anleitung sorgfältig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten. Schützen Sie sich und andere, indem Sie alle Sicherheitshinweise befolgen. Die Nichtbeachtung der Anweisungen kann zu Personen- und/oder Sachschäden führen! Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
  • Seite 23 WT45S DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: ................4 1. SICHERHEITSTIPPS ................................4 2. INHALT DES KITS ................................7 3. ZUSAMMENBAU DES STATIVS VOR DEM GEBRAUCH ....................... 7 4. KOMPATIBILITÄT................................9 5. INSTALLATION UND BETRIEB MIT ANKERN ........................9 6.

  • Seite 25: Definitionen Der In Der Anleitung Verwendeten Piktogramme

    DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: HANDBUCH LESEN STAUBMASKEN VERWENDEN AUGENSCHUTZ TRAGEN SCHUTZHANDSCHUHE TRAGEN BEMERKUNG! ERDUNG Elektrische Strom-Feuerwarnung VERWENDEN Bitte beachten Sie die mit diesem Getrennt lagern und Symbol im Text gekennzeichneten umweltgerecht entsorgen Anfahrtsbeschreibungen! 1. SICHERHEITSTIPPS Allgemeine Sicherheitshinweise für Elektrowerkzeuge Beachten Sie die Sicherheitshinweise in der Bedienungsanleitung des Werkzeugs, das auf diesem Bohrständer installiert werden soll.
  • Seite 26 hohen Temperaturen geschützt und von Öl, scharfen Kanten oder beweglichen Teilen des Geräts ferngehalten werden. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags. E. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein Verlängerungskabel, das auch für den Außenbereich geeignet ist. Die Verwendung des richtigen Verlängerungskabels (für den Außenbereich geeignet) verringert das Risiko eines Stromschlags.
  • Seite 27 D. Bewahren Sie Elektrowerkzeuge außerhalb der Reichweite von Kindern auf, wenn sie nicht verwendet werden. Stellen Sie das Tool nicht Personen zur Verfügung, die damit nicht vertraut sind oder diese Regeln nicht gelesen haben. Elektrowerkzeuge, die von unerfahrenen Personen verwendet werden, sind gefährlich. E.

  • Seite 28: Inhalt Des Kits

    2. INHALT DES KITS Der Bohrständer besteht aus folgenden Komponenten: • Stativlift mit Führung, • Stativfuß, • Räder • Bohrgeräteklemme mit Befestigungselementen, • Vorschub-Griff, • Griff • Befestigungsschrauben, • Ein Satz offener Schlüssel und Inbusschlüssel, • Befestigungsschrauben für Stativführungen, • Verankerungsset mit Ankern.
  • Seite 29 2. Anbringen der Stativführung. A. Setzen Sie die Führungen – mit Zahnstange und Ritzel – in den Fuß des Stativs ein und achten Sie darauf, dass die Löcher in der Führungslinie mit dem Verriegelungsloch im Stativfuß und der Führung zur Einstellung des Neigungswinkels übereinstimmen. B.

  • Seite 30: Kompatibilität

    6. Montage des Transportgriffs. Befestigen Sie den Griff an der Rückseite des Stativlifts, damit Sie das Stativ während der Arbeit bewegen können. Das Stativ ist nun startklar. Achten Sie darauf, dass alle Komponenten fest verschraubt sind. 4. KOMPATIBILITÄT Das Stativ ist mit zwei Größen von Bohrklemmen erhältlich: 60 mm und 62 mm. Wählen Sie den richtigen Durchmesser der Montagehalterung, um die Kompatibilität mit dem Bohrgerät zu gewährleisten.

  • Seite 31: Wartungsarbeiten

    • Setzen Sie die größere Unterlegscheibe und Mutter auf den Drehstift und ziehen Sie die Überwurfmutter bis zum Anschlag fest. 6. WARTUNGSARBEITEN Das Stativ WT 45S ist für den Langzeiteinsatz mit minimalem Wartungsaufwand konzipiert. Eine regelmäßige Wartung wird jedoch empfohlen, um sicherzustellen, dass es immer betriebsbereit ist. 7.
  • Seite 32 DIAGRAMM PRODUCER: WABRO s.c. ul. Arki Bożka 2A 41-910 Bytom, Poland office@wabrotech.com...
