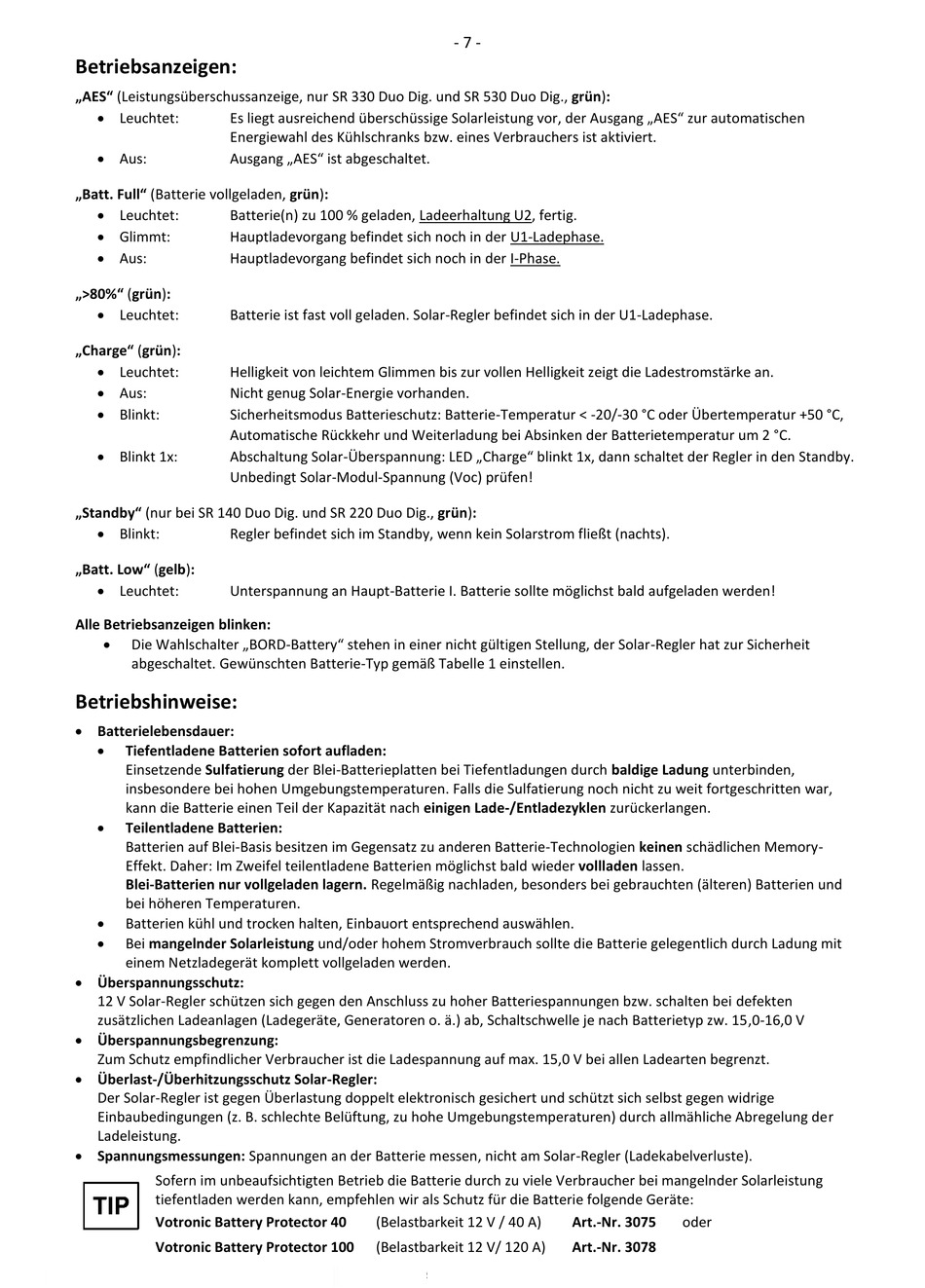

Betriebsanzeigen:
„AES" (Leistungsüberschussanzeige, nur SR 330 Duo Dig. und SR 530 Duo Dig., grün):
Leuchtet:
Es liegt ausreichend überschüssige Solarleistung vor, der Ausgang „AES" zur automatischen
Energiewahl des Kühlschranks bzw. eines Verbrauchers ist aktiviert.
Aus:
Ausgang „AES" ist abgeschaltet.
„Batt. Full" (Batterie vollgeladen, grün):
Leuchtet:
Batterie(n) zu 100 % geladen, Ladeerhaltung U2, fertig.
Glimmt:
Hauptladevorgang befindet sich noch in der U1-Ladephase.
Aus:
Hauptladevorgang befindet sich noch in der I-Phase.
„>80%" (grün):
Leuchtet:
Batterie ist fast voll geladen. Solar-Regler befindet sich in der U1-Ladephase.
„Charge" (grün):
Leuchtet:
Helligkeit von leichtem Glimmen bis zur vollen Helligkeit zeigt die Ladestromstärke an.
Aus:
Nicht genug Solar-Energie vorhanden.
Blinkt:
Sicherheitsmodus Batterieschutz: Batterie-Temperatur < -20/-30 °C oder Übertemperatur +50 °C,
Automatische Rückkehr und Weiterladung bei Absinken der Batterietemperatur um 2 °C.
Blinkt 1x:
Abschaltung Solar-Überspannung: LED „Charge" blinkt 1x, dann schaltet der Regler in den Standby.
Unbedingt Solar-Modul-Spannung (Voc) prüfen!
„Standby" (nur bei SR 140 Duo Dig. und SR 220 Duo Dig., grün):
Blinkt:
Regler befindet sich im Standby, wenn kein Solarstrom fließt (nachts).
„Batt. Low" (gelb):
Leuchtet:
Unterspannung an Haupt-Batterie I. Batterie sollte möglichst bald aufgeladen werden!
Alle Betriebsanzeigen blinken:
Die Wahlschalter „BORD-Battery" stehen in einer nicht gültigen Stellung, der Solar-Regler hat zur Sicherheit
abgeschaltet. Gewünschten Batterie-Typ gemäß Tabelle 1 einstellen.
Betriebshinweise:
Batterielebensdauer:
Tiefentladene Batterien sofort aufladen:
Einsetzende Sulfatierung der Blei-Batterieplatten bei Tiefentladungen durch baldige Ladung unterbinden,
insbesondere bei hohen Umgebungstemperaturen. Falls die Sulfatierung noch nicht zu weit fortgeschritten war,
kann die Batterie einen Teil der Kapazität nach einigen Lade-/Entladezyklen zurückerlangen.
Teilentladene Batterien:
Batterien auf Blei-Basis besitzen im Gegensatz zu anderen Batterie-Technologien keinen schädlichen Memory-
Effekt. Daher: Im Zweifel teilentladene Batterien möglichst bald wieder vollladen lassen.
Blei-Batterien nur vollgeladen lagern. Regelmäßig nachladen, besonders bei gebrauchten (älteren) Batterien und
bei höheren Temperaturen.
Batterien kühl und trocken halten, Einbauort entsprechend auswählen.
Bei mangelnder Solarleistung und/oder hohem Stromverbrauch sollte die Batterie gelegentlich durch Ladung mit
einem Netzladegerät komplett vollgeladen werden.
Überspannungsschutz:
12 V Solar-Regler schützen sich gegen den Anschluss zu hoher Batteriespannungen bzw. schalten bei defekten
zusätzlichen Ladeanlagen (Ladegeräte, Generatoren o. ä.) ab, Schaltschwelle je nach Batterietyp zw. 15,0-16,0 V
Überspannungsbegrenzung:
Zum Schutz empfindlicher Verbraucher ist die Ladespannung auf max. 15,0 V bei allen Ladearten begrenzt.
Überlast-/Überhitzungsschutz Solar-Regler:
Der Solar-Regler ist gegen Überlastung doppelt elektronisch gesichert und schützt sich selbst gegen widrige
Einbaubedingungen (z. B. schlechte Belüftung, zu hohe Umgebungstemperaturen) durch allmähliche Abregelung der
Ladeleistung.
Spannungsmessungen: Spannungen an der Batterie messen, nicht am Solar-Regler (Ladekabelverluste).
Sofern im unbeaufsichtigten Betrieb die Batterie durch zu viele Verbraucher bei mangelnder Solarleistung
tiefentladen werden kann, empfehlen wir als Schutz für die Batterie folgende Geräte:
Votronic Battery Protector 40
Votronic Battery Protector 100
- 7 -
(Belastbarkeit 12 V / 40 A)
(Belastbarkeit 12 V/ 120 A)
Art.-Nr. 3075
oder
Art.-Nr. 3078
