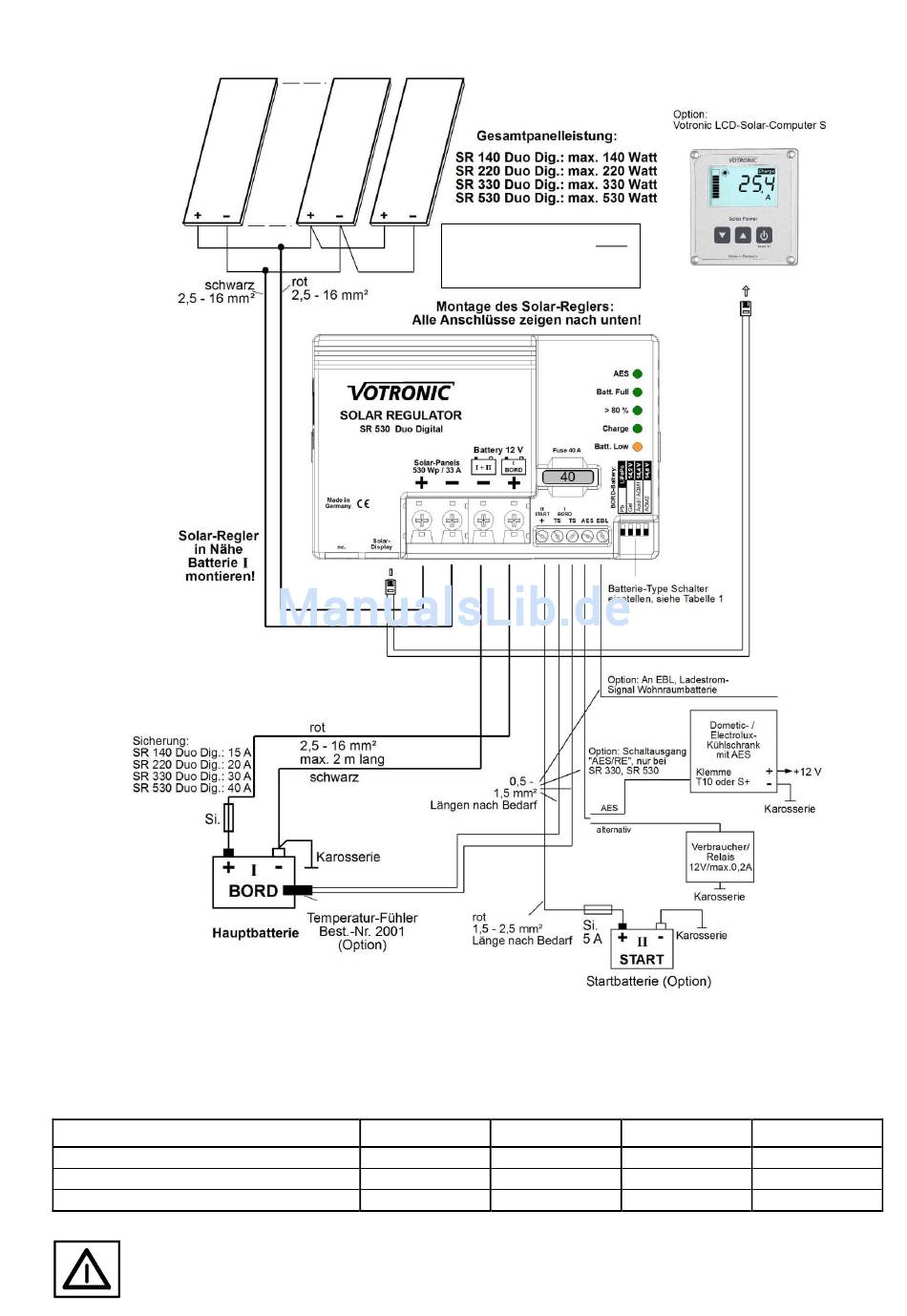

Anschluss-
Schema:
Hinweis:
Anschlussschema zeigt die maximale Anschlussbelegung zum Betrieb aller vorhandenen Funktionen des Solar-
Reglers. Die minimale Anschlussbelegung besteht aus den Solarpaneleingängen („+" und „-") und den Anschlüssen
der Hauptbatterie.
Sicherungen möglichst direkt nahe an den Batterien anschließen (Kabelschutz!).
Erforderliche Kabelquerschnitte, Hinweise
+/- Panel-Leitungen, Länge nach Bedarf
+/- Batterie I-Leitungen, max. 2m lang
Sicherung nahe Batterie I
Trennrelais:
Das in den meisten Fahrzeugen vorhandene Trennrelais (es verbindet zur Ladung durch die Lichtmaschine
die Bordbatterie bei laufendem Fahrzeugmotor mit der Start-Batterie; im Anschlussplan nicht
eingezeichnet) kann selbstverständlich weiter verwendet werden.
- 3 -
Panel „-" Anschlüsse nicht
mit Masse/Karosserie/
Batterie „-" verbinden!
SR 140 Duo Dig.
SR 220 Duo Dig.
2
2,5-4 mm
4-6 mm
2
2,5-4 mm
4-6 mm
15 A
20 A
SR 330 Duo Dig.
2
2
6-10 mm
2
2
6-10 mm
30 A
SR 530 Duo Dig.
2
10-16 mm
2
10-16 mm
40 A
