- Seite 1 Information PowerParts 60314910033 05. 2013 3.211.977 977* www.ktm.com...
- Seite 2 Le rogamos seguir las instrucciones para el montaje. A fin de garantizar la máxima seguridad y un funcionamiento correcto es imprescindible acudir a un concesionario autorizado de KTM para obtener el mejor asesoramiento técnico e instalar correctamente las KTM PowerParts.
-
Seite 3: Montage

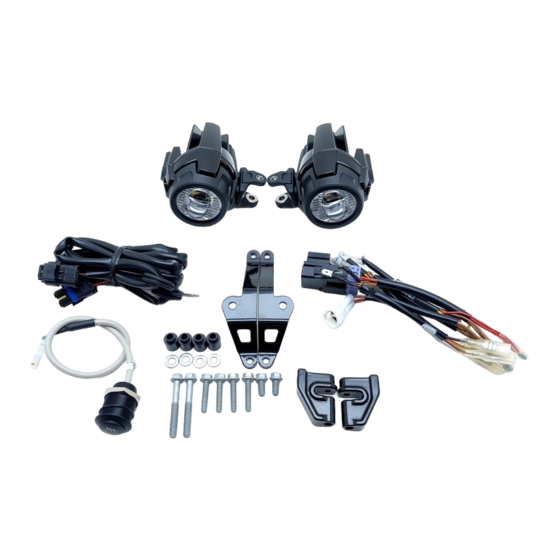

Lieferumfang: 2x Nebelscheinwerfer (1) 60314910100 1x Kabelstrang (2) 60311910000 1x Schalter (3) 60311910010 1x Montagekit (4) 60314910044 4x Schraube M5x25 (5) 0025050256 2x Schraube M6x12 (6) 0025060126 2x Schraube M6x45 (7) 0025060456 2x Gelenkstück (8) 60314910040 2x Nordlockscheiben M6 (9) 50233041000 2x Unterlegscheibe M6 (10) 0988060121... - Seite 4 - Schrauben (16) entfernen. Drehmoment für Zusammenbau: 3,5 Nm - Schrauben (17) beidseitig entfernen. Drehmoment für Zusammenbau: 3,5 Nm - Seitenverkleidung (18) beidseitig nach unten und vorne abnehmen. - Schrauben (19) beidseitig entfernen. Drehmoment für Zusammenbau: 6 Nm - Tankabdeckung (20) abnehmen. - Schraube (21) beidseitig entfernen.
- Seite 5 - Stecker (24) der Blinker beidseitig abstecken. - Schrauben (25) entfernen. Drehmoment für Zusammenbau: 3,5 Nm - Lufteinlass (26) und Abdeckgitter (27) abnehmen. - Schrauben (28) entfernen und Innenverkleidung (29) abnehmen. Drehmoment für Zusammenbau: 3,5 Nm - Schrauben (30) entfernen und Windschild abnehmen. Drehmoment für Zusammenbau: 3,5 Nm - Schrauben (31) beidseitig entfernen und Scheinwerfermaske nach vorne schwenken.
- Seite 6 - Mit einem Kegelbohrer ein Loch an der Position A oder B in die Cockpitverkleidung (33) bohren (Ø 24mm). Beim Bohren darauf achten, keine Bauteile zu beschädigen. - 12V-Steckdose montieren. - Schalter (3) einsetzen und mit der Mutter des Schalters befestigen. HINWEIS: Bei eingeschaltenen Nebelscheinwerfern leuchtet der Schalter grün.
- Seite 7 - Kabel beidseitig wie dargestellt in Richtung Scheinwerfer verlegen. Sicherstellen, dass die Kabel nicht geknickt oder geklemmt werden können. - Halteblech (14) mit Original-Schraube (34) montieren. - Relais (35) des Kabelstrangs am Halteblech (14) montieren. - Stecker (36) beider Nebelscheinwerfer mit den passenden Steckern am Kabelstrang verbinden.
- Seite 8 Leuchtweite der Nebelscheinwerfer einstellen: - Fahrzeug auf einer waagrechten Fläche vor einer hellen Mauer abstellen und in der Höhe der Nebelscheinwerfer eine Markierung anbringen. - Eine weitere Markierung mit dem Abstand B=5cm unterhalb der ersten Markierung anbringen. - Fahrzeug im Abstand A=5m senkrecht vor die Mauer stellen und die Nebelscheinwerfer einschalten.
