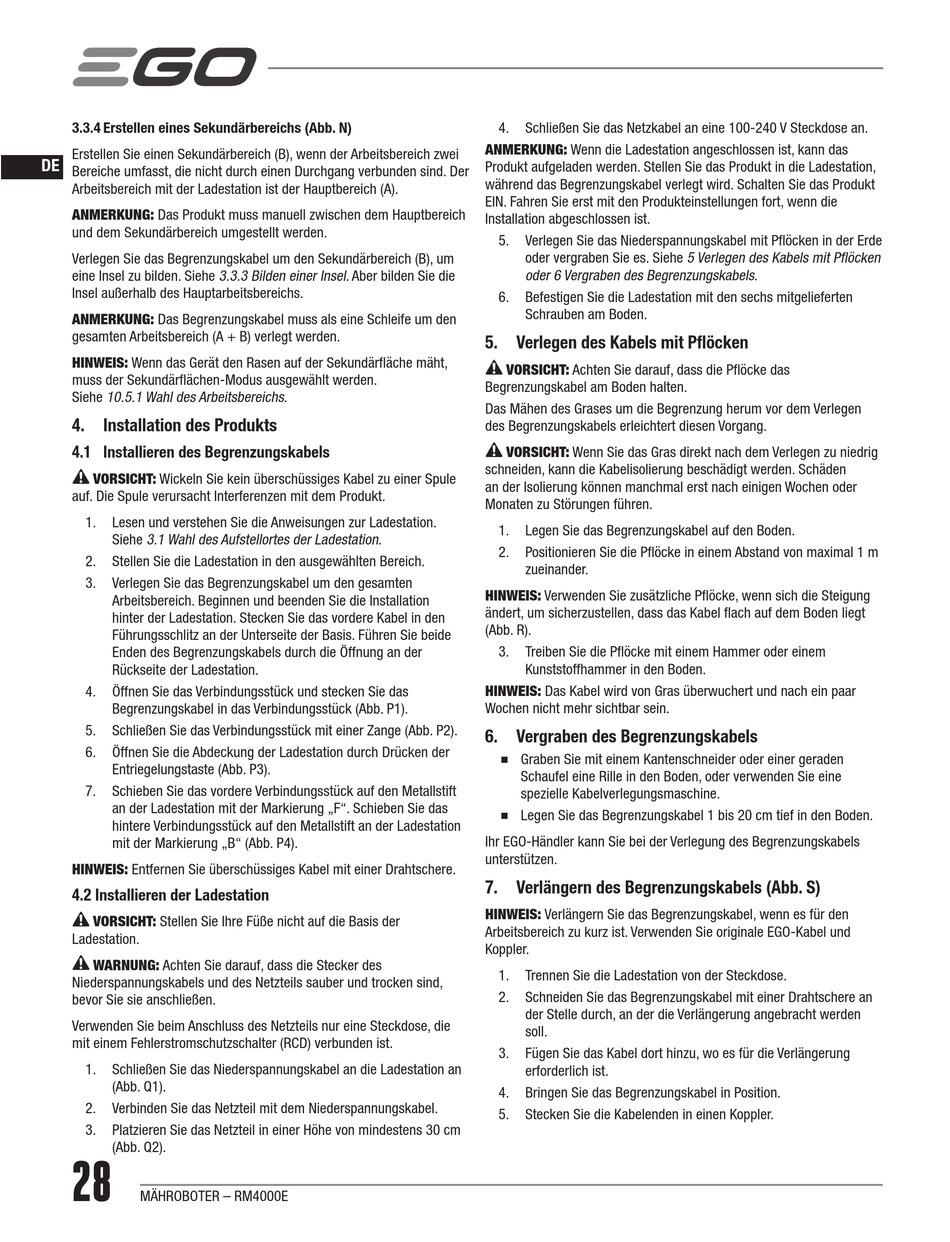

3.3.4 Erstellen eines Sekundärbereichs (Abb. N)
Erstellen Sie einen Sekundärbereich (B), wenn der Arbeitsbereich zwei
DE
Bereiche umfasst, die nicht durch einen Durchgang verbunden sind. Der
Arbeitsbereich mit der Ladestation ist der Hauptbereich (A).
ANMERKUNG: Das Produkt muss manuell zwischen dem Hauptbereich
und dem Sekundärbereich umgestellt werden.
Verlegen Sie das Begrenzungskabel um den Sekundärbereich (B), um
eine Insel zu bilden. Siehe 3.3.3 Bilden einer Insel . Aber bilden Sie die
Insel außerhalb des Hauptarbeitsbereichs.
ANMERKUNG: Das Begrenzungskabel muss als eine Schleife um den
gesamten Arbeitsbereich (A + B) verlegt werden.
HINWEIS: Wenn das Gerät den Rasen auf der Sekundärfläche mäht,
muss der Sekundärflächen-Modus ausgewählt werden.
Siehe 10.5.1 Wahl des Arbeitsbereichs .
4. Installation des Produkts
4.1 Installieren des Begrenzungskabels
VORSICHT: Wickeln Sie kein überschüssiges Kabel zu einer Spule
auf. Die Spule verursacht Interferenzen mit dem Produkt.
1.
Lesen und verstehen Sie die Anweisungen zur Ladestation.
Siehe 3.1 Wahl des Aufstellortes der Ladestation .
2.
Stellen Sie die Ladestation in den ausgewählten Bereich.
3.
Verlegen Sie das Begrenzungskabel um den gesamten
Arbeitsbereich. Beginnen und beenden Sie die Installation
hinter der Ladestation. Stecken Sie das vordere Kabel in den
Führungsschlitz an der Unterseite der Basis. Führen Sie beide
Enden des Begrenzungskabels durch die Öffnung an der
Rückseite der Ladestation.
4.
Öffnen Sie das Verbindungsstück und stecken Sie das
Begrenzungskabel in das Verbindungsstück (Abb. P1).
5.
Schließen Sie das Verbindungsstück mit einer Zange (Abb. P2).
6.
Öffnen Sie die Abdeckung der Ladestation durch Drücken der
Entriegelungstaste (Abb. P3).
7.
Schieben Sie das vordere Verbindungsstück auf den Metallstift
an der Ladestation mit der Markierung „F". Schieben Sie das
hintere Verbindungsstück auf den Metallstift an der Ladestation
mit der Markierung „B" (Abb. P4).
HINWEIS: Entfernen Sie überschüssiges Kabel mit einer Drahtschere.
4.2 Installieren der Ladestation
VORSICHT: Stellen Sie Ihre Füße nicht auf die Basis der
Ladestation.
WARNUNG: Achten Sie darauf, dass die Stecker des
Niederspannungskabels und des Netzteils sauber und trocken sind,
bevor Sie sie anschließen.
Verwenden Sie beim Anschluss des Netzteils nur eine Steckdose, die
mit einem Fehlerstromschutzschalter (RCD) verbunden ist.
1.
Schließen Sie das Niederspannungskabel an die Ladestation an
(Abb. Q1).
2.
Verbinden Sie das Netzteil mit dem Niederspannungskabel.
3.
Platzieren Sie das Netzteil in einer Höhe von mindestens 30 cm
(Abb. Q2).
28
MÄHROBOTER – RM4000E
4.
Schließen Sie das Netzkabel an eine 100-240 V Steckdose an.
ANMERKUNG: Wenn die Ladestation angeschlossen ist, kann das
Produkt aufgeladen werden. Stellen Sie das Produkt in die Ladestation,
während das Begrenzungskabel verlegt wird. Schalten Sie das Produkt
EIN. Fahren Sie erst mit den Produkteinstellungen fort, wenn die
Installation abgeschlossen ist.
5.
Verlegen Sie das Niederspannungskabel mit Pflöcken in der Erde
oder vergraben Sie es. Siehe 5 Verlegen des Kabels mit Pflöcken
oder 6 Vergraben des Begrenzungskabels .
6.
Befestigen Sie die Ladestation mit den sechs mitgelieferten
Schrauben am Boden.
5. Verlegen des Kabels mit Pflöcken
VORSICHT: Achten Sie darauf, dass die Pflöcke das
Begrenzungskabel am Boden halten.
Das Mähen des Grases um die Begrenzung herum vor dem Verlegen
des Begrenzungskabels erleichtert diesen Vorgang.
VORSICHT: Wenn Sie das Gras direkt nach dem Verlegen zu niedrig
schneiden, kann die Kabelisolierung beschädigt werden. Schäden
an der Isolierung können manchmal erst nach einigen Wochen oder
Monaten zu Störungen führen.
1.
Legen Sie das Begrenzungskabel auf den Boden.
2.
Positionieren Sie die Pflöcke in einem Abstand von maximal 1 m
zueinander.
HINWEIS: Verwenden Sie zusätzliche Pflöcke, wenn sich die Steigung
ändert, um sicherzustellen, dass das Kabel flach auf dem Boden liegt
(Abb. R).
3.
Treiben Sie die Pflöcke mit einem Hammer oder einem
Kunststoffhammer in den Boden.
HINWEIS: Das Kabel wird von Gras überwuchert und nach ein paar
Wochen nicht mehr sichtbar sein.
6. Vergraben des Begrenzungskabels
◾
Graben Sie mit einem Kantenschneider oder einer geraden
Schaufel eine Rille in den Boden, oder verwenden Sie eine
spezielle Kabelverlegungsmaschine.
◾
Legen Sie das Begrenzungskabel 1 bis 20 cm tief in den Boden.
Ihr EGO-Händler kann Sie bei der Verlegung des Begrenzungskabels
unterstützen.
7. Verlängern des Begrenzungskabels (Abb. S)
HINWEIS: Verlängern Sie das Begrenzungskabel, wenn es für den
Arbeitsbereich zu kurz ist. Verwenden Sie originale EGO-Kabel und
Koppler.
1.
Trennen Sie die Ladestation von der Steckdose.
2.
Schneiden Sie das Begrenzungskabel mit einer Drahtschere an
der Stelle durch, an der die Verlängerung angebracht werden
soll.
3.
Fügen Sie das Kabel dort hinzu, wo es für die Verlängerung
erforderlich ist.
4.
Bringen Sie das Begrenzungskabel in Position.
5.
Stecken Sie die Kabelenden in einen Koppler.
