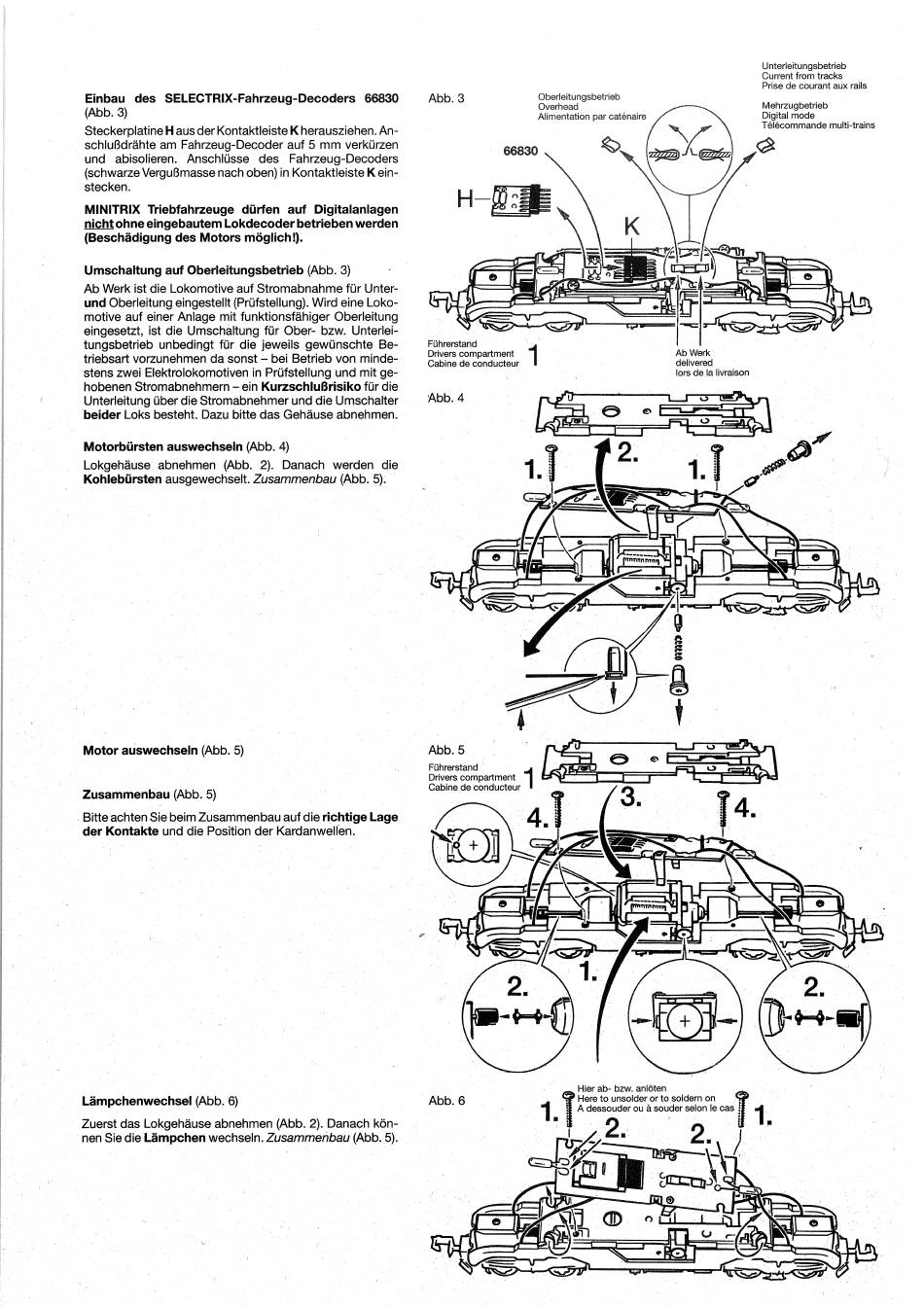

Einbau
des SELECTRlX-Fahrzeug-Decoders
(Abb. 3)
Steckerplatine H aus der Kontaktleiste K herausziehen. An-
schlußdrähte am Fahrzeug-Decoder auf 5 mm verkürzen
und abisolieren.
Anschlüsse
(schwarze Vergußmasse nach oben) in Kontaktleiste K ein-
stecken.
Triebfahrzeuge
dürfen
night ohne eingebautem
Lokdecoder
(Beschädigung
des Motors möglich!).
Umschaltung
auf Oberleitungsbetrieb
Ab Werk ist die Lokomotive
auf Stromabnahme
und Oberleitung eingestellt (Prüfstellung). Wird eine Loko-
motive auf einer Anlage mit funktionsfähiger
eingesetzt, ist die Umschaltung für Ober- bzw. Unterlei-
tungsbetrieb unbedingt für die jeweils gewünschte Be-
triebsart
vorzunehmen
da sonst
stens zwei Elektrolokomotiven in Prüfstellung und mit ge-
hobenen
Stromabnehmern
—ein Kurzschlußrisiko
Unterleitung über die Stromabnehmer und die Umschalter
beider
Loks besteht.
Dazu bitte
Motorbürsten
auswechseln
(Abb. 4)
Lokgehäuse abnehmen (Abb. 2). Danach werden die
Kohlebürsten
ausgewechselt. Zusammenbau (Abb. 5).
Motor auswechseln
(Abb. 5)
Zusammenbau
(Abb. 5)
Bitte achten Sie beim Zusammenbau
der Kontakte
und die Position
der Kardanwellen.
Lämpchenwechsel
(Abb. 6)
Zuerst das Lokgehäuse abnehmen (Abb. 2). Danach kön-
nen Sie die Lämpchen wechseln. Zusammenbau (Abb. 5).
