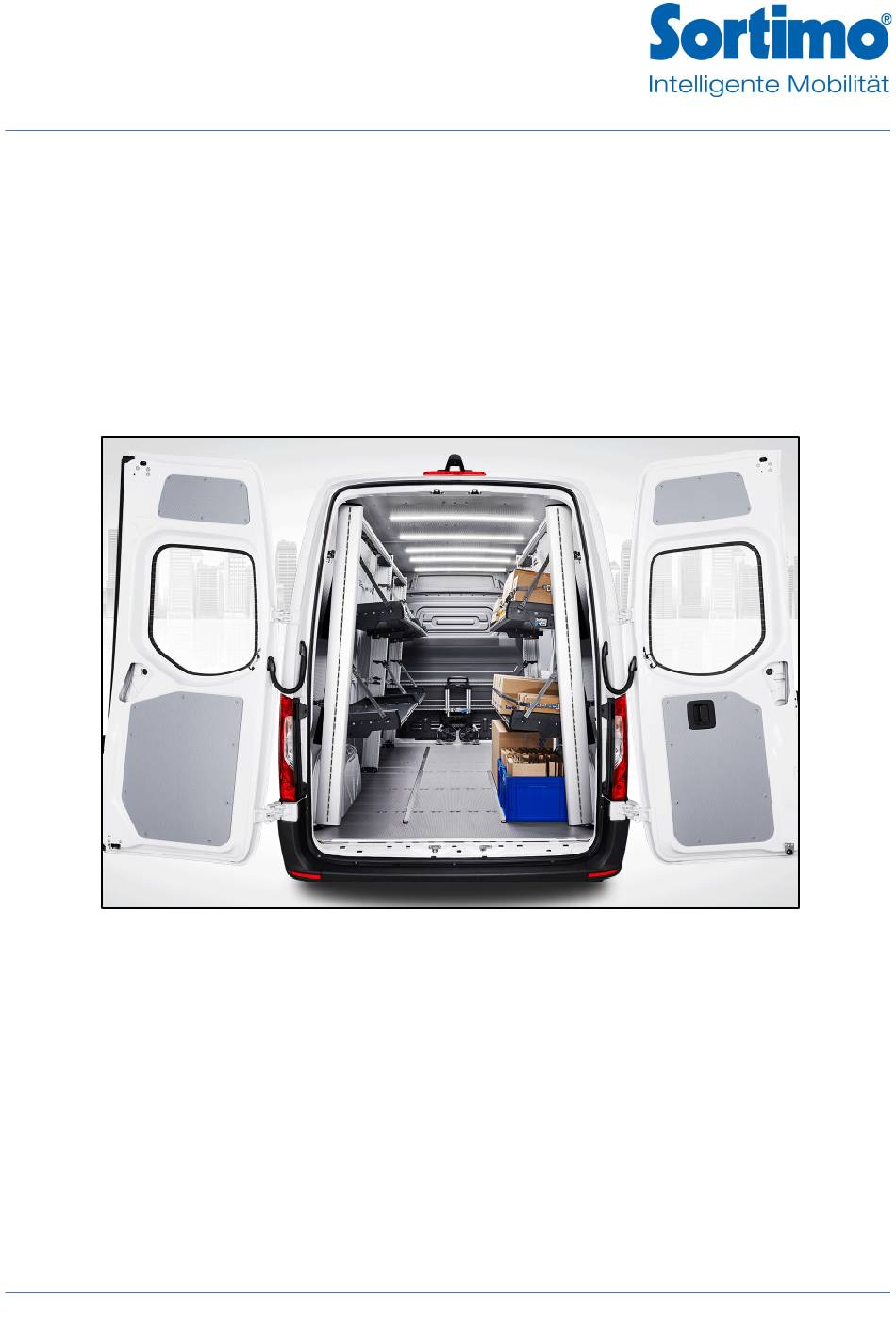

- Seite 1 Sortimo International GmbH Dreilindenstraße 5 D-86441 Zusmarshausen direct@sortimo.de mySortimo.de Gebrauchsanleitung GA 00031 / 2024.04.10 / Rev.3 / de / SAP 6000013138...
-
Seite 2: Inhaltsverzeichnis
Gastransport ........................... 9 Transportvorschrift .......................... 9 Entsorgung ............................9 Traglasten ............................10 Zurrfähigkeit ............................10 Feldbelastung ............................ 11 Einstellung FR5 ..........................12 Bedienung FR5 ..........................13 Zubehör FR5 ............................14 Einzelzurrpunkte ........................... 14 Rahmentraverse ..........................14 Alu-Anschlagleiste ......................... 14 © Sortimo International GmbH... -
Seite 3: Warnhinweise Und Symbole
Vorsicht! Das Missachten der Hinweise kann Personen- und /oder Sachschaden verursachen! Wichtig! Das Missachten kann zu Sachschaden führen! Information! Empfehlung und Tipps! Symbole Dieses Symbol weist darauf hin, dass die Schraubenbefestigung nur handfest angezogen werden darf! © Sortimo International GmbH... -
Seite 4: Hinweise Zum Dokument
Falls andere Drehmomente benötigt werden, sind diese in der Anleitung, mit angegeben! Bestimmungsgemäße Verwendung Die Zielgruppe des FR5 Systems sind Kurier-, Express- und Paketdienste. Das FR5 System ist für sicheren Transport von Paketen bestimmt. Wenn das FR5 System verwendet wird, dann muss eine Geeignete Trennwand installiert sein. -
Seite 5: Vorhersehbarer Fehlgebrauch
Während der Fahrt sind Personen im Laderaum verboten. Egal ob mit oder ohne • Rückhaltesystem, zusätzliche Sitzgelegenheiten sind im Laderaum untersagt. Reparieren: Reparaturarbeiten dürfen ausschließlich von Sortimo-Partnern durchgeführt werden. • Hinaufsteigen: Bestandteile der Fahrzeugeinrichtung wie z.B. Fachböden dürfen nicht als Treppe oder •... -
Seite 6: Anforderung An Den Nutzer
Wenn ein Sicherheitskennzeichen nicht vorhanden oder nicht lesbar ist, dieses erneuern. Klebschilder Im Fahrzeug sind an verschiedenen Stellen Klebeschilder angebracht. Diese Klebeschilder gehören zur Anleitung. Die Klebschilder müssen lesbar sein, bei Unleserlichkeit müssen diese erneuert werden. © Sortimo International GmbH... -
Seite 7: Ladung Sichern
Sichern Sie alle Gegenstände im Laderaum gegen Kippen und Verrutschen. • • Sichern Sie Ladung innerhalb der Fahrzeugeinrichtung formschlüssig. Kontrollieren Sie die Ladungssicherung vor Beginn jeder Fahrt. • Beachten Sie bei der Ladungssicherung die geltenden Gesetze nach StVO §22, 23 und StVZO § 30, 31. © Sortimo International GmbH... -
Seite 8: Fahrzeugeinrichtung Prüfen, Pflege Uns Wartung
Reinigen Sie die Fahrzeugeinrichtung, in regelmäßigen Abständen, mit einem feuchten Tuch. Vermeiden Sie stark ätzende Reinigungsmittel, um Schäden an der Fahrzeugeinrichtung zu verhindern. Reparatur: Reparaturarbeiten dürfen ausschließlich von Sortimo-Partnern durchgeführt werden. Wartung: Wartungsarbeiten dürfen ausschließlich von Sortimo-Partnern durchgeführt werden. Verwendungsgrenzen Gefahr! Das maximale zugelassene Ladegewicht darf nicht überschritten werden! -
Seite 9: Gastransport
Reklamationen sind unverzüglich an den Frachtführer zu richten. • Verpackungsmaterial nach örtlichen / nationalen Vorschriften entsorgen. Entsorgung Die Sortimo Fahrzeugeinrichtung „FR5“ besteht aus recycelbaren Materialien wie Aluminium, Stahl oder hochwertigen Kunststoffen. Die Fahrzeugeinrichtung kann am Ende des Anwenderzyklus umweltschonend wiederverwertet werden. •... -
Seite 10: Traglasten
In der Folgenden Tabelle sind alle Bauteile aufgelistet, welche ProSafe Zurrpunkte besitzen. Bezeichnung Maximal Belastung Rahmen 200 daN Rahmentraverse 200 daN Bodenplatte/SoboPro 200 daN Verzurrschiene 200 daN Bodenverzurrschiene 200 daN Spannstange <1,8 m → 300 daN ≥1,8 m – 2,2 m →200 daN © Sortimo International GmbH... -
Seite 11: Feldbelastung
Profilen, welche mit der Montage und Ladungssicherungsboden direkt verbunden sind. Jedes Feld, kann maximal mit 200 kg belastet werden. Rasterhöhe Nummer des Feldes Feld Maximale Belastung Profil Wichtig! • Maximale Zuladung und maximale Achslast des Fahrzeugs beachten! © Sortimo International GmbH... -
Seite 12: Einstellung Fr5
Verletzungsgefahr durch falsche Montage oder Einstellung! FR5 System ausschließlich von Sortimo-Vertragspartner montieren und einstellen • lassen! FR5 System Einstellen: Das FR5 System hat verschiedene Varianten eingestellt zu werden. a, Fachboden vertikal positionieren, b, Fachboden horizontal positionieren, c, Fachboden neigen. © Sortimo International GmbH... -
Seite 13: Bedienung Fr5
Entnahme der noch vorhandenen Ladung, Entnahme von angebrachten L-Boxxen und SR-Boxxen. • Fachboden ausklappen: Fachboden zum Ausklappen, in einer Bewegung nach vorne ziehen. Fachboden einklappen: Fachboden zum Einklappen, nach oben drücken. Der Fachboden arretiert automatisch in der Endposition. © Sortimo International GmbH... -
Seite 14: Zubehör Fr5
Zubehör FR5 Einzelzurrpunkte Individuell positionierbar an den Seitenprofilen. Rahmentraverse Zurroptionen über die komplette Fachbodenbreite, zusätzliche Stabilität. Alu-Anschlagleiste Begrenzer für Ladegut am Fahrzeugboden. © Sortimo International GmbH...
