Seite 3
Warnhinweise und Symbole Diese Anleitung enthält Hinweise auf mögliche Gefahren, die bei unsachgemäßem Einsatz und/oder durch unsachgemäßes Verhalten auftreten können. Folgende Hinweise werden unterschieden: Gefahr! Das Missachten der Warnung kann schweren Personen- und/oder schweren Sachschaden verursachen! Vorsicht! Das Missachten der Hinweise kann Personen- und /oder Sachschaden verursachen! Wichtig! Das Missachten kann zu Sachschaden führen! Information!
Seite 4
Wichtig! Achten Sie auf die Einhaltung, der Festgelegten Drehmomente zur Schraubenbefestigung. M5 = 4 Nm ±10% M6 = 7,5 Nm ±10% M8 = 20 Nm ±10% Falls andere Drehmomente benötigt werden, sind diese in der Anleitung, mit angegeben! Sicherheitskennzeichen Vorsicht! Wenn Sicherheitskennzeichen unleserlich sind oder am Produkt nicht mehr vorhanden sind, könne gefährliche...
Seite 5
Benötigtes Werkzeug Werkzeug: Größe: Bild: Innensechskant Gr. 4 Schraubendreher oder Gr. 5 Bit- Einsatz oder Nuss Torx T 40 Schraubendreher oder Bit- Einsatz oder Nuss Drehmomentschlüssel 7 – 25 Nm Werkzeug für SW 10 Schraubenbefestigung SW 13 Messmittel Profile vorbereiten Befestigungsschuh fixieren Befestigungsschuh Befestigungsschuh an Profil fixieren.
Seite 6
Information! Position ermitteln. Es gibt zwei verschiedene Einbauadapter. Je nach Konfiguration, den benötigten Adapter einsetzen. Zum Messen der Rasterhöhe eignet sich der Sortimo-Meterstab. Einbauadapter in das Profil einsetzen. Bei Einrasten ist ein „Click“ zu hören. Einbauadapter positionieren. Durch Drücken auf die Fläche „Press“...
Seite 7

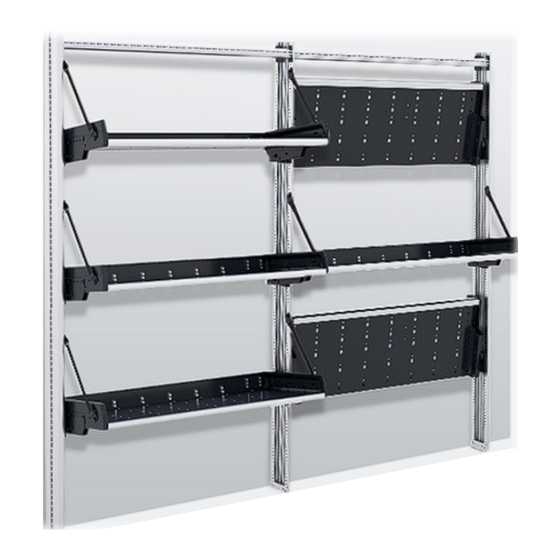

FR5 System Montieren Lieferumfang: M5x8 M6x12 M6x20 M6x12 4,8x16 14x10x0,2 6,4x18x1,6...
Seite 14
Befestigung Sicherheitsaufkleber 1. Belastungsaufkleber befestigen Belastungsaufkleber an den linken Rand jedes Fachbodens kleben. Art. Nr: 801017308 2. Logo befestigen FR5 Logo parallel zum Boden, im oberen Bereich des Seitenprofils aufkleben. Das Logo mittig auf dem Profil ausrichten. Art. Nr: 6000012958...
Seite 15
FR5 System einstellen Das FR5 System bietet verschiedene Einstellmöglichkeiten. Nachfolgend sind die wichtigsten erklärt: 1, Fachbodenhöhe einstellen 2, Fachboden horizontal einstellen 3, Neigung des Fachbodens anpassen Vorsicht! Quetsch durch falsche Positionierung Finger können durch zu geringen Abstand gequetscht werden. •...
Seite 16
2, Fachboden horizontal einstellen Wichtig! Sachschaden durch Kollision. Wenn der Abstand zwischen Fachboden und Fahrzeugwand zu gering ist, besteht Kollisionsgefahr. Abstand mindestens 5 mm einhalten. Funktionskontrolle durchführen. Den Fachboden, in umgekehrter Reihenfolge wie Aufbau demontieren. Den Fachboden horizontal, auf die gewünschte Position, verschieben.
