FARAD BARS BS 111 - 2 Einbauanleitung
Quicklinks
Evolution Srl unipersonale, Via A. De Gasperi 26, 12040 Sanfrè (CN) Italy
www.faradworld.com
5
Istruzioni di montaggio
I
Instrukcja montażu
P
G
Fitting instructions
Inbouwhandleiding
NL
REV 002
BS 111 - 2
FIAT 500 L 2012 >
FIAT 500 L TREKKING 2013 >
FIAT 500 L LIVING 2013 >
20/04/5015
+39 0172 58575
F
Instructions de montage
D
Einbauanleitung
E
Instrucciones de montaje
Montageanvisnin
SWE
1 / 20
Verwandte Anleitungen für FARAD BARS BS 111 - 2
Inhaltszusammenfassung für FARAD BARS BS 111 - 2

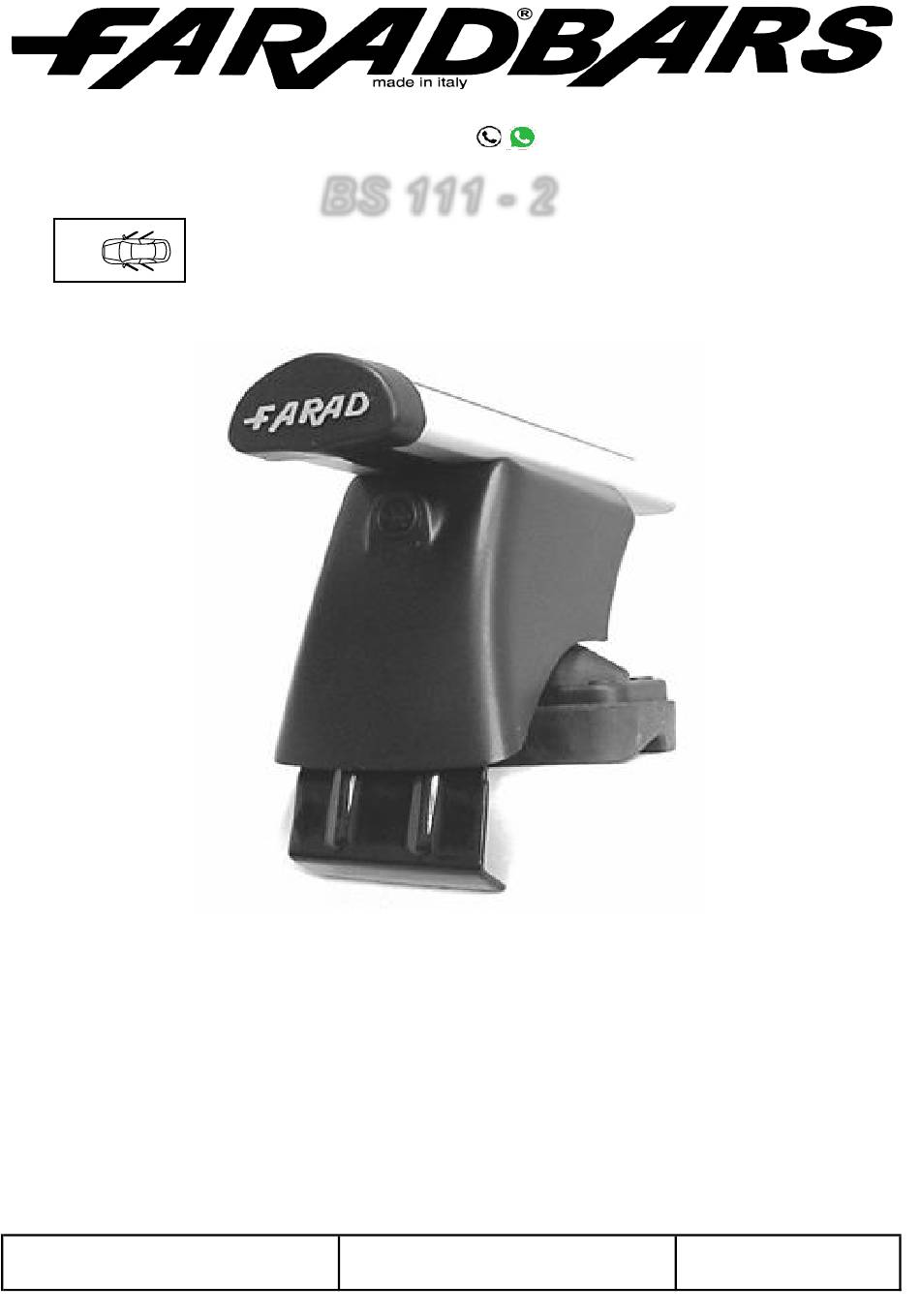

- Seite 1 Evolution Srl unipersonale, Via A. De Gasperi 26, 12040 Sanfrè (CN) Italy www.faradworld.com +39 0172 58575 BS 111 - 2 FIAT 500 L 2012 > FIAT 500 L TREKKING 2013 > FIAT 500 L LIVING 2013 > Istruzioni di montaggio Instructions de montage Instrukcja montażu Einbauanleitung...
- Seite 2 KIT BS Nr 2 Nr 2 Nr 2 Nr 1 Nr 1 KIT ALU Nr 2 Nr 2 REV 002 20/04/5015 2 / 20...
- Seite 3 Max. 80 Km/h Max. 130 Km/h Max. 80 Km/h REV 002 20/04/5015 3 / 20...
- Seite 4 KG ? vérifier le chargement manuel Controllare carico del tetto du toit de la voiture sul manuale dell'auto Sprawdź ładowność dachu überprüfen Sie die manuelle w instrukcji Beladung der Autodach Check roof load capacity in comprobar la carga manual car instruction del techo del coche kontrollera manuell inläggning check de handleiding belasting van het...
- Seite 5 REV 002 20/04/5015 5 / 20...
- Seite 6 Montaggio Barra Anteriore Fixation Barre Avant Montaż Bagażnika Bazowego Tylnego Fitting Front Roof Bar Montage Vorderes Dachträgers Montage Voorste Dakdrager Montering Av Främre Lasthållaren Fijación Barra Frontal REV 002 20/04/5015 6 / 20...
- Seite 7 REV 002 20/04/5015 7 / 20...
- Seite 8 DAVANTI DAVANTI DAVANTI DAVANTI 2012> 500 L R= 36 1045 FIAT 500 L TREKKING 2013 > FIAT R= 36 1045 2013 > FIAT 500 L LIVING R= 36 1045 REV 002 20/04/5015 8 / 20...
- Seite 9 DAVANTI DAVANTI DAVANTI DAVANTI DAVANTI DAVANTI DAVANTI 500 L 2012 > X= 475 FIAT 2013 > X= 475 500 L TREKKING FIAT 500 L LIVING 2013 > X= 475 FIAT REV 002 20/04/5015 9 / 20...
- Seite 10 100% 100% davanti davanti davanti davanti davanti Alternare il fissaggio delle viti Serrer alternativement chaque cÔté davanti Śruby dokręcaj naprzemiennie Die Schrauben abwechselnd anziehen davanti davanti Apretar alternativamente Tighten alternately davanti Dra åt växelvis Afwisselend aan de linker- en de davanti rechterkant aandraaien davanti...
- Seite 11 Clak ! REV 002 20/04/5015 11 / 20...
- Seite 12 CONTROLLARE PERIODICAMENTE IL FISSAGGIO DELLE VITI OKRESOWO SPRAWDZAJ MOCOWANIE ŚRUB CHECK THE SCREW FASTENING PERIODICALLY REGELMÄSSIG ÜBERPRÜFEN DIE BEFESTIGUNG DER SCHRAUBEN REGELBUNDET KONTROLLERA OM FASTSTÄLLANDE AV SKRUVARNA VERIFIEZ LA FIXATION DES VIS PERIODIQUEMENT REV 002 20/04/5015 12 / 20...
- Seite 13 Fixation Barre Arriere Montaggio barra posteriore Montaż Bagażnika Bazowego Przedniego Fitting Rear Roof Bar Fijación Barra Trasera Montering Främre Lasthållaren Montage Achterste Dakdrager Montage Heckdachträgers REV 002 20/04/5015 13 / 20...
- Seite 14 REV 002 20/04/5015 14 / 20...
- Seite 15 POSTERIORE POSTERIORE POSTERIORE POSTERIORE POSTERIORE POSTERIORE 500 L 2012> FIAT R= 30 1015 500 L TREKKING 2013 > FIAT R= 30 1015 FIAT 500 L LIVING 2013 > R= 30 1015 REV 002 20/04/5015 15 / 20...
- Seite 16 2012 > Y= 270 FIAT 500 L 2013 > Y= 270 500 L TREKKING FIAT 500 L LIVING 2013 > Y= 270 FIAT REV 002 20/04/5015 16 / 20...
- Seite 17 100% 100% Alternare il fissaggio delle viti Serrer alternativement chaque cÔté Śruby dokręcaj naprzemiennie Die Schrauben abwechselnd anziehen Apretar alternativamente Tighten alternately Dra åt växelvis Afwisselend aan de linker- en de rechterkant aandraaien dietro dietro dietro dietro dietro dietro dietro dietro REV 002 20/04/5015...
- Seite 18 Clak ! REV 002 20/04/5015 18 / 20...
- Seite 19 CONTROLLARE PERIODICAMENTE IL FISSAGGIO DELLE VITI OKRESOWO SPRAWDZAJ MOCOWANIE ŚRUB CHECK THE SCREW FASTENING PERIODICALLY REGELMÄSSIG ÜBERPRÜFEN DIE BEFESTIGUNG DER SCHRAUBEN REGELBUNDET KONTROLLERA OM FASTSTÄLLANDE AV SKRUVARNA VERIFIEZ LA FIXATION DES VIS PERIODIQUEMENT REV 002 20/04/5015 19 / 20...
- Seite 20 RICAMBI - SPARE PARTS PIEDE GIREVOLE PIEDE FISSO SUPPORTO CENTRALE SUPPORTO BARRA 90341 / 2 90341 / 15 90341 / 1 90341 / 5 SOTTO PIEDE SP01 SOTTO PIEDE SP03 SOTTO PIEDE SP04 SOTTO PIEDE SP07 SOTTO PIEDE SP08 90341 / 3 90341 / 16 90341 / 13 90341 / 11...
