3. Wenn zwei Enden eines Kabels vertauscht sind, z.B. NO.2 und NO.4, wird Folgendes
angezeigt:
Haupttester: 1-2-3-4-5-6-7-8-G
Remote-Tester: 1-4-3-2-5-6-7-8-G
4. Wenn zwei oder mehr Kabel kurzgeschlossen sind, leuchten die entsprechenden LEDs des
Remote-Testers nicht, während der Haupttester normal bleibt.
III. Beim Testen von Verbindungstafeln oder Wandsteckdosen werden zwei Kabel, die zueinander
passen (z.B. 110P4-RJ45), an den Tester angeschlossen.
4. Test mit RJ45-Kabel
1. Schalten Sie die Netzspannung ein, wählen Sie „ON" oder „S", das Netzlämpchen leuchtet
auf.
2. Wenn UTP getestet wird, leuchten die LEDs des Haupttesters und des Remote-Testers
nacheinander von 1 bis 8 auf und laufen durch. wenn STP getestet wird, leuchten die LEDs des
Haupttesters und des Remote-Testers nacheinander von 1 bis G auf und laufen durch.
3. Bei einem Kabelbruch, einer Störung oder einem Kurzschluss ist das Ergebnis das gleiche
wie oben beschrieben.
4. Schalten Sie den Tester nach der Verwendung aus.

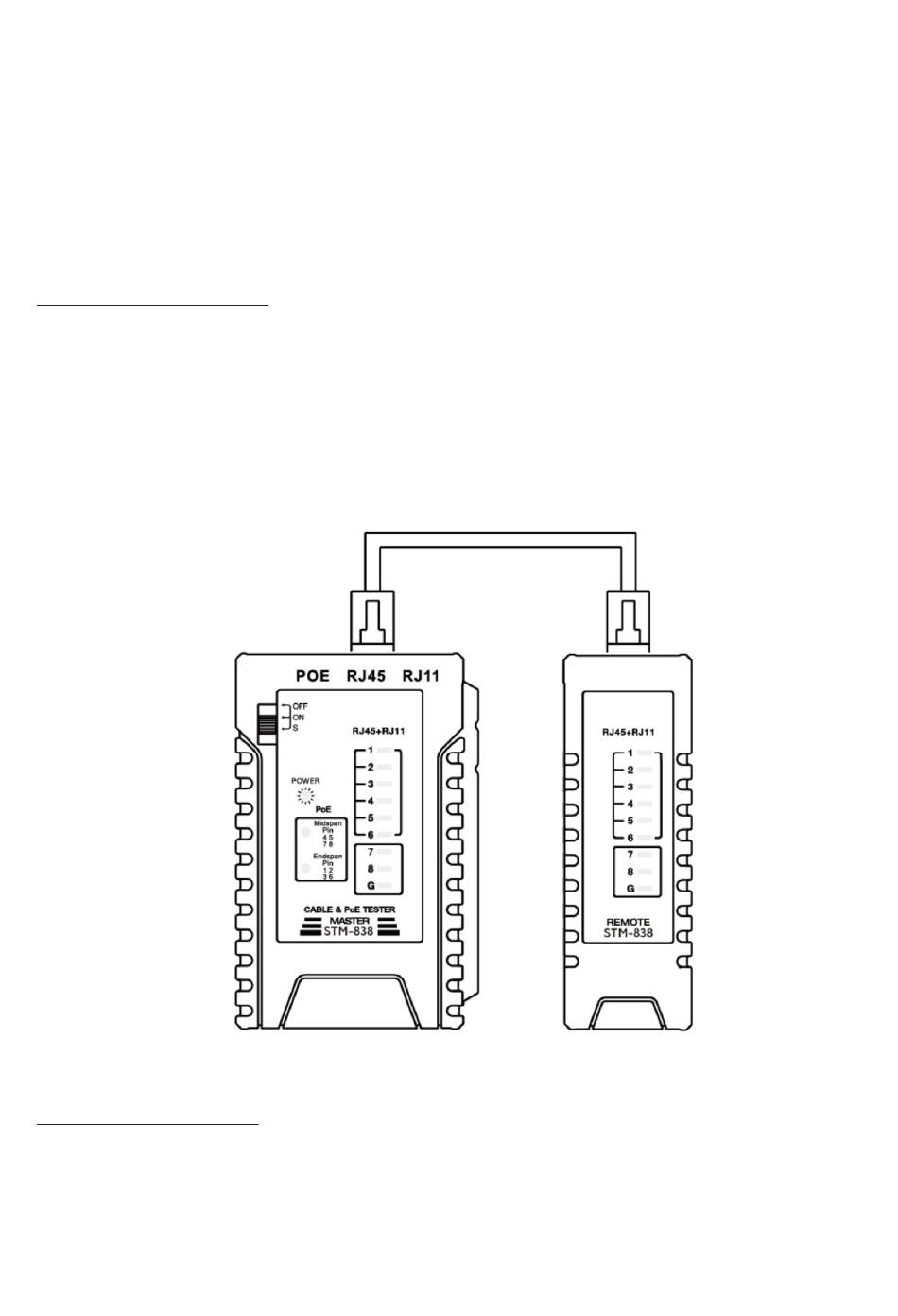

RJ45-Netzwerkkabel
STM-838 Haupttester
STM-838 Remote-Tester
5. Test mit RJ11/RJ12
1. Schalten Sie die Netzspannung ein, wählen Sie „ON" oder „S", das Netzlämpchen leuchtet auf.
Wenn ein RJ11-Kabel getestet wird, leuchten die Lichter des Haupt- und des Remote-Testers
nacheinander von 2 bis 5 auf, und laufen dann durch. Wenn ein RJ12-Kabel getestet wird,
leuchten die Lichter des Haupt- und des Remote-Testers nacheinander von 1 bis 6 auf, und
laufen dann durch.
5
