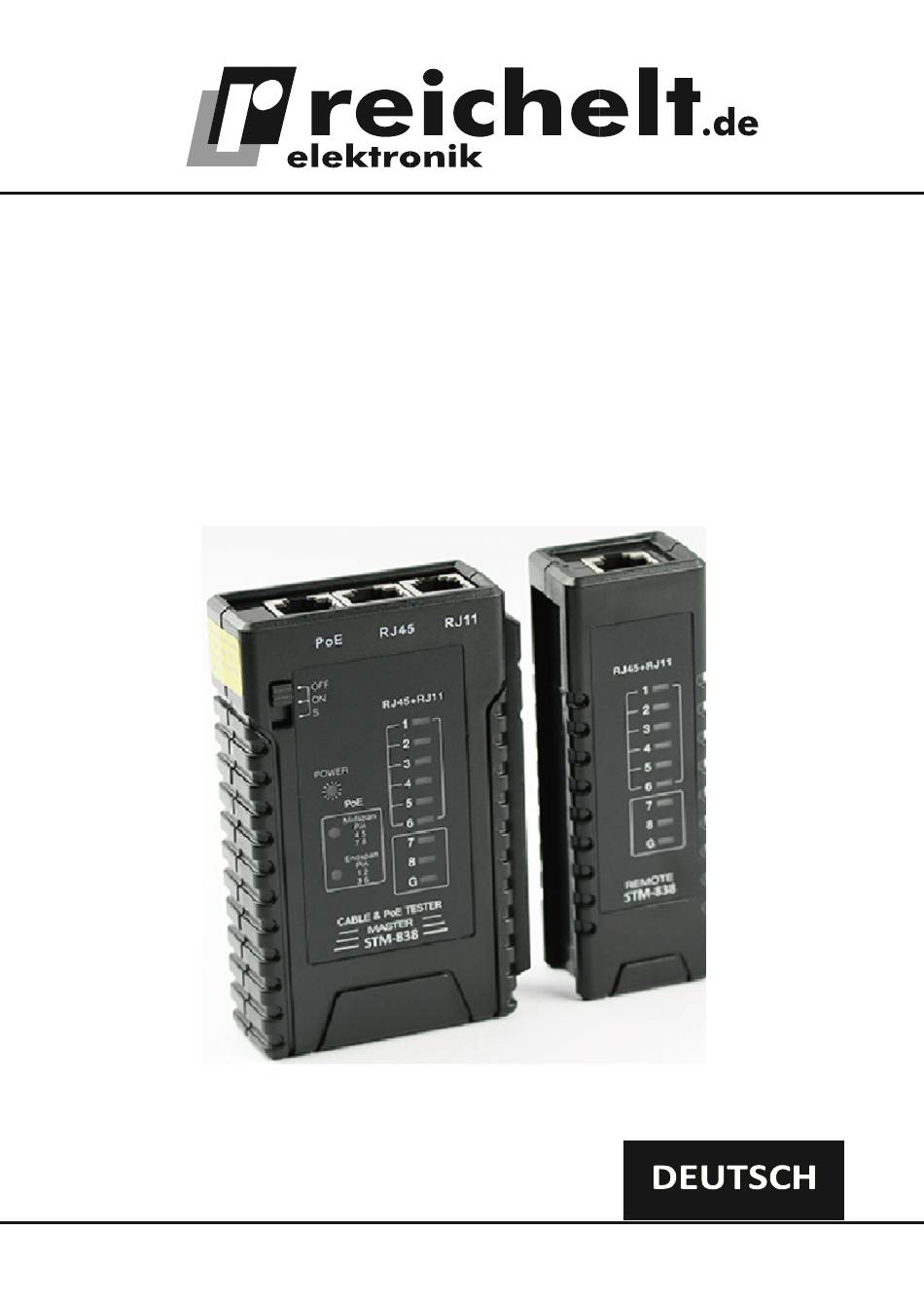

STM-838
Kabel- und POE-Tester
– Benutzerhandbuch –
1

Werbung

loading

Inhaltszusammenfassung für reichelt elektronik STM-838

  • Seite 1 STM-838 Kabel- und POE-Tester – Benutzerhandbuch –...
  • Seite 2 Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 07/2024 reichelt elektronik GmbH, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.
  • Seite 3 4. Wenn die LED2 wie unten grün leuchtet, bedeutet dies, dass Endspan (12/36) Strom liefert. 5. Wenn die LED1 orange leuchtet und auch LED2 wie unten grün leuchtet, bedeutet dies, dass Midspan und Endspan (4 Paare) Strom liefern. STM-838 Haupttester STM-838 Remote-Tester...
  • Seite 4 LED 1 (orange) LED 2 (orange) Ergebnis √ Midspan (45/78) √ Endspan (45/78) √ √ 4 Paare (1236 und 4578) 3. Kabeltester STECKER I. Funktionen 1. Es kann entsprechende doppelt verdrillte Kabel 1, 2, 3, 4, 5, 6, 7, 8 und G testen. Gleichzeitig kann es falsche Verbindung, Kurzschluss und offenen Schaltkreis überprüfen.
  • Seite 5 3. Bei einem Kabelbruch, einer Störung oder einem Kurzschluss ist das Ergebnis das gleiche wie oben beschrieben. 4. Schalten Sie den Tester nach der Verwendung aus. RJ45-Netzwerkkabel STM-838 Haupttester STM-838 Remote-Tester 5. Test mit RJ11/RJ12 1. Schalten Sie die Netzspannung ein, wählen Sie „ON“ oder „S“, das Netzlämpchen leuchtet auf.
  • Seite 6 3. Bei einem Kabelbruch, einer Störung oder einem Kurzschluss ist das Ergebnis das gleiche wie oben beschrieben. 4. Schalten Sie den Tester nach der Verwendung aus. RJ11-Telefonkabel STM-838 Haupttester STM-838 Remote-Tester...
  • Seite 7 6. EU-Konformitätserklärung Inverkehrbringer: reichelt elektronik GmbH Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: STM-838 allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nach-folgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitäts-erklärung trägt der Inverkehrbringer.
