ANSCHLÜSSE & LED'S
RJ45 Anschluss:
Power over Ethernet IEEE802.3af/at/bt (PoE++ / 4PPoE)
RJ45 Port
Pin
Signal
PoE
Pin
Mode A Mode B
1
BI_DA+
VCC+
87654321
2
BI_DA-
VCC+
3
BI_DB+
VCC-
4
BI_DC+
VCC+
Status LEDs:
PoE LED
Power LED
LED Name
Farbe
LED Funktion
An:
Stromversorgung an
Power
Grün
Aus:
keine Stromversorgung
An:
PoE ist aktiv
PoE
Grün
Blinken: Power Device (PD) erkannt
Aus:
Kein (PD) Gerät angeschlossen
12V bis 48V T-Block:
ACHTUNG!
V+
Bitte auf die richtige Polarität achten!
V-
Netzteil nie eingeschaltet mit dem Terminal Block verbinden!
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1.
Installieren Sie den EX-60315 mit dem DIN-Rail Kit auf eine Tragschiene oder mit der
Wandmontagehalterung an die Wand.
Signal
PoE
Mode A Mode B
Das DIN-Rail Kit ist mit zwei Schrau-
5
BI_DC-
VCC+
ben an der Rückseite vormontiert
6
BI_DB-
VCC-
7
BI_DD+
VCC-
8
BI_DD-
VCC-
2.
Schließen Sie den Stromanschluss des optional erhältlichen Netzteils an den Terminal
Block an und schalten Sie das Netzteil ein.
3.
Nach dem Einschalten des Geräts leuchtet die PWR-Anzeige. Wenn die Anzeige nicht
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
4.
Verbinden Sie Ihren Router mit dem RJ45-Eingang des PoE-Injectors.
5.
Schließen Sie nun Ihr PoE-PD-Gerät an den PoE Anschluss an.
6.
Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Zur Montage der Wandhalterung wird
das DIN-Rail-Kit durch den Montage-
bügel ersetzt
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.1 / 30.10.23

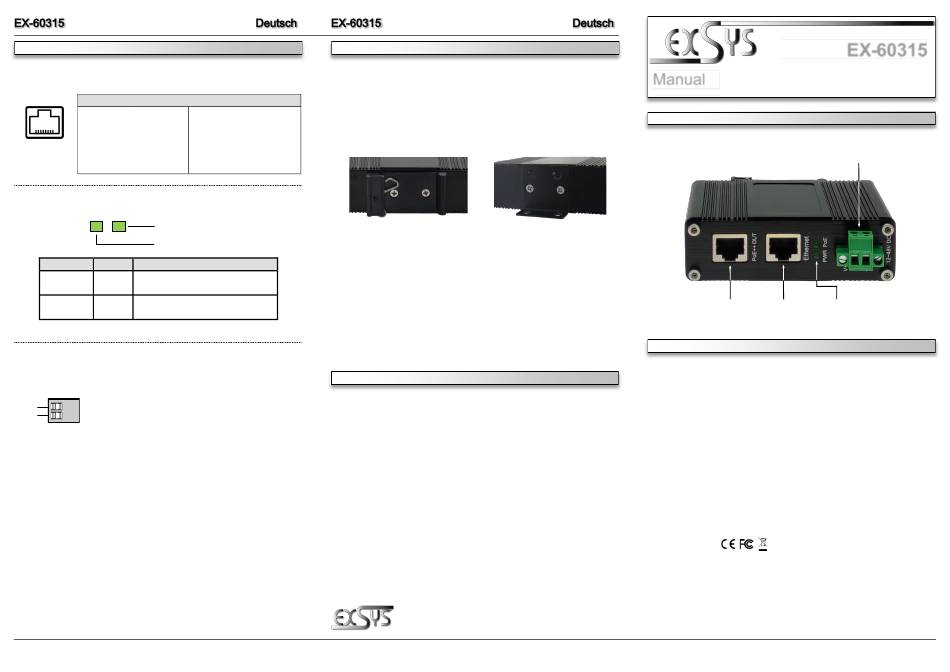

LAYOUT
12-48V T-Block for optional
RJ45-Downlink
RJ45-Uplink
Status LEDs
(PoE/Data)
(Data)
DESCRIPTION & TECNICAL INFORMATION
The Gigabit Ethernet PoE Injector EX-60315 in a robust metal housing allows end devices such
as IP telephones, IP cameras, WLAN access points, etc. to be powered via the network cable. It
supports the PoE standards IEEE 802.3af (PoE), IEEE 802.3at (PoE+) and IEEE 802.3bt
(PoE++) and enables a maximum power output of up to 90W at the PoE port. Power is supp-
lied via the +12~48V terminal block using an optional external power supply. The EX-60315
guarantees secure data transmission and excellent performance of up to 1000Mbps. The
rugged metal housing and extended operating temperature range of -40°C to 80°C make it
suitable for a wide range of applications, even in harsh environments. Supplied with a pre-
assembled DIN rack kit and wall mounting bracket.
Compatibility:
Gigabit Ethernet 10/100/1000Base-T
PoE:
IEEE 802.3af/at/bt (PoE++)
PoE (PSE): type 1 = 15.4W / type 2 = 34.2W /
type 3 = 60.0W / type 3 = 90.0W
Operating System:
All operating systems
Connectors:
2x RJ45-Port, 1x Terminal Block 12~48VDC
Extent of Delivery:
EX-60315, DIN-Rail Kit, Wall Mounting Bracket, Manual
Certificates:
4
EX-60315
Power Supply
