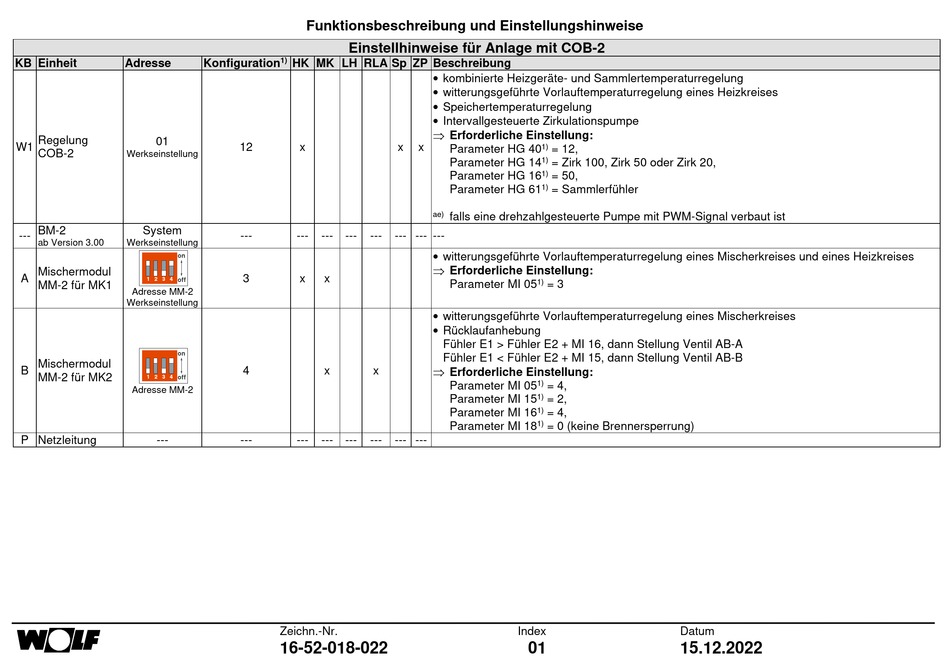

Wolf COB-2 Funktionsbeschreibung Und Einstellungshinweise Seite 2

KB Einheit Adresse
Regelung
01
W1
COB-2
Werkseinstellung
--- BM-2 System
ab Version 3.00 Werkseinstellung
on
Mischermodul
A
1 2 3 4 off
MM-2 für MK1
Adresse MM-2
Werkseinstellung
on
Mischermodul
B
MM-2 für MK2
1 2 3 4 off
Adresse MM-2
P Netzleitung ---
Funktionsbeschreibung und Einstellungshinweise
Einstellhinweise für Anlage mit COB-2
1)
Konfiguration HK MK LH RLA Sp ZP Beschreibung
12 x
--- --- --- --- ---
3 x x
4 x x
--- --- --- --- ---
Zeichn.-Nr.
16-52-018-022
• kombinierte Heizgeräte- und Sammlertemperaturregelung
• witterungsgeführte Vorlauftemperaturregelung eines Heizkreises
• Speichertemperaturregelung
• Intervallgesteuerte Zirkulationspumpe
þ Erforderliche Einstellung:
x x
Parameter HG 40 1) = 12,
Parameter HG 14 = Zirk 100, Zirk 50 oder Zirk 20,
1)
Parameter HG 16 1) = 50,
Parameter HG 61 = Sammlerfühler
1)
falls eine drehzahlgesteuerte Pumpe mit PWM-Signal verbaut ist
ae)
--- --- ---
• witterungsgeführte Vorlauftemperaturregelung eines Mischerkreises und eines Heizkreises
þ Erforderliche Einstellung:
Parameter MI 05 1) = 3
• witterungsgeführte Vorlauftemperaturregelung eines Mischerkreises
• Rücklaufanhebung
Fühler E1 > Fühler E2 + MI 16, dann Stellung Ventil AB-A
Fühler E1 < Fühler E2 + MI 15, dann Stellung Ventil AB-B
þ Erforderliche Einstellung:
Parameter MI 05 1) = 4,
Parameter MI 15 1) = 2,
Parameter MI 16 = 4,
1)
Parameter MI 18 1) = 0 (keine Brennersperrung)
--- ---
Index
01
Datum
15.12.2022
