MANUAL DE MONTAGEM
Para a montagem necessita das ferramentas
seguintes: (não incluídas no volume de
fornecimento)
1. Chave de bocas de 10 mm
2. Chave Allen de 5 mm
INDICAÇÃO!
Eixo oscilante da WUTSCH
PT
bda_mini_wutsch_210x148.indd 65 bda_mini_wutsch_210x148.indd 65

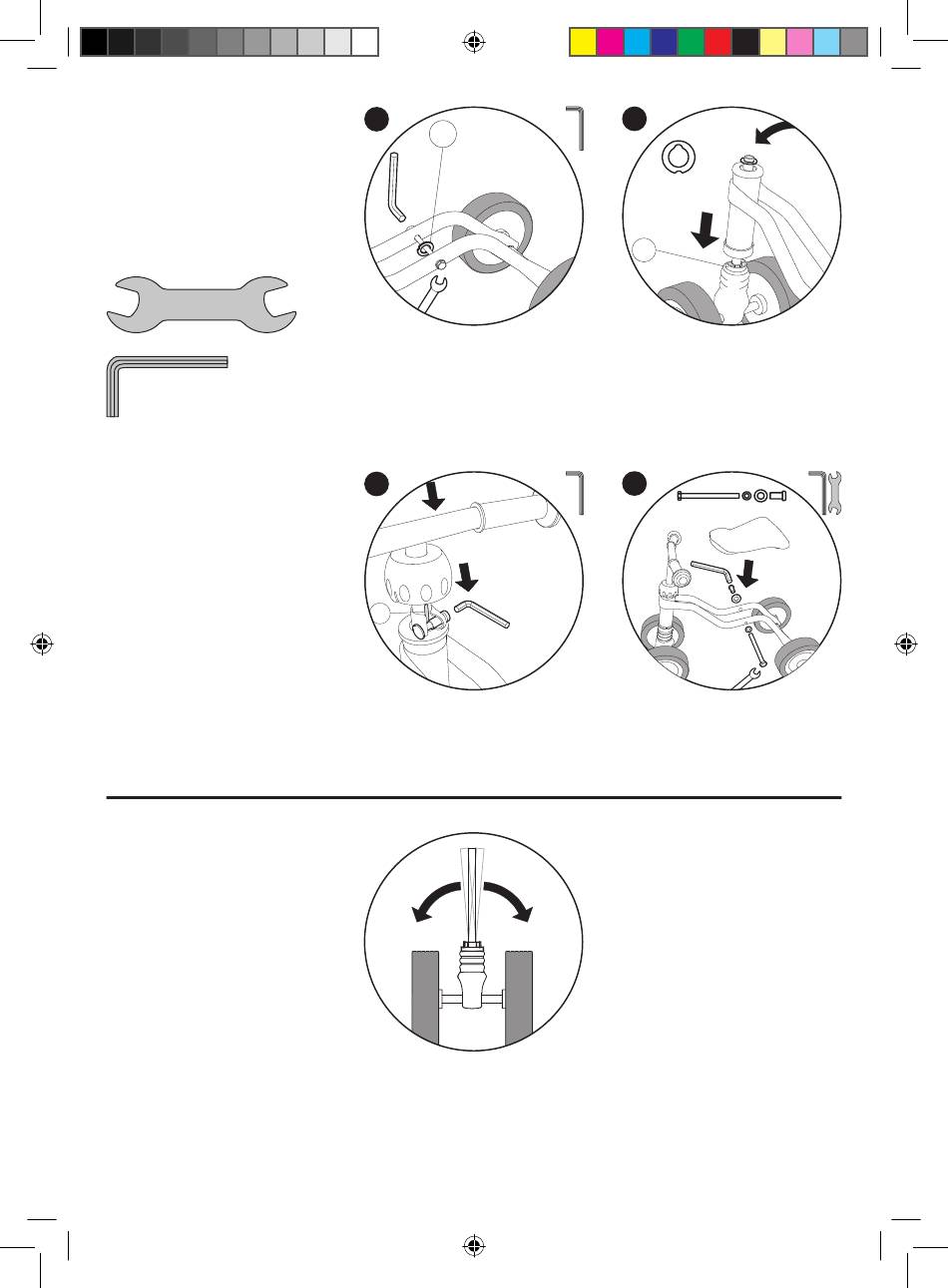

1
!
Retirar a anilha (!) da proteção de transporte,
desapertando a união roscada.
3
2
1
5-8 Nm
!
Alinhar a ranhura do eixo no guiador para trás (!).
Empurrar o guiador até ao encosto sobre o tubo
da forquilha e apertar firmemente o parafuso.
Em seguida, pressionar firmemente a tampa
esférica para baixo até a mesma encaixar.
O eixo da PUKY WUTSCH dispõe de
um eixo oscilante. Este serve para
garantir a estabilidade e a segurança
nas curvas, pelo que deve ser móvel.
2
2
1
!
Empurrar o tubo da forquilha através do
tubo da cabeça da direção até ao encosto.
Respeitar o alinhamento correto do
mancal da direção(!). Colocar a anilha.
4
Encaixar o selim no quadro e aparafusar.
