A / V - U m s c h A l t e r m i t A c h t e i n g ä n g e n U n d i n t e g r i e r t e r g e r ä t e s t e U e r U n g
merkmale
Extron-zertifizierte Treiber
Extron bietet zahlreiche vorkonfigurierte
RS-232- oder IR-Steuerungstreiber für viele
Displays und Quellgeräte zum Herunterladen
an. Ein USB-Konfigurationsanschluss befindet
sich leicht zugänglich auf dem Frontbedienfeld
des Umschalters.
IR-Lernfunktionen zur Steuerung von
DVD-Playern, Videorecordern und
Projektoren
Das System 208 D verfügt über IR-
Lernfunktionen, so dass verschiedene
Quellgeräte in Verbindung mit TouchLink-
Touchpanels oder IRCM IR-Steuerungs-
modulen, wie z.B. der IRCM-DV+, gesteuert
werden können.
IP Link Ethernet-Überwachung und-
®
Steuerung
Das System 208 D kann über LAN, WAN oder das
Internet gesteuert und aktiv überwacht werden.
Möglichkeit zur Fernsteuerung
Das System 208 D verfügt über zahlreiche
Fernbedienfunktionen mit den optionalen
TouchLink-Touchpanels, den
Bedienfeldern SCP 104 und SCP 226 oder den
IR-Steuerungsmodulen IRCM.
Frontbedienfeld mit dreifarbigen,
hintergrundbeleuchteten Tasten
Die Tasten können zur einfachen Zuordnung
individuell beschriftet werden. Durch die
Hintergrundbeleuchtung bleiben die Tasten
für den Präsentator auch in lichtschwachen
Umgebungen sehr gut lesbar.
De-Embedding von HDMI-Audio
Entfernt Zweikanal-Audio der HDMI-Eingänge
für DSP und die Signalweiterleitung.
Audio-Umschaltung und
Lautstärkeregelung am Ausgang
Das System 208 D schaltet symmetrisches
oder unsymmetrisches Stereo-Audio von bis
zu sieben Eingangsquellen um und verfügt
über eine Master-Lautstärkeregelung sowie
Stummschaltung. Es stehen drei symmetrische
oder unsymmetrische Ausgänge zur Verfügung,
wobei zwei sich am System 208 D und der
dritte sich am SYS/MLS D R befindet. Jeder
Ausgang kann als variabel oder feststehend
eingerichtet werden.
Verstärkung und Dämpfung der
Audioeingänge
Verstärkung und Dämpfung kann für jeden
Eingang einzeln eingestellt werden, um hörbare
Unterschiede beim Umschalten zwischen
Quellen zu beseitigen.

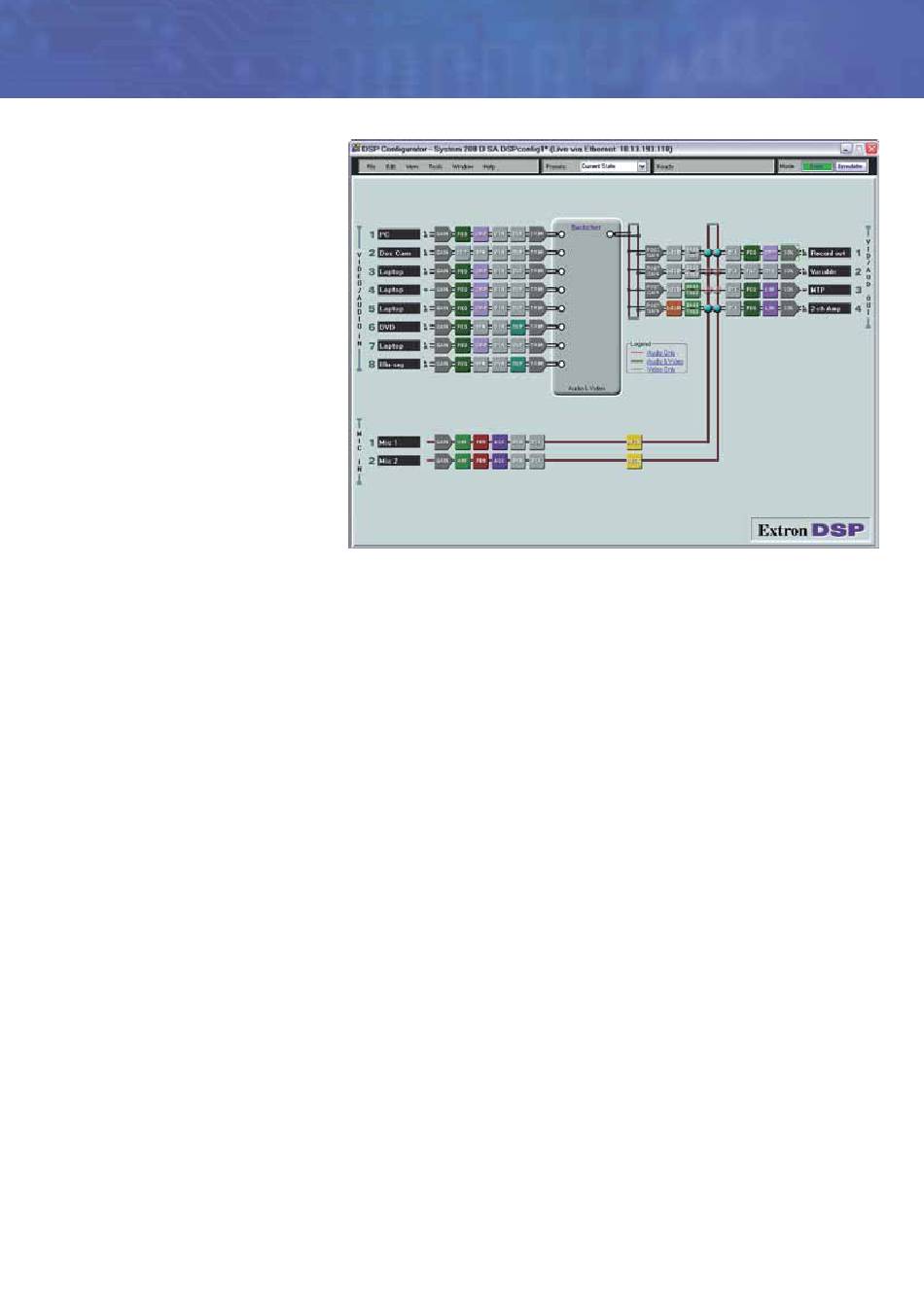

Die grafische Benutzeroberfläche der intuitiven DSP-Konfigurationssoftware bietet eine deutliche Übersicht über alle Ein- und
Ausgänge, Audioprozess-Gruppen, Audio-Umschaltereinstellungen sowie Mikrofon-Mischstellen in einem einzigen Fenster.
sekundären
Mikrofon-/Line-Audio-Matrix-
Mischung
Das System 208 D unterstützt Microphone
bussing, so dass jeder der zwei Mikrofon-/Line-
Eingänge in einen oder alle Audioausgänge
gemischt werden kann.
Verfügbare Verstärkung
Das System 208 D SA unterstützt eine
Stereo-Verstärkung mit 25 Watt eff. je Kanal bei
4 oder 8 Ohm. Der Umschalter System 208 D MA
hat einen integrierten 70 Volt-Mono-Verstärker
mit 50 Watt eff. Ausgangsleistung. Beide
Modelle bieten ein sehr effizientes Klasse-
D-Verstärker-Design mit der patentierten
CDRS™ (Class D Ripple Suppression)-
Technologie von Extron, die eine verbesserte
Signaltreue im Vergleich mit gewöhnlichen
Klasse D-Verstärkerdesigns bietet. CDRS
eliminiert die für Klasse-D-Verstärker typischen
Verzerrungen, die durch die Wellen beim
Umschalten von Hochfrequenzen entstehen.
Diese HF-Emissionen können empfindliche
A/V-Geräte, wie z.B. schnurlose Mikrofone,
beeinflussen.
ProDSP -Audio-Signalverarbeitung
™
Das System 208 D verfügt über ein
leistungsstarkes
DSP-System mit
Dynamikbereich. Damit werden DSP-typische
Signalverzerrungen
Abstimmung der internen Pegel der einzelnen
Verarbeitungsblöcke erleichtert.
Wesentliche Audio-DSP-Funktionen
ProDSP bietet zahlreiche einfach anzuwendende
Funktionen zur Einrichtung und Feinabstimmung
von Audiosystemen, einschließlich Audio-
Verstärkung, Dynamik, Kompression, Filter,
Verzögerung, Mikrofon-Anhebung über andere
Quellen, Lautstärke und Unterdrückung von
Rückkopplungen.
DSP-Konfigurationssoftware
Eine
benutzerfreundliche Software-Funktion, mit
der alle Audio-Einstellungen und Abläufe
des Systems
Darüberhinaus ermöglicht sie die vollständige
Einrichtung und Konfiguration der digitalen
Audioprozesse der ProDSP-Plattform sowie der
Mikrofon-Mischung.
Plenum-zertifizierter
SYS/MLS D R-Empfänger
Der SYS/MLS D R-Empfänger erfüllt die
Anforderungen der UL 2043 in Bezug auf Hitze
und Rauchentwicklung. Das Netzteil ist davon
ausgeschlossen.
32/64-Bit Fließkomma-
einem sehr breiten
vermieden und die
leistungsstarke, aber dennoch
208 D geregelt werden.
