einführung

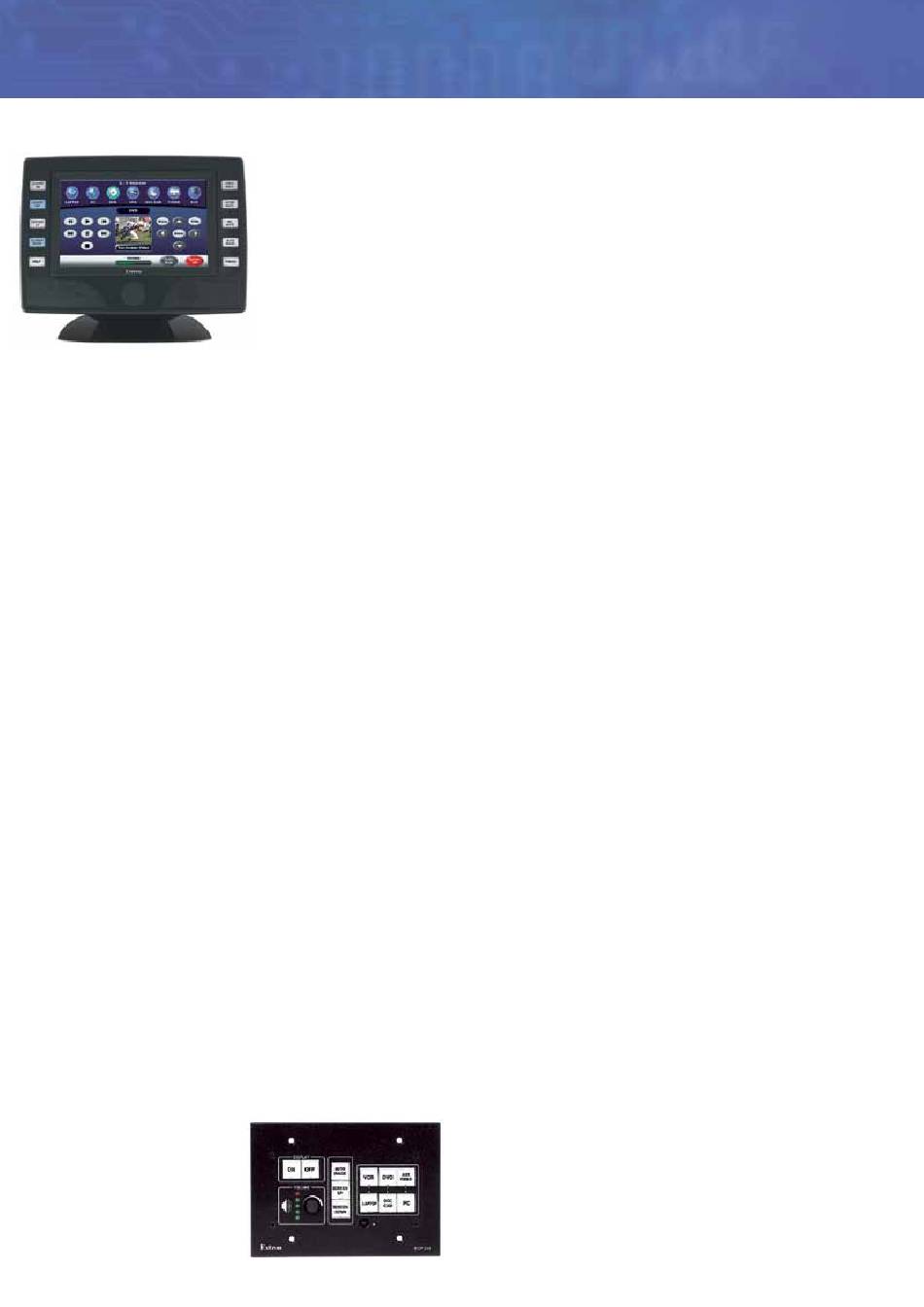

TLP 700TV
digitalen Videosignalen an vier HDCP-kompatiblen
HDMI 1.3-Eingängen und von analogen Videosignalen
an vier universellen Eingängen, einschließlich des Extron
Universal MTP Twisted Pair-Eingangs. Für eine komplette
digitale und analoge Video- und Audio-Umschaltung mit
integrierter Raumsteuerung stehen an den Ausgängen
HDMI-Twisted Pair-Signale zur Verfügung sowie analoges
MTP Twisted Pair für den SYS/MLS D R-Empfänger.
Das System 208 D eignet sich ideal für Umgebungen, die
eine Display-, Geräte- und Raumsteuerung in Verbindung
mit der Integration von digitalen und analogen
Videoquellen, einschließlich Klassenzimmern, Schulungs-
und Konferenzräumen sowie kleinen Sitzungszimmern,
benötigen.
Verarbeitet
Videosignalformate
Das System 208 D bietet eine unabhängige Umschaltung
von digitalen und analogen Videosignalen. Der digitale
Bereich umfasst vier HDMI 1.3-kompatible Eingänge,
die HDCP-konform sind. Jeder HDMI-Eingang verfügt
über eine automatische Kabelkompensation, so dass
Signalverluste, die bei der Verwendung von langen,
konfektionierten Kabeln am Eingang entstehen können,
ausgeglichen werden. Das System 208 D nimmt ein
De-Embedding von Zweikanal-Audiosignalen vom HDMI-
Eingang vor, so dass die Audio-DSP-Verarbeitung und
Signalweiterleitung zu den Ausgängen ermöglicht wird.
Der analoge Bereich umfasst drei universelle VGA-
Eingänge, die alle herkömmlichen Videoformate von
FBAS-Video bis HDTV und hochauflösendem RGB,
verarbeiten können. Der vierte Eingang, ein Extron MTP
Twisted Pair-Universaleingang, akzeptiert alle diese
Signale von einem Twisted Pair-Sender der MTP-Serie.
Der Extron System 208 D A/V-Systemumschalter
mit acht Eingängen verarbeitet digitale und
analoge Quellen. Er kann optional mit Extron
TouchLink -Touchpanels und
™
Bedienfeldern (SCP) - für eine erweiterte Display-
und Raumsteuerung kombiniert werden. Mit
Extrons digitalem Audio-Prozessor ProDSP
verfügt der Systemumschalter über umfangreiche,
einfach anzuwendende Funktionen zur Einrichtung
und Feinabstimmung von Audiosystemen. Das
System 208 D unterstützt das Umschalten von
zahlreiche digitale
SCP 226
Digitale und analoge Twisted Pair-Ausgänge
Das System 208 D hat einen dualen Twisted Pair-
Ausgang für HDMI-Signale und einem MTP Twisted Pair-
sekundären Universalausgang für die analogen Signale. Diese
Ausgänge
wirtschaftliche und installationsfreundliche CAT 5-Kabel
zu dem im Lieferumfang enthaltenen SYS/MLS D R
™
Twisted Pair-Empfänger, der bequem an ein Display
montiert werden kann.
EDID Minder
Das System 208 D verfügt über Extrons EDID MInder zur
automatischen Verwaltung der EDID-Information zwischen
dem Display und allen HDMI- und VGA-Eingangsquellen.
Der EDID Minder erfasst und speichert automatisch die
EDID-Daten des Displays und kommuniziert diese dann
an die Eingangsquellen. Darüberhinaus kann mit einem
vom Nutzer festgelegten Modus vorgespeicherte EDID-
Daten, die auf der vom Nutzer gewählten Auflösung
basieren, manuell an die Quellen zugewiesen werden. Der
EDID Minder erhält eine ständige EDID-Kommunikation
mit allen Quellen aufrecht, um sicherzustellen, dass alle
HDMI- und VGA-Quellen korrekt hochfahren und die
richtige Auflösung bereitstellen, unabhängig von einer
aktiven Verbindung zwischen dem digitalen Display und
dem Ausgang am Umschalter.
und analoge MTP Twisted Pair-Systemoptimierung
Das System 208 D wurde entwickelt, um die Installation
und Einrichtung eines MTP Twisted Pair-Systems zu
vereinfachen, einschließlich Videopegel- und Peaking-
Ausgleich für den MTP-Eingang des Umschalters
sowie den SYS/MLS D R. Darüberhinaus bietet das
System 208 D einen Laufzeitdifferenz-Ausgleich für
den MTP-Eingang als auch -Ausgang, so dass die RGB-
Farbeinstellungen erhalten bleiben.
Erweiterte Display- und Raumsteuerung
Nahezu jeder über RS-232 oder Ethernet steuerbare
Projektor oder Display kann mit dem System 208 D
gesteuert werden. Extron erstellt und verwaltet eine
große Auswahl an zertifizierten Steuerungstreibern
für Projektoren, anhand dessen das System 208 D
grundlegende
Ausschalten sowie die Eingangsauswahl, steuern
kann. Darüberhinaus ist ein individuell anpassbarer
Konfigurationsmodus für benutzerdefinierte IR- oder
RS-232-Befehle verfügbar. Das System 208 D bietet
zwei Methoden zur Projektorsteuerung: Bidirektionales
RS-232 oder IR. Es kann IR-Signale von Fernbedienungen
lernen, so dass das System 208 D mit dem Display oder
Geräten, wie z.B. einen DVD-Player, kommunizieren
kann. Die Einrichtung und der Betrieb sind mit den
herunterladbaren IR-Treibern und der Möglichkeit zum
IR-Lernen einfach und individuell anpassbar.
ermöglichen eine Übertragung
™
Projektorfunktionen, wie Ein-
über
und
